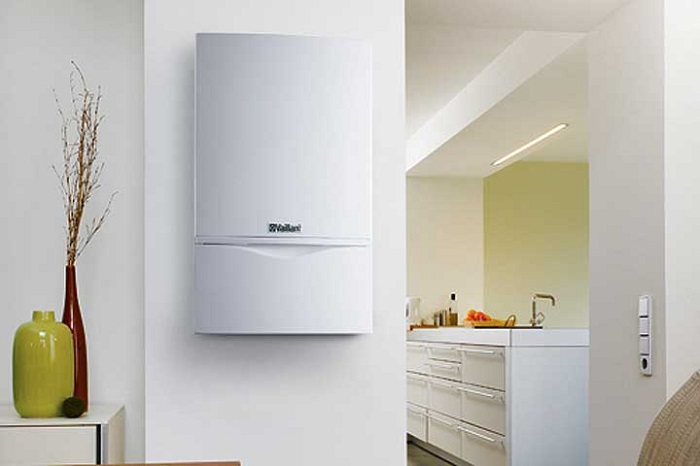

Настенный двухконтурный газовый котел с закрытой камерой сгорания

В данной статье поговорим об устройстве настенного двухконтурного газового котла отопления, его типах и принципах работы, рассмотрим рейтинг лучших моделей для того чтобы понять, какой газовый котел лучше. Чаще всего такую ​​отопительную технику применяют в частных домах, то есть в помещениях, где нет автономного отопления.

Двухконтурные газовые котлы имеют преимущества среди других, так как позволяют готовить тот объем горячей воды для бытовых нужд, который необходим. Основным плюсом есть возможность устанавливать ту температуру в жилище, которая будет комфортной.

Далее рассмотрим принцип его работы, чтобы понять, как сделать правильный выбор. Подключить двухконтурный газовый котел непросто, но изучив все инструкции можно выполнить этот процесс своими руками.

Устройство газового котла отопления

Рассмотрим как устроен газовый котел отопления. В базовом исполнении он представляет собой конструкцию из газовой горелки, теплообменника, расширительного бачка и циркуляционного насоса. В нижней части котла расположены патрубки, посредством которых происходит подключение к системе отопления (СО) и газопроводу.

В отопительной системе главным элементом считается котел, который служит для нагревания теплоносителя, который, в свою очередь, распространяясь по трубам, отапливает дом.

Сегодня газовые котлы наиболее распространены по довольно простой причине – именно газ является самым доступным, самым недорогим типом топлива, да и КПД газовых котлов отопления — приемлем. Сегодня практически в каждом, даже достаточно небольшом селении или дачном поселке есть возможность подключения к центральному газопроводу.

Все отопительные котлы имеют одинаковые основные узлы и различаются, как правило, в деталях.

Если рассматривать их чертежи, то все они состоят из теплоизолированного корпуса, внутри которого находятся:
1. теплообменник;
2. горелка;
3. автоматика.

Что касается горелки, то ее форма и конструкция различаются у аппаратов работающих на разных видах топлива. Например, в газовых моделях она представляет собой камеру, в которой происходит сгорание топлива с выделением тепла и продуктов окисления.

Ее основная функция – это выработка энергии, необходимой для обогрева теплоносителя. Над горелкой располагается теплообменник – это емкость с теплоносителем.

Рассмотрим особенности каждого из них. Сдвоенный теплообменник состоит из двух. Один – для контура отопления, он состоит из медных труб и пластин, поверхность которых покрывается специальным защитным слоем, предохраняющим от коррозии. Его основная функция – это передача тепла.

Второй – осуществляет приготовление ГВС. Он состоит из пластин, они передают тепло в нагреваемую среду. За свою конструкцию он получил название – пластинчатый.

Не малое значение для газовых аппаратов играет и вариант розжига. Это устройство отвечает за горение топлива.

Розжиг может быть двух видов:
1. электрический;
2. пьезо.

При этом необходимо учитывать и поступление воздуха в камеру сгорания.

Существует несколько вариантов, принципиальная разница между ними – в способах подачи воздуха к горелке и дымоудаления:
1. с открытой камерой сгорания (атмосферный котел);
2. с закрытой камерой сгорания (турбированный котел).

Специфика функционирования атмосферного котла в том, что он оснащен камерой открытого типа — кислород для поддержания процесса горения забирается из помещения, где смонтирован сам котел. Поэтому в нем отсутствует такой конструктивный узел, как вентилятор.

В турбированный котел встроен вентилятор – обязательный элемент схемы (его нередко именуют турбиной, отсюда и название приборов данной категории). Он выполняет двойную функцию: обеспечивает принудительное поступление воздуха к горелке (она только закрытого типа) и отведение отработанных газов.

Устройство настенного газового котла:
1. вентилятор дымоудаления;
2. NTC датчик температуры ГВС;
3. горелка из нержавеющей стали;
4. ионизационный электрод контроля пламени;
5. электроды розжига;
6. магнитное противонакипное устройство;
7. датчик расхода воды ГВС (турбинка);
8. блокировка холодного воздуха/регулятор избыточной тяги
   (исполнение F);
9. контроль отвода продуктов сгорания (реле давления);
10. предохранительный термостат;
11. NTC датчик температуры отопления;
12. закрытый расширительный бак;
13. датчик давления в системе отопления;
14. 3-х скоростной циркуляционный насос;
15. автоматический байпас;
16. кран для подпитки и заполнения;
17. предохранительный сбросной вентиль 3 бар;
18. контроль отвода продуктов сгорания (термодатчик).

Из устройств, обязательно используемых в большинстве газовых аппаратов, осталось рассмотреть автоматику. Она контролирует работу всех узлов аппарата и в последних моделях выполнена на микропроцессорных системах. Это позволяет управлять работой устройства, задав необходимую программу, все остальное выполняется автоматически.

Типы газовых котлов отопления

О каких контурах идет речь? Это контур системы отопления и контур горячего водоснабжения (ГВС).

Система отопления представляет собой замкнутый контур для нагрева радиаторов или системы «теплый пол». СО никак не связана с водопроводом — в ней циркулирует определенное количество теплоносителя (в качестве которого как правило используется обыкновенная вода).

Одноконтурные котлы в базовом исполнении предназначены исключительно для отопления. В то время как двухконтурные решают еще и задачу подогрева воды.

В свою очередь одноконтурные котлы делятся на:
1. простой одноконтурный котел (базового исполнения);
2. одноконтурный котел с возможностью подключения бойлера косвенного нагрева.

И соответственно двухконтурные котлы делятся на:
1. двухконтурный котел со встроенным бойлером;
2. двухконтурный котел с проточным теплообменником.

Газовый котел – одно из наиболее оптимальных решений для эффективного обогрева помещения при отсутствии доступа к централизованной отопительной системе. Высокий спрос на данное оборудование обусловлен, в первую очередь, видом потребляемого топлива.

Сегодня природный газ является наиболее доступным ресурсом, позволяющим получать тепловую энергию. Широкий ассортимент газовых отопительных котлов позволяет подобрать оптимальный вариант для обогрева помещения. Данный вид оборудования классифицируют по следующим признакам.

Напольные модели котлов отличаются широким диапазоном регулирования мощности. Они используются для обогрева помещений площадью до 200 м². Работая совместно с бойлером, такой газовый отопительный котел обеспечивает максимальную подачу горячей воды.

Настенные газовые котлы отличаются более компактными габаритами, что позволяет сэкономить площадь установки. Данный вид котлов оснащается устройствами, обеспечивающими безопасность эксплуатации: блокировочным термостатом, датчиками наличия пламени и контроля тяги, механизмом отключения в случае перебоев с электропитанием и др.

Котлы с одним контуром предназначены для нагрева теплоносителя (газа) только для отопительной системы или горячего водоснабжения. Двухконтурные модели можно использовать для одновременного обогрева помещения и подачи теплой воды.

В зависимости от индивидуальных потребностей Вы можете купить газовый котел отопления с бойлером, позволяющим иметь постоянный запас воды в 40-70 л, или оборудование проточного типа.

В котлах отопления с естественной тягой вывод продуктов сгорания осуществляется за счет постоянного притока воздуха с улицы. Данное оборудование устанавливают в нежилых помещениях и небольших домах.

Модели с принудительной тягой, оснащенные закрытой камерой сгорания, забирают воздух при помощи специального коаксиального дымохода, который состоит из внешней и внутренней трубы. Котлы данного типа не сжигают кислород в помещении и не нуждаются в дополнительном притоке холодного воздуха с улицы для поддержания горения газа.

Конвекционные (традиционные) котлы используют низшую теплоту сгорания. При проектировании системы отопления с оборудованием традиционного типа необходимо создать все условия, чтобы не допустить конденсации водяных паров, содержащих растворенные кислоты, на стенках топки, теплообменника и дымохода.

Конденсационные модели котлов используют высшую теплоту сгорания газа и обогревают помещение за счет выделения водяных паров из продуктов горения на стенках экономайзера.

Котлы с электронным розжигом запускаются автоматически. Данные модели отличаются большей экономичностью за счет отсутствия запальника с пламенем, горящим постоянно.

В случае временного прерывания подачи электричества котел включится автоматически сразу после возобновления питания. В свою очередь газовое оборудование с пьезорозжигом необходимо включать вручную, нажатием кнопки.

Одноконтурный

Газовая горелка нагревает теплообменник, насос «гонит» теплоноситель в систему отопления до момента достижения нужной температуры в обогреваемых помещениях. После этого газовый котел переходит в «режим ожидания».

Такой котел не решает проблему горячего водоснабжения.

Одноконтурные газовые котлы в отличие от 2-х контурного аналога используются только для обогрева дома или другого типа помещения, то есть в них нет функции нагрева водопроводной воды для хозяйственных нужд (подвод в ванную, к мойке на кухне и т.п.).

Средняя цена и достаточно высокое качество у котлов от: итальянских Westen, Baxi, Beretta, Ferroli; французские Saunier Duval, Protherm (Словакия); чешский Viadrus и др. Цены дешевле и меньшая экономия газа у теплового оборудования, произведенного в Украине.

Хотя есть и достойные образцы, например, «Житомир», «РОСС», «Данко», «Атон», «Гелиос». Мощность котла имеет огромное значение при покупке изделия, перед тем как купить котел газовый одноконтурный обязательно рассчитайте этот параметр. Также котлы с одним контуром могут быть подключены к дымоходу с естественной тягой.

Если в помещении нет дымохода – тогда подойдут турбированные газовые котлы (турбо) или так называемые «парапетные» с принудительным выводом угарного газа наружу помещения.

Турбированные котлы отличаются от атмосферных наличием закрытой камеры сгорания, большей потребностью в электропитании (от 40 до 90 Вт), хотя большая часть электрики потребляется циркуляционным насосом.

Преимуществом турбированных одноконтурных котлов в сравнении с атмостферными будет большая эффективность, средний КПД выше на 2-3%. Немного увеличенное потребление электричества будет полностью компенсироваться снижением расхода газа.

Также недостатком турбированных котлов будет небольшое увеличение шума работы котла нагнетателем, хотя закрытая камера сгорания почти полностью компенсирует это. Настенные газовые котлы для отопления одноконтурные — надежней двухконтурных устройств так как в них меньше автоматики и конструктивно они проще выполнены.

Зачастую выбрать газовый котел одноконтурный с закрытой камерой сгорания людей подталкивает то, что у котлов мощностью до 24-26 кВт производительность ГВС может быть недостаточной для обеспечения 2-4 точек разбора воды, а приобрести мощный котел просто не имеет смысла.

Также стоит отметить газовый котел одноконтурный обладает большой надежностью по сравнению с двухконтурными котлами, ведь они не используют битермических, либо раздельных теплообменников, которые часто требуют прочистки либо дорогостоящей замены.

Установка одноконтурного котла: одноконтурные турбо котлы крепятся на стене на специальных дюбелях, которые входят в базовый комплект. Монтаж производится любой компанией либо компетентным специалистом.

Современные модели газовых котлов с одним контуром подогрева теплоносителя системы отопления можно было бы назвать примитивными водонагревательными устройствами, если бы они не снабжались высокоточным регулирующим и контрольно-измерительным оборудованием для обеспечения надёжности и безопасности всех циклов работы.

Комплектация одноконтурных котлов: циркуляционный насос, обратный клапан, запорная арматура, датчики протока, горения, давления, монитор и блок управления всегда входят в базовую комплектацию турбированных одноконтурных котлов, остальное зависит от модели и производителя. Котлы Vaillant отличаются более богатой комплектацией.

Одноконтурный с возможностью подключения бойлера косвенного нагрева

Такой котел считается одноконтурным так как контур ГВС вынесен в отдельный бойлер, а в самом котле только контур системы отопления (теплоноситель из которой подается и в сам бойлер).

Такой котел можно использовать только на отопление, заглушив патрубки идущие на бойлер (или поставив отсекающие краны).

В случае подключения бойлера главным и приоритетным для котла становится бойлер. И пока вода в бойлере не будет нагрета до установленной температуры, трёхходовой клапан не переключится на отопление. Но поскольку нагрев бойлера не очень длительный, мы этого практически не замечаем.

На рынке жилья особенно ценятся частные дома и квартиры в многоэтажных новостройках, имеющие автономные системы отопления и подогрева воды для собственных нужд (ГВС). Для автономного отопления домов используют различное водонагревательное оборудование, но особой популярностью пользуется одноконтурный газовый котёл. И это благодаря его простоте и безопасности.

При этом, размер бойлера определяется требуемым объемом горячей воды. В свою очередь, последний следует определять исходя из количества проживающих в доме людей.

Современные модели газовых котлов с одним контуром подогрева теплоносителя системы отопления можно было бы назвать примитивными водонагревательными устройствами, если бы они не снабжались высокоточным регулирующим и контрольно-измерительным оборудованием для обеспечения надёжности и безопасности всех циклов работы.

Для решения задач регулирования и безопасности котлов нацелена автоматическая система защиты котла с регуляторами расхода и давления газа, арматурой, регулирующей расход, температуру и давление подогретой воды, всевозможными датчиками, приборами и предохранительными устройствами. В этом заключается главное преимущество газовых котлов.

Другие важные преимущества:
1. простота конструкции и установки котла, имеющего в своём составе топочную камеру с газовой горелкой, контурный теплообменник в топке, систему коллекторов и трубопроводов, насосное оборудование;
2. экономичность, достигаемая автоматизацией и наладочными работами по оптимальному и эффективному сжиганию топлива, процессов подмеса и регулирования параметров теплоносителя в соответствии с нормами;
3. возможность подключения котлов к каскадным системам отопления в пределах городов и больших посёлков, что позволяет не только централизованно управлять системой, но и обеспечивать надёжный и качественный отпуск тепла потребителям жилых районов, кварталов, микрорайонов, а также предприятиям, котельные которых включены в каскад;
4. более экологически чистые выбросы в атмосферу продуктов сгорания газа по сравнению с аналогичными котельными на жидком и твёрдом топливе.

Вот и вся принципиальная схема рабочего цикла одноконтурного котла. Подпитка (компенсация неизбежных потерь воды) отопительной системы маленьких котельных выполняется обычно от городского водопровода, имеющего давление в своих трубопроводах выше давления в системе отопления.

Но если котёл агрегатировать с бойлером косвенного нагрева и тем самым обеспечить потребителя горячей водой для бытовых нужд, то возможности котлов выравниваются.

Если при поиске отопительного оборудования для собственного дома или квартиры выбор останавливается на одноконтурном котле и планируется подключение к нему бойлера, то нужно учитывать следующие особенности работы котла в паре с этим теплообменником.

С момента включения в работу бойлера и до полного нагрева в нём воды на ГВС не будет работать система отопления. Исходя из этой неприятности, надо выбирать теплообменник горячего водоснабжения по максимальному времени нагрева воды, которого хватало бы, чтобы в самый предельный мороз по региону проживания исключалось перемерзание труб отопления.

Выбирать котёл по мощности, связывая её с обогреваемой площадью помещений, не забыв о климатической зоне проживания, из чего построен дом и есть ли у его стен теплоизоляция – всё это важно при выборе мощности отопительного агрегата. Определившись с мощностью, можно с точностью сказать, потянет ли такой котёл бойлерную систему подогрева воды или нет.

Вот на эти цифры и нужно ориентироваться при выборе модели газового котла для своего жилища. И не допускать ситуации, когда будет установлен котёл мощностью 35 кВт с расчётной потребляемой мощностью на отопление 25 кВт, а бойлер заберёт 17 кВт. В результате этого образуется дефицит мощности котла в 7 кВт.

Также стоит отметить тот факт, что в некоторых случаях требуется бойлер с большой производительностью, с вместимостью 200 и даже 500 литров.

Двухконтурный со встроенным бойлером

Представляет собой обыкновенный одноконтурный котел и бойлер косвенного нагрева, объединенные в единый агрегат. В основном теплообменнике происходит нагрев теплоносителя за счет сжигания газа, затем часть теплоносителя уходит во встроенный бойлер и нагревает воду для системы ГВС, остальная часть отправляется в систему отопления.

В двухконтурных газовых котлах теплоноситель движется по двум контурам, один из которых отвечает за отопление, второй — за горячее водоснабжение. В остальном устройства крайне похожи на своих одноконтурных собратьев: камера сгорания, горелка, автоматика…

Рассмотрим особенности работы котла в каждом из режимов:
1. Отопление. Режим отопления включается автоматически при падении температуры в помещении ниже установленного уровня. После подачи сигнала от температурного датчика горелка включается. Начинается сжигание газа в газовой камере. Выделяемое в процессе горения тепло поглощается теплообменником. Последний передает его теплоносителю, нагревая последний до 35–85 °С. За счет работы насоса подогретая вода нагнетается в отопительный контур. При достижении в помещении заданной температуры котел переходит в режим модуляции.
2. ГВС. За подачу воды в систему ГВС отвечает трехходовой клапан, который позволяет перевести теплоноситель из первичного теплообменника во вторичный. При этом котел перестает выполнять отопительные функции.

Газовый котел со встроенным бойлером, то есть, двухконтурный котел, намного более функционален. Так как это устройство выполняет сразу две функции — обогревает дом и снабжает его горячей водой, оно признано намного более удобным в эксплуатации. Одним из его неоспоримых преимуществ можно назвать относительно небольшой размер.

Как правило, большинство производителей предлагают бойлер на 80-100 литров, встроенный прямо в конструкцию котла. При желании и необходимости, можно приобрести и котел, бойлер у которого рассчитан на многие сотни литров.

Правда, такие устройства обладают и рядом недостатков. В основном, это вышеупомянутые небольшие размеры встроенного бойлера. Кроме того, газовый котел — достаточно опасное устройство, для его установки обычно требуется разрешение от специализированных учреждений.

Для газового котла любого типа потребуется сделать дымоход, предназначенный для отвода отработанных газов. Газовый котел, при этом, должен быть размещен в отдельном помещении со свободной циркуляцией воздуха, у которого есть свой выход на улицу.

Это обусловлено тем, что именно отечественные котлы изначально рассчитаны на определенное давление газа в нашей стране и его резкие изменения. Иностранные котлы такого типа, часто, просто не выдерживают таких колебаний.

Все плюсы и минусы двухконтурных котлов с встроенным бойлером станут более понятны в сравнении с аналогичными моделями, в которых ГВС «готовится» в проточном теплообменнике.

Справедливости ради стоит отметить, что не все минусы котлов настенных с бойлером имеют большое значение в плане монтажа и дальнейшей эксплуатации. Серьезный анализ соответствующей информации позволяет сделать вывод, что одни из них надуманы (как правило, конкурентами), а другие – от поверхностного понимания сути вопроса. Насколько существенны имеющиеся недостатки, каждый сможет оценить самостоятельно, зная особенности своего дома и собственные возможности по уходу за системой ОВ.

Что же ставится в минус двухконтурным котлам с бойлером?
1. Встроенный резервуар увеличивает габариты отопительной установки и ее вес. Справедливо, но только отчасти, так как речь идет всего лишь о прибавке в несколько см и кг (в зависимости от модели).
2. Малый объем бойлера. А это значит, что полностью потребности в горячей воде при ее большом разборе такой агрегат не обеспечит. Двухконтурные котлы настенные с резервуаром для ГВС выпускаются в нескольких модификациях. Минимальная вместимость бойлера – 10 л, максимальная – 60. Для семьи из 5 – 6 человек вполне достаточно и 35 – 40. Это подтвердит любой специалист, так как нереально, к примеру, чтобы сразу все домочадцы принимали ванные процедуры или одновременно открыли все краны ГВС. Уже обозначенный котел «Baxi» как раз и оснащен бойлером на 40 л. Как говорится, в большинстве случаев «за глаза». Кроме того, у многих моделей есть возможность присоединения накопительного бойлера (например, на 250, а то и 500 л). Поэтому разговоры о том, что горячая вода будет идти буквально считанные минуты, как минимум, некорректны.
3. Усложняется обслуживание отопительного агрегата. Это объясняется необходимостью регулярной чистки резервуара ГВС. Совершенно справедливо, если бы ни один нюанс. В любом доме есть и иные приборы (кроме теплообменника котла), так или иначе связанные в своей работе с водой. Рачительный хозяин, чтобы не заниматься систематическим ремонтом тех же стиральных, посудомоечных машин и так далее всегда продумывает вопросы водоподготовки. В зависимости от качества жидкости в частных домах устанавливаются различные модификации фильтров или очистных станций. Так что говорить о том, что с бойлером котла возникнут какие-то особые проблемы, совершенно бессмысленно.
4. Высокая стоимость. Существенный недостаток. Но за любое удобство приходится платить, и вряд ли кто станет с этим спорить.
5. Сложность выбора приемлемой модели и ее обвязки. Безусловно. Главная трудность, которую многие испытывают при оценке целесообразности приобретения котельного оборудования – определение оптимальной мощности установки. Наиболее распространенная рекомендация – пропорция 1 к 10 (кВт/м2). Но данное соотношение усредненное, и не учитывает множество факторов – особенностей строения (материал стен, планировка), его расположение на местности и ряд других. Применительно же к котлам двухконтурным с бойлером такая формула вообще «не работает», так как часть тепловой энергии расходуется на приготовление ГВС.

Двухконтурный с проточным теплообменником

Навесные газовые котлы имеют два типа теплообменника:
1. битермальный;
2. раздельный.

1. Битермальный теплообменник представляет собой конструкцию «два в одном» или «вода воду греет», контур ГВС проходит внутри контура отопления.

Данные газовые котлы относятся к самым экономичным котлам, так как расходуют меньше газа. Отсутствуют сложные узлы (з-х ходовой клапан и сервопривод). Возможность подготовки горячей воды при вышедшем из строя насосе. Котлы с битермальным теплообменником имеют меньшие габариты. Благодаря такой конструкции снижается цена на газовый котел.

Нагрев воды для ГВС осуществляется за счет битермального проточного теплообменника, то есть бытовая вода подогревается напрямую от пламени горелки. При такой схеме ГВС значительно сокращает размеры агрегата, так как нет необходимости накопления горячей воды.

Битермический (или сдвоенный) теплообменник предназначен для обеспечения функции отопления и ГВС и располагается непосредственно в камере сгорания котла. Конструктивно он выполнен по схеме «труба в трубе», где внешний контур используется отопительной системой, а внутренний является контуром горячего водоснабжения.

Использование битермического теплообменника в двухконтурном газовом котле упрощает и удешевляет конструкцию. Он способен производить достаточно большое количество горячей воды, благодаря большому объему контура ГВС, заключенного внутрь отопительного.

2. Под раздельными теплообменниками принято считать медный первичный теплообменник на отопления и скоростной нержавеющий теплообменник для водоподготовки. Контур ГВС гораздо мощнее.

Все навесные одноконтурные или двухконтурные котлы энергозависимы, поэтому при перебоях с электроэнергией, необходимо купить устройство бесперебойного питания или обратить внимание на напольные газовые котлы.

Работа последних регулируется с помощью механического газового клапана. При этом система отопления должна иметь естественную циркуляцию или естественно-принудительную, так как в случае отключения света насос также не будет работать.

Виды теплообменников газовых котлов: стальные, чугунные, медные и из нержавеющей стали.

Чугунные теплообменники присущи только напольным газовым котлам и славятся своей долговечностью и дороговизной. В напольных котлах чаще всего применяются стальные теплообменники: срок службы у них в зависимости от толщины около 10-15 лет.

Если бюджет семьи ограничен, советуем купить напольный газовый котел со стальным теплообменником, так как они относятся к самым недорогим котлам, и срок службы более долгий (по сравнению с навесной группой).

Медные и нержавеющие теплообменники используются в навесных газовых котлах. Имеют высокую теплопроводность, долгий срок службы, но и более высокую стоимость.

Какой газовый котел лучше одноконтурный с бойлером или двухконтурный

Сегодня многие сталкиваются с проблемой выбора газового отопительного оборудования, и один из частых вопросов: что же купить, котел для отопления и ГВС, или котел плюс колонку?

Двухконтурный газовый котел – это оборудование, которое предназначено для нагрева горячей воды для потребительского пользования и отопления помещения. Сейчас настенные котлы стали довольно технологическим оборудованием, их КПД близится к 98%, надежность и стабильность работы высоки.

Двухконтурный котел от одноконтурного отличается дополнительным теплообменником для нагрева ГВС и механикой, свойственной газовому проточному водонагревателю (колонке).

Основным топливом для одно- и двухконтурных котлов остается газ, хотя из-за подорожания этого теплоносителя в последнее время становятся более популярными твердотопливные котлы.

Конечно, если у вас нет доступа к газу, то единственным выбором для отопления и водоснабжения остается электрокотел и электрический накопительный бойлер.

Одноконтурные котлы отличаются более простой конструкцией, меньшими габаритами. Производительность и эффективность на уровне с двухконтурными котлами. Современные проточные водонагреватели занимают мало места, отличаются достаточно надежной механикой.

В основном, надежность газовых котлов и колонок зависит скорее от производителя, чем от типа системы. Котел в сочетании с электрическим бойлером либо бойлером косвенного нагрева будет хорошим решением в случае дома для большей семьи. Большой разбор на протяжении короткого времени (утро, вечер) будет компенсироваться высокой производительностью крупного бойлера (120-250л).

Бойлеры могут быть электрическими и косвенного нагрева. Электрический накопительный бойлер — типичный бойлер, к которым мы все привыкли, оснащен электрическим нагревателем, тэном. Бойлер косвенного нагрева использует тепло, выработанное газовым либо электрическим котлом.

Электробойлер более дешевый, однако более дорогой в эксплуатации, потребляет значительное количество электроэнергии для нагрева. Бойлер косвенного нагрева будет более дорогим в покупке и обвязке, однако сэкономит средства на протяжении эксплуатации.

Плюсы системы с двухконтурным котлом:
1. Занимает мало места.
2. Большая надежность более совершенной системы.

Плюсы сочетания колонки и одноконтурного котла:
1. Меньшая стоимость ремонта.
2. Большая стабильность системы.

Двухконтурный газовый котел как работает

Двухконтурный котел включает в себя функцию отопления и подогрева горячей воды одновременно и разделяется на два вида:
1. Двухконтурный котел с проточным теплообменником. Нагрев осуществляется за счет битермального проточного теплообменника, то есть бытовая вода подогревается напрямую от пламени горелки. При такой схеме ГВС нет необходимости накопления горячей воды – это значительно сокращает размеры агрегата.
2. Двухконтурный котел со встроенным бойлером. Представляет собой обыкновенный одноконтурный котел и бойлер косвенного нагрева, объединенные в единый агрегат. В основном теплообменнике происходит нагрев теплоносителя за счет сжигания газа, затем часть теплоносителя уходит во встроенный бойлер и нагревает воду для системы ГВС, остальная часть отправляется в систему отопления.

Двухконтурный газовый котел разработан для функционирования в двух основных режимах:
1. отопление помещения;
2. горячее водоснабжение (ГВС).

В первом режиме работы газовый котел производит нагрев теплоносителя — воды, находящейся внутри теплообменного элемента и контуре отопления. В данном режиме работы мы имеем возможность контроля температуры воды (от 35 до 80º С) в системе отопления и в зависимости от погодных условий устанавливать нужную нам величину на регуляторе котла.

Режим отопления запускается термостатом, реагирующим на изменение температуры в помещении. При ее снижении он передает сигнал на запуск насоса, который создает разрежение в обратном трубопроводе.

Далее котел начинает работать на минимальной мощности, постепенно увеличивая ее до максимальной. Если на каком-то этапе произойдет нагрев теплоносителя до заданной температуры, аппарат переходит в режим модуляции.

В случае, когда на начальном этапе мощность оказывается высокой, электроника отключает горелку и допускает ее очередной розжиг только через 3 минуты.

Камера сгорания – это металлическая емкость, покрытая слоем теплоизоляционного материала, над которой располагается медный теплообменник. При этом горелка располагается в нижней ее части.

Она зажигается автоматически в момент. Когда нужен подогрев воды. Вместе с ней включается и насос, используемый для принудительной циркуляции теплоносителя по трубопроводу системы.

При достижении заданных параметров происходит автоматическое уменьшение подачи газа и переход аппарата в режим ожидания. При последующем понижении температуры с термодатчика поступает сигнал на клапан, который открывается и пропускает топливо в большем объеме, что приводит к розжигу горелки.

Так как вода в первом теплообменнике движется по замкнутому контуру, то она практически не образует налета. Во втором – происходит подача жидкости из трубопровода которая имеет большое количество примесей, что может привести к поломке устройства. При выходе из строя контура ГВС устройство может эксплуатироваться в режиме отопления, что актуально в холодное время года.

В теплое время года, когда отсутствует необходимость обогрева помещения, котел может быть включен на летний режим. В этом случае будет функционировать только контур ГВС.

Принцип работы газового двухконтурного котла в этом режиме следующий: трехходовой клапан перекрывает линию отопления, и теплоноситель из первичного теплообменника подается во вторичный.

Подобный котел не всегда целиком использует свою энергию, которая производится в процесс выработки топлива. Какая-то ее часть, которая называется теплом, уходит вместе с водяным паром, который может содержаться в продуктах от испарения.

Но именно это тепло используется для качественного нагрева воды, которая находится в котле, так как полученный пар имеет свойство конденсироваться.

Конденсационные котлы принцип работы

В обычных газовых котлах водяной пар, образующийся при сгорании газа, вылетает в дымоход. В процессе горения его образуется немного, но он все же несет в себе достаточно значимый объем тепловой энергии. Чтобы не тратить попусту это тепло, были разработаны конденсационные котлы.

Принцип их работы основан на том, что при охлаждении пар отработанных газов отдает тепло воде из обратки системы отопления. Температура теплоносителя при этом повышается незначительно, но в качестве дополнительного источника тепловой энергии такой подход вполне пригоден. Конденсируемая вода из конденсационного котла отводится через специальный патрубок в канализацию либо отдельную емкость. Образующийся конденсат фактически является слабоконцентрированной кислотой, в час его может натекать до 4–6 литров.

Данный котел работает таким образом, что все продукты сгорания, находящиеся внутри него, под влиянием воды охлаждаются, вода в свою очередь возвращается из общей системы отопления. Именно по этой причине температура воды в системе центрального отопления, обслуживаемой котлом, должна быть немного ниже при сравнении ее с традиционными котлами.

Экономия от применения данного прибора при сравнении с традиционным устройством составляет примерно 11%. При этом стоимость на газовый конденсационный котел время от времени немного снижается, а цена на газ, как правило, остается стабильной. Потому издержки, которые связаны с покупкой, достаточно быстро компенсируются.

Многие пользователи данного качественного оборудования выделяют идеальное соотношение стоимости и большого количества полезного эффекта котлов, а также достаточно долгий их срок службы. Кроме того, привлекает наличие минимальных расходов на техническое обслуживание котлов, на это идут совершенно незначительные суммы.

Кроме того, он может быть отрегулирован по показателям мощности, также преимуществом является то, что работает устройство совершенно бесшумно, это положительным образом сказывается на самочувствии проживающих людей в помещении, а также на их настроении, это видно, если почитать отзывы пользователей.

На основании наличия большого количества положительных качеств, его можно вполне справедливо отнести к идеальному оборудованию, которое отопление загородного дома сделает удобным, комфортным и простым. Оборудование такого плана в состоянии подарить большое количество теплых минут в холодное время года.

Самое основное отличие такого напольного конденсационного котла, от иных устройств, заключается в наличии особой теплообменной емкости, предназначенной для значительного увеличения площади, где разнообразные продукты сгорания некоторым образом охлаждаются до температуры, которая не превышает 40 градусов.

По этой причине водяной пар, содержащийся в дыме, через какое-то время переходит в особое жидкое состояние, постепенно освобождая энергию тепла.

Процесс конденсации осуществляется строго в теплообменнике, которые изготавливается из устойчивого к поражению коррозией металла. Для получения полноценного эффекта конденсации стоит добиться снижения температуры до такой степени, чтобы водяные пары от дымового газа начали превращаться в жидкость.

Потому можно судить, что принцип работы конденсационного котла является максимально эффективным.

Высокие показатели эффективности конденсационного котла. Описывая данное устройство, можно выделить более подробно некоторые такие преимущества, как экологичность, экономичность, высокие показатели производительности, который основан на принципе работы конденсационного котла. Именно экономия является одним из основных положительных качеств, что особенно важно в условии постоянно растущих цен на газ.

Если есть необходимость увеличить мощность котельной, есть возможность объединить сразу несколько котлов в определенный каскад. Это особенно востребовано для крышных устройств, а также в котельных, где требуется определенная производительность.

Таким образом, в процессе приобретения подобной конструкции покупатель делает выбор в пользу экономичности, современной инновации, возможности долговременного применения, а также в защите чистоты окружающей среды.

Двухконтурный газовый котел подключение

В газовом котле предусмотрены подводы:
1. газа,
2. подачи и обратки системы отопления,
3. входа холодной воды,
4. выхода горячей бытовой воды,

в виде специальных штуцеров выведенных наружу.

Первое, что необходимо сделать — это навесить котел на стену. Обратите внимание, что под потолок настенный прибор не вешается — нет смысла, потому что удобство эксплуатации ставится на первое место. Чтобы провести монтаж двухконтурного газового котла, необходимы специальные кронштейны.

Они обычно идут в комплекте с отопительным агрегатом. Их два, и крепятся они на стену при помощи пластмассовых дюбелей и саморезов. Основная задача — точно выставить кронштейны в горизонтальной плоскости, поэтому при их установке необходимо пользоваться уровнем и отвесом.

После того как крепежные элементы смонтированы на стену, можно навешивать на них и сам котел. Обратите внимание, что все эти монтажные операции делаются своими руками, поскольку ничего сложного в этом нет.

Требования к помещению

Каких-то особых требований к помещению, где необходимо подключить двухконтурный котел, работающий на газе, нет.

Но некоторые правила все же существуют:
1. В этой комнате должно быть окно, которое можно в любой момент открыть.
2. Обязательна действующая вентиляция.
3. В помещении должны быть проведены все трубопроводы, к которым агрегат будет подсоединяться. Особое внимание — трубе для газа. На ней обязательно должен быть установлен счетчик расхода топлива.

Схема подключения газового двухконтурного котла во всех моделях, которые есть на современном рынке, одинакова. Если и есть отличия, то только по расположению патрубков в котле. Но и это достаточно большая редкость.

Нюансы подключения

Процесс начинается с установки на трубопровод водопровода отсекающего вентиля и фильтра грубой очистки. Этот небольшой, но важный прибор обеспечит чистоту воды в системе нагрева. Не секрет, что отложения в теплообменнике часто связаны именно с низким качеством поступающей воды.

Внимание! Установить фильтр своими руками не очень сложно. Для этого необходимо с помощью резьбового соединения накрутить его на патрубок водопроводной трубы.

Обратите внимание на стрелку на самом приборе — она показывает, в какую сторону будет двигаться вода. Не перепутайте! Обязательно накручивать фильтр надо на герметик. Это может быть пакля с краской, фум-лента или нить.

Отсекающий вентиль понадобится, если возникнет необходимость перекрыть подачу воды для проведения ремонта котла, чистки или замены фильтра.
Далее подключаются патрубки отопительной системы и трубы для горячей воды на хознужды.

Здесь также ничего сложного нет, а процесс точно такой же, как и в случае с водопроводом. Производится установка отсекающих кранов с присоединением к котлу. Лучше, если отсекающий кран будет шаровым.

Настенный агрегат энергозависим, так что любое отключение электричества снижает эффективность работы всей системы и сопровождается потерей тепловой энергии. Напольные модели могут работать и без циркуляционного насоса, то есть с естественной циркуляцией теплоносителя.

И последний этап подключения — это трубопровод газа. Постарайтесь для котла найти такое место, чтобы к газовой трубе он был ближе всего. Конечно, сегодня соединение можно провести специальными газовыми шлангами, и служба пожарной безопасности позволяет это делать. Но нельзя устанавливать шланг большой длины, лучше подвести трубу к месту монтажа агрегата.

Своими руками выполнять это не рекомендуется, так что придется обратиться в специализированную компанию, имеющую лицензию на проведение подобного вида работ. Пусть газовой трубой занимаются специалисты.

Что необходимо установить на трубе для газа? В первую очередь кран и сетчатый фильтр. Все это соединяется резьбой или фланцами. Что выбрать — решайте сами. Есть еще один элемент, который входит в систему подключения газового двухконтурного котла. Это дымоход.

Напольный агрегат стоит снабдить обычным дымоходом, который выводится за пределы крыши. Мощность у таких котлов большая, так что с огромным количеством продуктов горения справиться может только вертикальная конструкция. Обратите внимание, что дымоход должен иметь как можно меньше отводов и поворотов, а за пределы кровли он должен выступать на полметра. И это минимум.

Рейтинг настенных двухконтурных газовых котлов

Абсолютное лидерство на рынке газовых котлов сегодня принадлежит Европе — итальянским, чешским и немецким производителям. Также приобретают популярность корейские котлы. В последнее время набирает обороты российское производство.

Котлы BAXI на сегодня являются одними из фаворитов. На отечественном рынке оборудование представлено уже боле 15-ти лет. Ассортименту нашей компании может позавидовать любой производитель. Газовые, электрические, традиционные и конденсационные, настенные и напольные решения… Оборудование отличается исключительной надежностью и полным соответствием российским условиям эксплуатации.

Этот котел отличается закрытой камерой сгорания, прекрасно подходит для любой системы отопления частного дома, отличается весьма удобным управлением. Он смотрится очень привлекательно.

Корпус выполнен из тонколистовой нержавеющей стали, сборка надежная, люфты полностью отсутствуют. Первоначально устройство разрабатывалось исключительно для сложных климатических условий.

Преимущества:
1. Небольшие габаритные размеры.
2. Малый вес.
3. Прекрасно выдерживает значительные перепады напряжения: до 30% в большую или меньшую сторону.
4. Не затухает при понижении подачи газа.
5. Имеет системы защиты от замерзания.
6. Пьезорозжиг.
7. Величина пламени регулируется за счет ионизационного электрода.
8. Хорошо подходит к российскому климату.

Недостатки:
1. Вентилятор вытяжки быстро выходит из строя.
2. Мощности насоса зачастую недостаточно при наличии второго этажа.
3. Хлипкий подпитывающий кран.

Эта конструкция бывает дымоходной и турбированной. Первую разрешается подключать к центральному дымоходу, который создает естественную тягу для отвода продуктов сгорания.

Турбированное устройство предназначено для установки в помещении, где отсутствуют специальные вытяжные системы. Все отходы здесь выводятся за пределы строения за счет специального вентилятора.

На передней панели находится жидкокристаллический дисплей, кнопка включения, манометр и два рычажка, отвечающие за температуру теплоносителя и воды. Дополнительно можно приобрести комнатный термостат, облегчающий эксплуатацию агрегата.

Преимущества:
1. Изготавливается исключительно из высококачественных материалов.
2. Во время работы не издает шума.
3. Небольшие габаритные размеры.
4. При производстве используются только современные технологии.

Недостатки:
1. Большая стоимость.
2. Высокая цена на комплектующие и запасные части.
3. Гидравлические трубки изготавливаются из композитных материалов, из-за чего они могут быстро выйти из строя.

Это достаточно хороший настенный котел, который характеризуется качественной сборкой и продолжительным периодом эксплуатации. Устройство двухконтурного типа, хорошо выдерживает низкие температуры во многом за счет наличия системы защиты от замерзания.

Насос циркуляционного типа автоматически включается при понижении температуры помещения до 10 градусов и начинает усиленно перегонять теплоноситель, не допуская его замерзания. Когда уровень температуры воды в системе понижается до 6 градусов, включается горелка, повышающая данный показатель до 21 градуса.

Газ расходуется довольно экономично, что положительно сказывается на сроке эксплуатации теплообменника и самого котла. Устройство в состоянии работать даже при минимальном давлении газа – 4 мбар.

Преимущества:
1. Хорошо выдерживает перепады воды, газа и напряжения.
2. Приемлемая стоимость.
3. Удобное управление при помощи пульта или за счет блока на панели.

Недостатки:
1. В некоторых случаях автоматика дает сбой.
2. Слабый напор горячей воды.
3. Во время работы издает много шума.
4. Не предусмотрена система автоматической диагностики устройства.

Рассчитан на обогрев помещения площадью до 240 квадратных метров, котел оборудован закрытой камерой сгорания, теплообменником пластинчатого типа. Он способен выдавать порядка 11,5 литров горячей воды в минуту, продукты горения отводятся за пределы помещения при помощи коаксиального дымохода диаметром 60/100 мм.

В блоке управления имеются датчики, контролирующие величину пламени, отвечающие за автоматический розжиг, скорость вращения вентилятора. Также котел оснащен трехступенчатым насосом и расширительным бачком объемом 6,5 литров.

Корпус прямоугольный, на лицевой стороне находится панель управления, оснащенная жидкокристаллическим дисплеем, манометром, показывающим давление в отопительной системе, несколькими кнопками регулировки. Все патрубки для подключения коммуникаций располагаются снизу, что обеспечивает удобство монтажа.

Преимущества:
1. Быстро прогревает воздух помещения.
2. Монтаж легкий.
3. Высокий коэффициент полезного действия, низкий расход газа.
4. Большое количество индивидуальных настроек.
5. Имеется пьезорозжиг.

Недостатки:
1. Иногда выдает нетипичные ошибки – для их устранения достаточно отключить котел от сети на пару минут.
2. Циркуляционный насос сильно вибрирует во время работы.
3. В трубках дифференциального реле иногда образуется конденсат.

Это настенный котел для дома или квартиры, который великолепно подходит даже для самых суровых климатических условий. Он обладает хорошими показателями экономичности, способен прослужить довольно долго, с легкостью выдерживает низкое давление воды, газа, обеспечивает стабильную работу даже при значительных перепадах напряжения.

Несмотря на все эти положительные качества, устройство стоит не слишком дорого. Сборка котла надежная, имеется теплообменник, отличающийся хорошим быстродействием, за счет чего обеспечение горячей водой происходит буквально через несколько минут после включения котла.

Патрубки располагаются по бокам корпуса, поэтому обвязка может быть сделана как с левой, так и с правой стороны, благодаря чему монтаж производится даже в довольно тесных условиях. Газовая горелка нового поколения обеспечивает бесшумную работу котла.

Преимущества:
1. Хороший уровень безопасности.
2. Небольшие габаритные размеры.
3. Прост в использовании.
4. Приемлемая цена.

Недостатки:
1. Циркуляционный насос немного шумит, в остальном котел идеальный.

Итальянское оборудование высокого качества, которое по праву занимает третье место в нашем рейтинге лучших настенных газовых котлов. Представляет собой двухконтурный котел навесного типа, оснащенный закрытой камерой сгорания, турбированный.

Оборудование рассчитано на подключение либо к коаксиальному дымоходу, либо к двухтрубной системе отведения продуктов сгорания. Устройство состоит из газовой горелки, сопла которой выполнены из нержавеющей стали, теплообменник битермический.

Для удобства управления котел оснащен жидкокристаллическим монохромным дисплеем и несколькими кнопками, отвечающими за регулировку температуры теплоносителя и горячей воды, предусмотрена система автоматической диагностики оборудования, при обнаружении ошибок их коды выводятся на дисплей.

Преимущества:
1. Предусмотрены все необходимые функции.
2. Небольшие размеры.
3. Приемлемая стоимость.
4. Большое количество сервисных центров.

Недостатки:
1. Электронная плата плохо переносит перепады напряжения, поэтому котел лучше всего подключать через стабилизатор напряжения.
2. Наибольшая мощность оборудования составляет 24 кВт.

Официальный сайт Baxi. Вопросы по котлам этой фирмы можно задать на форуме.

Довольно популярный настенный газовый котел, который может использоваться как в частных, так и в многоквартирных домах. Он обладает высокими эксплуатационными качествами и приемлемой стоимостью. Устройство оснащено закрытой камерой сгорания, за счет чего оно отличается абсолютной безопасностью в эксплуатации.

Сборка устройства качественная: корпус изготавливается из высококачественной нержавеющей стали, срок службы долгий, но первичную настройку, как и у других котлов, должен проводить авторизованный специалист. Оборудованием удобно управлять, оно обладает высоким коэффициентом полезного действия – более 94%. Предусмотрено несколько режимов обогрева: отпуск, зима, лето.

В конструкции есть автоматический воздушный клапан, убирающий из отопительной системы лишний воздух, предусмотрена защита от замерзания, есть система, отвечающая за величину пламени и тягу.

Преимущества:
1. Легкость в установке и эксплуатации.
2. Не шумит во время работы.
3. Профилактический осмотр следует производить не слишком часто.

Недостатки:
1. Отсутствует сервисная документация.
2. Контуры зависят друг от друга – если включена горячая вода, то прогрев теплоносителя прекращается.

В квартирах застройщик обычно ставит среднебюджетные газовые котлы. Так в нашем ЖК изначально были установлены Altoen Daewoo на 23 кВт. Официальный сайт Altoen Daewoo и форум.
