Монтаж теплого водяного пола своими руками

Сегодня очень часто в домах можно встретить теплый водяной пол, ведь это уже давно не роскошь, а хороший способ отопления. В данной статье пойдет речь о монтаже теплого пола своими руками, схеме подключения и укладки, о выборе труб и крепежа.

Такая конструкция помогает равномерно распределить тепло по всей площади, позволяет создавать невероятный комфорт в помещении. На рынке представлено множество вариантов теплых полов, которые различаются между собой способом установки и ценой.

На эффективность работы системы влияют шаг и способ укладки труб, а также выбор качественного оборудования. Далее мы раскроем именно эти важные вопросы.

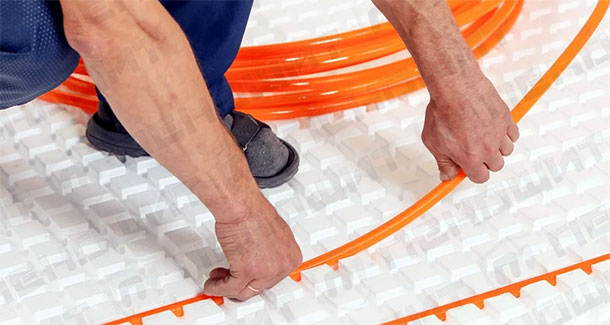

Монтаж теплого пола водяного своими руками

Теплый пол водяной схема подключения

Теплые водяные полы имеют совсем другой принцип работы, поскольку работают на жидком теплоносителе. В данном случае можно использовать один из способов монтажа – это теплый пол водяной от газового котла и подключение к магистральной трубе отопления.

К сожалению, последний способ не приветствуется в ЖКХ и может привести к серьезным теплопотерям, что может послужить причиной поступления жалоб на недостаточное тепло.

Теплый пол водяной схема подключения

Несмотря на это, многих интересует, как правильно подключить теплый пол к магистральной трубе и сделать это без ущерба для своих соседей. Такая схема существует и сводится к тому, что теплый пол подключается в местах, где система отопления переходит на обратный поток. В таком случае, подогреваемые полы не будут излишне горячими.

Недостаток такой схемы очевиден и характеризуется тем, что нет возможности регулирования температуры подогрева. Температура полов будет зависеть от температуры основной системы отопления.

Схема подключения нагреваемого водяного пола к индивидуальной системе отопления

Подключение теплого водяного пола к собственной системе водяного отопления практикуется повсеместно, так как этот процесс не имеет никаких проблем, но он ограничен областью применения. Подобные схемы можно применять только в частном секторе (или в квартире с замкнутой системой водяного отопления).

Ниже на рисунке, можно ознакомиться со схемой установки нагреваемого водяного пола.

Схема подключения нагреваемого водяного пола к индивидуальной системе отопления

    На схеме можно выделить такие составляющие конструкции:

  1. Механизм управления клапаном. Сигнал управления подается от датчика температуры. Соединяются эти элементы конструкции посредством сигнального кабеля. При достижении верхнего предела температуры клапан закрывается, а при достижении нижнего предела – открывается.
  2. Балансировочное клапанное устройство. Оно регулирует проход энергоносителя, в случае прекращения его подачи. В результате, теплоноситель движется по системе, минуя котел.
  3. Циркуляционный насос, который увеличивает скорость протекания теплоносителя по водяному контуру.
  4. Предохранительный термостат. Он контролирует температуру в системе отопления и размещается на подающей трубе.
  5. Электропривод группы клапанов водяного коллектора. Его задача – это управление клапанами раздельных нагревательных контуров.
  6. Водяной коллектор обогревательного пола, обеспечивающий распределение теплоносителя по различным контурам.

Затворный вентиль водяного коллектора (байпас). Его задача – переключение водяного контура на малый круг.

Регулятор температуры, устанавливаемый в месте нагреваемого пола. Их количество зависит от количества нагреваемых полов. Наличие выносных регуляторов температуры позволяет задавать параметры обогрева для каждого пола отдельно.

Схема подключения нагреваемого водяного пола к индивидуальной системе отопления

Подключение теплого пола к системе отопления может быть осуществлено с помощью гидравлического разделителя, тем более, если точек подключения несколько. Разделитель состоит из специальной емкости, в которой накапливается теплоноситель.

Гидравлическую емкость устанавливают в таком месте, чтобы она не мешала жизнедеятельности человека. Это может быть специально оборудованная ниша в стене.

Основным элементом, обеспечивающим нормальную работу пола с подогревом, является водяной коллектор. К этому прибору подводятся все контуры отопления, при этом, водяной коллектор позволяет регулировать давление и температуру энергоносителя раздельно по каждому контуру.

Коллектор теплого пола монтаж

В сети интернет можно найти множество инструкций по монтажу и настройке теплого водяного пола, вот одна из схем подключения коллектора. Она позволяет полноценно собрать систему своими руками, последовательно соединив важнейшие части – трубопровод, распределительный узел и котел.

Коллектор теплого пола монтаж

При установке коллектора следует обратить внимание на такие «мелочи», как место крепления термодатчиков и дополнительный источник электроэнергии для блока питания. Начинать лучше с монтажа термометра и запорных кранов, которые устанавливаются на всех контурных выходах.

Пользуясь схемой, можно быстро и грамотно произвести монтаж самого распределительного узла, выполнить подключение труб для подачи и отвода теплоносителя, а также создать возможность отключения по необходимости одного или нескольких обогревательных контуров.

Соединение частей производится при помощи компрессорных фитингов. Для фиксации некоторых соединений используют стандартный комплект из гайки, втулки и кольцевого зажима. Если диаметр деталей не совпадает, применяют переходники.

Схема подключения коллектора теплого пола

Элементарный схематический пример – простой коллектор с комплектом запорных вентилей.

Cхема подключения коллектора теплого пола

Процесс установки выглядит следующим образом. Первоначально к распределительному узлу подключают две трубы – для подачи и обратки, затем присоединяют элементы обогревательного контура – ветки-теплоносители для теплого пола.

Данная система полностью зависит от работы отопительного котла: любое понижение температуры в котле или ограничение подачи теплоносителя сказывается на снижении температуры пола в помещении.

Чтобы простейшая схема стала более функциональной, следует добавить насос циркулярного типа, отводчик воздуха, сливной кран, трехходовой смеситель. Такая подборка позволит контролировать обогревательный процесс в полном объеме.

Какие трубы используют для теплого пола

    В настоящее время наибольшее распространение получили трубы (шланг) для теплого пола на основе:

  • сшитого полиэтилена (PEX);
  • металлопластика (по сути тот же сшитый полиэтилен, но армирован слоем алюминия).

Трубы, изготовленные из сшитого полиэтилена, славятся своей устойчивостью к термическим воздействиям, что позволяет увеличить температуру теплоносителя. Высокая прочность изделий достигается за счет использования специальной технологии при их производстве, суть которой заключается в применении высокого давления.

Сшитые полиэтиленовые трубы, предназначенные для монтажа теплых полов, выпускаются с разной плотностью. Рекомендуемая плотность сшивки находиться в диапазоне 65-80%. Данная характеристика влияет на стоимость материала.

    Обработка полиэтилена может быть организована несколькими методами, а именно:

  • газом силаном (плотность сшивки составляет 65%);
  • пероксидом с плотностью сшивки 75%;
  • облучением в магнитном поле потоком электронов (плотность сшивки – 60%).

Для получения прочного герметичного соединения используются уникальные фитинги, при этом операция занимает всего несколько секунд. На конец трубы надевается специальное кольцо.

Затем с помощью инструмента, предназначенного для выполнения соединений, участок трубы расширяется. В полученное расширенное отверстие вставляется фитинг. Далее труба крепко обжимается вокруг фитинга кольцом и на этом монтаж соединения завершается.

Трубы из сшитого полиэтилена с кислородным слоем идеально подходят для монтажа теплого пола, но из-за своей дороговизны пока проигрывают по популярности металлопластиковым изделиям.

Металлопластиковые трубы для теплого водяного пола не уступают по популярности полимерным изделиям. При нагреве эти трубы сохраняют свою структуру, выдерживают значительные нагрузки, могут эксплуатироваться в течение длительного срока службы.

Они изготавливаются всеми производителями в пятислойном варианте исполнения. При этом три слоя являются основными, а два – связующими (клеевыми).

Какие трубы используют для теплого пола

Конструкция металлопластиковой трубы состоит из пяти слоев, отмеченных на разрезе изделия. Верхний и нижний слой — сшитый полиэтилен. В середине — алюминиевая фольга, соединенная со сшитым полиэтиленом слоями специального клея.

    Вот как устроена такая труба:

  1. Внутренний слой, отвечающий за обеспечение рабочих параметров трубы по давлению и температуре, выполняется из сшитого полиэтилена по методу экструзии.
  2. Далее идет слой специального клеящего вещества, обеспечивающего надежное соединение сшитого полиэтилена с прослойкой из алюминия.
  3. Для изготовления алюминиевого (газонепроницаемого) слоя идет специальная фольга, толщина которой в зависимости от диаметра и типа трубы может варьироваться в диапазоне 0,2-2,5 мм. Алюминиевая фольга сваривается по всей длине трубы двумя способами — встык или внахлест.
  4. Затем наносится еще один слой клеящего вещества, соединяющего алюминиевую трубу с внешним защитным слоем. Верхний слой может выполняться из полиэтилена (сшитого или обычного с высокой плотностью).

Благодаря такому строению металлопластиковые трубы обладают высокой гибкостью, устойчивостью формы после сгибания, что важно при монтаже систем теплого пола. Ведь трубопровод приходится укладывать в виде змеек и спиралей с большим количеством поворотов. Легкий вес труб существенно упрощает монтажные операции.

Крепеж для теплого пола

Независимо от того, какой тип пола Вы решили установить в своем помещении, Вам не удастся обойтись без всяких комплектующих и расходных материалов.

К их числу относится и крепление теплого пола. К их выбору нужно относиться очень аккуратно, поскольку не весь представленный на рынке крепеж теплого водяного пола обладает надлежащим качеством для установки в сложную систему.

Самые элементарные системы отопления, такие как электрические нагреватели, крепятся при помощи обычного скотча. Такое крепление трубы водяного теплого пола, как карбоновые маты и пленочные нагревательные элементы, сначала раскатываются по всей поверхности утеплителя, а затем надежно крепятся скотчем.

Только маты нужно крепить обычным скотчем, а пленочные полы – скотчем двухсторонним, который обеспечит надежную фиксацию системы и позволит избежать ее деформации. Иногда сетка кабельного мата крепится скобострелом или строительным степлером, которые позволяют надежно закрепить сетку в основании.

Для того чтобы уложить трубы и греющие кабеля необходимо иметь особые фиксаторы. Они представлены на рынке в большом ассортименте и разнообразии, поэтому найти такие расходные материалы не составит никакого труда.

Отличаются они модификациями и способами монтажа систем, в зависимости от типа основания пола – деревянное или бетонное. На рынке, в том числе и в ассортименте интернет-магазине Progress Way представлены следующие крепежные элементы:

  • Металлическая сетка с шагом между ячейками в 5 сантиметров.

Величина этого шага не принципиальна, но так будет гораздо быстрее высчитать шаг укладки системы трубных контуров, что позволит сэкономить существенное количество времени на расчет и укладку системы.

В этом случае крепеж для труб теплого пола может быть осуществлен пластмассовыми хомутками или проволокой по выбору клиента.

  • Одиночные фиксаторы.

Как правило, применяются в комплексе с теплоизоляторами, где наносится разметка. Такая же сетка с шагом 5 сантиметров, но начерченная на полу. Все фиксаторы должны быть закреплены в черновом полу по плану монтажа.

Это очень нудный и кропотливый труд, имеющий, однако, и свои достоинства. Данные изделия идеально подходят для системы и создают уникальные эксплуатационные характеристики при использовании высокоплотного полистирола.

В таком случае крепление для водяного пола устанавливается вручную, сразу же прихватывая трубы и кабеля. Отметим, что кропотливый труд будет вознагражден надежной фиксацией и безопасностью труб в эксплуатации системы отопления.

  • Монтажная лента.

Может быть выполнена из металла или полимеров. В металлических лентах лепесточки могут загибаться, в результате чего прихватывать кабеля и трубы быстро и очень удобно.

Такое крепление для труб теплого пола как пластиковые ленты оснащены захватами на близком расстоянии друг от друга, в которые вдавливаются в трубы и кабеля. Крепление труб теплого пола такого типа очень популярны: во-первых, они абсолютно недорогие, а во-вторых, способствуют очень быстрому монтажу и экономят Вам очень много времени и нервов.

  • Плита из пенополистирола.

Изделия, в которые крепление для теплого пола уже интегрировано. Самый дорогой вид крепления, однако, комбинируют в себе сразу 2 части системы: качественную теплоизоляцию и крепежные детали для труб и кабелей.

Изделия могут отличаться друг от друга, но как бы там ни было, закрепить кабеля будет удобно и быстро, а также можно сэкономить время на укладке теплоизоляции. Хорошее решение, если пол нужно уложить в сжатые сроки с минимальными усилиями.

Длина контура теплого пола

Это зависит от давления в конкретной замкнутой петле и гидравлического сопротивления, величины которых определяют диаметр труб и объем жидкости, который подается в них в единицу времени.

При устройстве теплого пола с водоциркуляционным подогревом часто происходят ситуации, когда нарушается циркуляция теплоносителя в отдельной петле, восстановить которую невозможно ни одним насосом, вода запирается в этом контуре, в результате чего он остывает. К этому приводят потери давления до 0,2 бар.

    Исходя из практического опыта, можно придерживаться следующих рекомендуемых размеров:

  1. Менее 100 м может быть петля, изготавливаемая из металлопластиковой трубы диаметром 16 мм. Для надежности оптимальный размер составляет 80 м.
  2. Не более 120 м принимают максимальную длину контура из 18 мм трубы, изготовленной из сшитого полиэтилена. Специалисты стараются устанавливать контур длиной 80-100 м.
  3. Не более 120-125 м считается допустимым размер петли для металлопластика диаметром 20 мм. На практике также эту длину стараются уменьшить для обеспечения достаточной надежности работы системы.

Шаг укладки труб водяного теплого пола

Следующий параметр рассматриваемой системы отопления — шаг укладки труб контуров водяного теплого пола (расстояние между трубами контуров теплого пола). Это один из важнейших параметров и от его выбора зависит правильность работы всей системы.

От шага укладки зависит тепловая нагрузка, которую сможет обеспечить водяной теплый пол в квартире, а также равномерность распределения температуры по поверхности пола.

При увеличении шага укладки необходимо также увеличивать температуру подающегося в систему теплоносителя для получения требуемой расчетной средней температуры поверхности пола.

Величина шага укладки находится в диапазоне значений от 50 до 600 мм. Наиболее часто используемые значения шага от 150 до 300 мм. Выбор шага укладки, как правило, производится в зависимости от типа помещения и от величины его расчетной тепловой нагрузки. Возможны варианты укладки с постоянным и переменным шагом.

Так, при отопительной нагрузке менее 50 Вт/м², допустимо укладывать (монтировать) водяной теплый пол с постоянным шагом равным 200-300 мм. При высоких отопительных нагрузках (более 80 Вт/м²), а также в санузлах и в помещениях, где предъявляются жесткие требования к равномерности температуры поверхности пола, рекомендованный шаг укладки составляет 150 мм.

В остальных, промежуточных случаях, как правило, берется переменный шаг укладки — в краевых зонах (вдоль наружных стен, где имеют место наибольшие тепловые потери) используется более частый шаг укладки, а во внутренних зонах помещений — более редкий.

Количество рядов с меньшим шагом определяется в процессе проектирования системы. Укладка с шагом 200-300 мм обычно применяется в больших промышленных помещениях, а также в аквапарках и бассейнах. При этом, как правило, в качестве контуров теплого пола используется труба диаметром 20 мм.

Схема укладки теплого водяного пола

От того как правильно делается теплый пол, как правильно его положить, зависит его срок службы и комфорт в помещении.

Существуют два основных способа укладки труб контуров водяного теплого пола — «змейка» и «улитка» (другие названия «спираль» или «ракушка»).

Схема укладки теплого водяного пола

Преимущество «змейки» — это простота проектирования и укладки, поэтому такой способ получил большее распространение в западных странах.

Недостатки способа — больший перепад температур пола по помещению, что приводит к эффекту температурно-«полосатого» пола, когда чувствуется различная температура участков пола, соответствующих входу и выходу контуров.

Из-за этого снижается степень комфортности, а также возникает вероятность (если тепловые потери велики) превышения температуры отдельных участков пола допустимых значений по ДБН В.2.5-67:2013.

Для снижения эффекта температурной «полосатости», при проектировании вводится ограничение на максимальный перепад температур теплоносителя (не более 5°С) на входе и выходе греющих контуров, что также накладывает ограничения на максимальную снимаемую мощность.

Поэтому способ укладки змейкой применяется в основном в помещениях с малыми тепловыми потерями или на промышленных предприятиях.

Способ укладки «улиткой» («спиралью») получил наибольшее распространение в России и Украине. Единственный недостаток способа — более сложное проектирование и более трудоемкий монтаж.

Основное преимущество — это равномерное распределение температуры по поверхности пола, которое достигается за счет последовательного чередования подающих (более горячих) и обратных (более холодных) труб.

Усреднение температуры происходит в распределителях тепла, в качестве которых выступает или бетонная стяжка (с соблюдением минимальной толщины стяжки 50 мм) или алюминиевые пластины (для безбетонных настильных систем).

Такой способ укладки позволяет значительно увеличить снимаемую отопительную нагрузку с теплого пола за счет увеличения допустимого перепада температур (напор/обратка) до 10°С, а для систем с большой мощностью (например, для систем снеготаяния) до 25°С.

Теплый пол улитка

Когда используют монтаж в форме улитки, трубы по которым в комнату подаётся горячая вода, и те, по которым остывшая вода возвращается обратно, размещаются по всей площади комнаты и проходят параллельно друг другу.

Нагрев помещения выполняется равномерно. Если комната, в которой происходит монтаж, имеет стену, выходящую на улицу, в ней может быть использована сдвоенная спираль. Малую спираль размещают вдоль холодной стены, а на оставшейся площади располагают вторую спираль.

Теплый пол улитка

Спираль действительно похожа на улитку. Когда её витки располагаются недалеко от «холодной» внешней стены комнаты, шаг между элементами конструкции может быть уменьшен.

    Преимущества:

  • нагрев выполняется равномерно;
  • уменьшается гидравлическое сопротивление;
  • для спирали требуется меньше труб;
  • изгиб выполняется плавно, поэтому шаг можно сократить.

Недостатки такой схемы — это трудоёмкая укладка, и сложность проектирования по сравнению с другими вариантами раскладки.

Теплый пол улитка

Витки спирали равномерно покрывают всю комнату, отдавая тепло одинаково активно по всей поверхности пола. Изображенная на схеме синим, отводящая остывшую воду труба тоже проходит по всему помещению.

Стяжка на теплый водяной пол

Выполнение стяжки – один из важнейших этапов при устройстве водяного теплого пола под плитку или ламинат своими руками. К этой работе нужно подходить с максимальной ответственностью, поскольку от ее качества зависит не только внешний вид будущего пола.

    Стяжка для теплого пола выполняет несколько важных функций:

  1. защищает систему обогрева от механических повреждений, а в случае электрического теплого пола, еще и от воздуха;
  2. выполняет роль напольного радиатора внушительной площади, распределяющего тепло от нагревателя по всей поверхности пола и обогревающего все пространство помещения;
  3. служит ровной поверхностью для финишного напольного покрытия.

Толщина стяжки над трубой должна быть не менее 30мм (рекомендуемая 40мм). Это связано с тем, что при меньшей толщине не будет равномерного распределения тепла по поверхности стяжки и может наблюдаться «эффект тепловой зебры».

Оптимальная толщина стяжки при устройстве системы «теплый пол» составляет 60-100мм от основания (без учета толщины трубы).

Чем больше толщина стяжки, тем дольше она будет выходить на стабильный отопительный режим от момента включения. Но в тоже время — чем толще стяжка, тем больше инерционность системы.

Однозначного мнения о том, какой вид стяжки лучше подходит для обустройства теплого пола своими руками, не существует. В последнее время появляются сторонники сухой стяжки, в основе которой используются сухие материалы, позволяющие не тратить время на высыхание раствора, как при мокром варианте. Но самым распространенным видом продолжает оставаться мокрая стяжка.

    Для теплого пола подойдут следующие варианты состава:

  • Цементно-песчаный раствор, замешанный в соотношении 3:1. Подходит как для водяных, так и для электрических теплых полов.
  • Раствор бетона, содержащий мелкозернистый наполнитель. Отличный вариант для системы водяного обогрева, позволяющий избежать растрескивания поверхности.
  • Самовыравнивающие смеси. В самостоятельном варианте подходят для заливки электрических нагревательных элементов, удобны при выполнении работ своими руками.
  • Специальные смеси, предназначенные для теплых полов. Имеют различный состав, представлены в магазинах в большом ассортименте.
  • Плиточный клей. Играет роль стяжки при использовании электрических нагревательных элементов.

Одним из важнейших параметров стяжки для теплых полов, вызывающим наибольшее количество вопросов при выполнении работ своими руками, является ее толщина.

    К ней предъявляются определенные требования:

  1. Стяжка должна иметь одинаковую толщину по всей площади помещения. Только при соблюдении этого условия возможен равномерный прогрев материала и качественная теплоотдача. Поэтому недопустимо начинать работы при наличии неровностей и перепадов на черновом полу – в этом случае он предварительно выравнивается.
  2. Покрытие не должно быть слишком тонким, потому что в этом случае нагрев будет неравномерным и будут прогреваться только отдельные зоны.
  3. Тонкий слой не будет накапливать тепло и будет быстро остывать. Слишком маленькая толщина может привести к образованию трещин.
  4. Слой нельзя делать слишком толстым, иначе он будет удерживать тепло внутри, не выпуская его наружу.
  5. Для теплого водяного пола стандартная толщина стяжки – 6,5–7 сантиметров, из которых над трубами находится слой толщиной 3–5 сантиметров.

Горизонтальность поверхности имеет критическое значение для водяной системы обогрева, при использовании электрических нагревательных элементов небольшой уклон допустим.

Утеплитель для теплого пола водяного

Вариантов утеплителей для напольной водяной системы обогрева на современном рынке представлено немало. Выбор толщины подложки ограничивается только материальными возможностями владельца и техническими параметрами помещения.

Абсолютно все теплоизоляционные материалы препятствуют передвижению через свою толщу звуковых волн, а потому характеризуются высокими показателями шумопоглощения.

Утеплитель для теплого пола водяного

    Независимо от варианта исполнения к теплоизолирующему материалу предъявляются особые требования:

  • он должен иметь низкий коэффициент теплопроводности;
  • воспринимать создаваемую наполненными водой трубами нагрузку;
  • выдерживать нагрузку уложенной поверх трубопровода стяжки;
  • быть устойчивым к динамическим воздействиям, которые могут возникнуть в процессе эксплуатации системы, а после снижения давления он должен принимать исходную форму.

Добиться желаемого эффекта позволяет использование утепляющего материала, плотность которого составляет не менее 35 кг/м3.

Вариант #1 — теплоизолирующие плиты

В помещениях, где высота потолков достигает в 260 сантиметров и выше можно смело отдавать предпочтение утеплителям на жесткой полимерной основе.

  • Пенопласт или пенополистирол.

Основой для изготовления теплоизоляционных плит может выступать пенопласт или пенополистирол. Первый вариант создан неэкструзионным способом, между его полимерными ячейками есть каналы для прохода воздуха и пара.

Пенопласт отличается малым удельным весом, а также высокой паропроницаемостью. В изготовлении пенополистирола используется метод экструзии, благодаря чему ячейки материала прочно спекаются стенками друг с другом. Паропроницаемость утеплителя из-за это практически равна нулю.

Зато он обладает высокой прочностью и способностью выдерживать значительные механические нагрузки. Удельная теплоемкость пенополистирола несколько выше, чем у пенопласта. В первом случае она равна 1,34 кДж/(кг°С), во втором исчисляется 1,26 кДж/(кг°С).

Утеплитель для теплого пола водяного

Если сравнивать оба вида материала, то пенопласт невыгоден тем, что уступает экструзионному собрату в плане плотности. За счет этого он менее устойчив к деформациям под действием механических нагрузок. От этого существенно снижаются его теплоизоляционные свойства.

Пенопласт рекомендуется укладывать в конструкциях настильных систем между лагами.

  • Пробковые.

Нередко в качестве теплоизоляционной прослойки прокладывают щиты, выполненные из пробки.

Благодаря особой структуре, которая представляет собой миниатюрные призмы правильной формы, пробковая изоляция отличается значительной прочностью на сжатие, а также отсутствием адгезии к цементному раствору. Ввиду дороговизны материала пробковое покрытие чаще выбирают для жилых помещений, в которых базовое основание и так неплохо утеплено.

В противном случае для достижения желаемого эффекта потребуется приобретать техническую пробку толщиной не менее 30 мм, что может существенно «ударить по кошельку».

Единственный недостаток пробковых матов в том, что они гигроскопичны и к тому же выпускаются в виде однокомпонентных теплоизоляторов. А потому при их укладке необходимо задействовать дополнительную прослойки, которые будут обеспечивать паро- и гидрозащиту.

  • Минеральная вата.

Как альтернативный доступный по стоимости вариант – использование минеральной ваты. Она выпускается в виде гибкого мата или твердой плиты. Поскольку при укладке в стяжку минеральная вата сминается под весом, что негативно сказывается на ее теплозащитных свойствах, этот материал также лучше комбинировать с настильными конструкциями, собранными из деревянных лаг.

Утеплитель для теплого пола водяного

Единственный недостаток материала – присутствие в составе пенофола, который несет опасность для человеческого здоровья, и низкая влагоустойчивость. Но грамотно выполненная гидроизоляция легко устраняет эти недостатки.

Вариант #2 — профильные системы с направляющими

Облегчить процесс монтажа водяных контуров помогают профильные системы. Их создают с применением технологии гидропеллентной штамповки, в результате которой формируются фигурные выступы. Изделия бывают двух типов: обычные и ламинированные, которые покрыты пароизоляционной пленкой.

Утеплитель для теплого пола водяного

Основой для их изготовления выступает экструдированный пенополистирол, который создается методом выдавливания расплавленного состава через отверстия экструдера. Полимерная основа славится устойчивостью к воздействию влаги и высокой механической прочностью. Толщина самой плиты может варьироваться в пределах от 10 до 35 мм.

Главное – чтобы она была пропорциональна толщине финишной стяжки.

Боковые грани каждой плиты оснащены замками, с помощью которых удобно выполнять подгонку элементов, формируя сплошное поле, лишенное термоакустических швов. Высота цилиндрических выступов, расположенных на поверхности плит, достигает 20-25 мм.

Этого достаточно, чтобы удобно разместить и надежно зафиксировать водяные контуры диаметром от 14 до 20 мм. Плотно посаженные ряды бобышек исключают вероятность сдвига уложенных контуров в процессе заливки цементной стяжки.

Особенностью монтажа профильных систем является то, что после укладки в них водяных контуров, конструкции заливаются сверху небольшим слоем клеевого состава. И лишь через сутки-двое, когда полностью высохнет клей, систему запускают в эксплуатацию.

Вариант #3 — теплоизоляция рулонного исполнения

Рулонные утеплители выбирают для помещений, в которых расстояние до потолков является критичным. С помощью тонких фольгированных слоев с защитным лавсановым покрытием можно существенно сократить толщину «пирога». Максимальная толщина такой подложки составляет всего 9-12 мм.

Утеплитель для теплого пола водяного

Рулонную теплоизоляцию оснащают теплоотражающей оболочкой из лавсана или теплоизола. Тонкие металлизированные материалы отлично отражают тепловые лучи, благодаря чему можно смело сократить толщину утеплителя без опасений за снижение изоляционных качеств.

Важное требование при использовании фольгированных вариантов заключается в том, что нельзя применять материалы с алюминиевой фольгой в устройстве полов с цементно-песчаной стяжкой. Щелочная среда смеси при заливке просто разъест алюминиевую прослойку. Однако если поверх фольги нанесена защитная пленка, укладка возможна.

Разрешено использование, если раствор будет замешан на гипсе, а не на цементном порошке. Некоторые производители фольгированный слой заменяют лавсаном или полипропиленовой пленкой, добавляя в нее металлизированные вкрапления.

Утеплитель для теплого пола водяного

Минус фольгированных материалов заключается в том, что они хорошо отражают тепло, но недостаточно хорошо изолируют. Если пол уложен над подвальным помещением, тонких рулонных решений бывает маловато.

Некоторые умельцы решают задачу, прокладывая жесткие утепляющие маты не в один слой, а в два. Но при этом листы размещают таким образом, чтобы швы нижней подложки перекрывались швами верхней. Это позволяет минимизировать теплопотери.

Сетка для теплого пола

Сетка для теплого пола

В простонародий эту сетку называют сетка МАК или армирующая сетка. Используют ее часто при заливке бетона, стен дома, стяжки и не только. Простой же русский народ приспособил эту сетку для крепления на нее труб теплого пола.

Почему так произошло? Во-первых, долгое время из материалов для теплого пола к нам привозили только трубы, распределительные коллекторы и другое сопутствующее оборудование. Бобышек и специальных клипс попросту не было. Поэтому народ и приспособил монтаж труб на сетку теплого пола.

Во-вторых, когда крепежные материалы стали завозить, они все равно выходили дороже, чем простое крепление трубы на сетку мак.

И в-третьих, по сей день во многих регионах крепежный материал и бобышки находятся в жестком дефиците и стоят дорого. Поэтому сетка мак по сей день является популярным вариантом крепления трубы теплого пола.

Как подобрать сетку? С этим все достаточно просто. На рынке конечно представлено куча вариантов. Есть, как сделанные народными умельцами у себя в гараже, так и сделанные на профессиональном ЧПУ станке.

Сетку для теплого пола лучше брать с квадратную с величиной ячейки 150 мм. Если такой не найдете, то берите с ячейкой 100 мм.

Так как шаг трубы теплого пола зачастую составляет 150 мм, то и сетка мак с такой же ячейкой будет самым удобным вариантом. Ведете трубу вдоль прутка и крепите ее на стыках ячеек.

Сетку МАК лучше брать изготовленную на ЧПУ станке. Она является наиболее «ровной». Самодельщики же зачастую не соблюдают размер ячеек. Толщина прутка желательна 4 мм. С такой толщиной сетка хорошо ложится на полистирол и к ней удобно крепить трубу.

Теплоноситель для теплого пола

Процесс монтажа теплого пола предусматривает опрессовку системы перед заливкой стяжки пола или настилом напольного покрытия (если это деревянный пол или настильный).

Одним из способов опрессовки, является опрессовка тёплого водяного пола водой. Поэтому, если вы следовали этому способу, то в принципе у вас половина дела уже сделано. Водой заполнена система трубок пола, остается заполнить оставшуюся часть отопления водой, в которую входит котел и радиаторы, если они имеются.

Другой вопрос, когда опрессовывание производилось воздухом, либо вообще не производилось, либо вместо воды планируется в качестве теплоносителя использовать специальную незамерзающую жидкость для отопления. В последнем случае вам придется слить всю воду из теплого пола, использованную для опрессовки.

Перед заполнением тёплого пола теплоносителем все краны, которые должны быть открыты во время эксплуатации отопления нужно открыть.

    В это входит:

  1. Вентили контуров, либо расходомеры, которые стоят на коллекторе.
  2. Запорные краны подающей и обратной трубы коллектора.
  3. Трехходовой клапан смесительного узла теплого пола.
  4. Автоматические воздухоотводчики на коллекторе и других участках отопления.

Теплоноситель для теплого пола

Если на трехходовом клапане установлена термостатическая головка, выставите показатели на ней на максимальное значение. При его отсутствии выкрутите вентиль по максимуму.

Дальнейшие действия зависят от того, что вы планируете залить в систему, воду или антифриз, а также какая у вас система отопления, открытого или закрытого типа.

Рассмотрим вариант заполнения закрытого типа отопления, имеющую подпитку от системы водоснабжения.

Антифриз в системе отопления обладает одним хорошим плюсом. Он не замерзнет при отрицательных температурах в помещении. Что становится особо актуально при непостоянном проживании в помещении, например, это загородный дом, куда хозяева приезжают на выходные, а между приездами отключают котёл, либо котёл стоит твердотопливный, требующий постоянного закладывания топлива.

При наличии ещё и тёплого пола в таком доме это становится ещё актуальней. Если с обычной трубной или радиаторной системы воду просто слить, то с тёплого водяного пола это является своего рода проблемой.

Этим способом можно заливать не только антифриз, но и обычную воду. Например, когда рядом нет водоснабжения, либо вода в водопроводе содержит большое количество солей, что не очень хорошо для системы отопления. Поэтому берут воду, например, чистую талую и заполняют ей систему отопления.

Температура теплого водяного пола

Наиболее комфортными для человека считаются такие условия, когда температура поверхности пола составляет 22-25°С, а температура воздуха на уровне головы 19-20°С.

Санитарные нормы ограничивают температуру воздуха: в жилых помещениях — величиной 18-24ºС (оптимальная 20-22ºС), в ванных комнатах и санузлах – величиной 18-26ºС (оптимальная 24-26ºС), в вестибюлях, кладовых и лестничных клетках — величиной 12-22ºС (оптимальная 16-18ºС).

В конструкциях систем напольного отопления, в частности, водяных теплых полов (ВТП), происходит распределение и передача тепловой энергии, которые зависят как от тепловой нагрузки, так и от параметров греющей панели (теплофизических и геометрических), диаметра труб контуров теплого пола, их материала и шага укладки, материала финишного покрытия и т.д.

Как известно, на каждую единицу перепада температур (между температурой поверхности пола и температурой воздуха) теплоотдача с одного квадратного метра отопительной панели ВТП составляет 11 Вт. При этом около 45% передается за счет теплообмена конвекцией, а примерно 55% — за счет излучения.

Таким образом, для обеспечения температуры воздуха в 20°С при максимальной комфортной температуре пола 29°С, отопительная нагрузка, которую можно снять с поверхности ВТП составит порядка 100 Вт/м².

В большинстве случаев потребность энергии покрывает эффективная теплоотдача поверхности равная 80 Вт/м², однако для того, чтобы делать расчеты исходя из этого значения, здание должно соответствовать нормам теплозащиты.

При этом наружные стены зданий, в которых предполагается установка ВТП, должны иметь рекомендуемый коэффициент теплопередачи k<0,35 Вт/м² ºС (для окон рекомендуется коэффициент k<2,0 Вт/м² ºС).

При использовании систем напольного отопления необходимо помнить об ограничении температуры поверхности пола.

Оптимальная температура теплого пола составляет:

24-26ºС

и для обеспечения теплового комфорта по санитарным нормам не должна превышать:

  • 29ºС для жилых и офисных помещений, где люди пребывают постоянно;
  • 35ºС по периметру для приграничной зоны вдоль внешней стены;
  • 33ºС для кухонь и ванных комнат;
  • 27ºС в служебных и рабочих помещениях, где люди работают стоя.

При расчётах и проектировании системы необходимо учитывается допустимая температура пола при том или ином расположении и длине контуров, шаге укладки труб, температуре и скорости подачи теплоносителя — настройка теплого водяного пола.

Следует помнить, что максимально разрешенная температура теплоносителя для ВТП составляет 55ºС (рекомендуется 45°С), а перепад температур на прямом и обратном трубопроводах контура теплого пола должен составлять 5-10°С (на практике порядка 7°С).

Шаг укладки является величиной расчетной, но в любом случае не должен превышать 30 см, в противном случае возникнет неравномерный нагрев поверхности пола с появлением теплых и холодных полос.

Существует несколько методик регулирования температуры теплоносителя.

    Если рассматривать ВТП как основную систему отопления и не брать в расчет помещения, где существенно именно поддержание постоянной температуры пола (таких как бассейны, душевые, сауны), то основными способами регулировки температуры являются следующие:

  • Изменение температуры подачи при постоянном потоке в зависимости от внутренней температуры. По мнению некоторых экспертов, самым лучшим является способ контроля внутренней температуры. Причина в том, что большинство зданий имеет очень высокую тепловую инерцию. Это означает, что быстрые изменения наружной температуры влияют на внутреннюю температуру очень медленно.
  • Изменение температуры подачи при постоянном потоке в зависимости от наружной температуры. Ряд экспертов, наоборот, считает лучшим способом регулирования контроль наружной температуры. Причина в том, что в этом случае можно работать с предварительно рассчитанными кривыми зависимости температуры подающей воды от наружной температуры.
  • Переменный поток при постоянной температуре подающей воды. Некоторые эксперты считают самым современным способом регулирования температуры применение переменного потока подающей воды с постоянной температурой.

Каждая из этих методик имеет своих сторонников и противников, однако, на наш взгляд, для обеспечения хорошего регулирования внутреннего климата оптимальным является комбинированное их использование.

Если использовать ВТП не только для отопления, но и для охлаждения помещений, то с точки зрения энергоэффективности важно, чтобы температурные уровни систем отопления и охлаждения составляли единоуправляемое целое, а не соперничали друг с другом.

Здесь наиболее эффективным будет применение погодозависимого регулирования, способного выключать одну систему и включать другую в зависимости от определенного уровня наружной температуры.



Задайте вопрос в комментариях
