Как подключить духовой шкаф к электросети

В последнее время на смену стандартным электроплитам пришли отдельные устройства в виде варочных поверхностей и духовых шкафов. Современная духовка — это мощный потребитель электричества, и если встраивание в кухонную мебель не вызывает у вас особых трудностей, то подключение к электросети 220 вольт потребует выполнение некоторых требовании и особого внимания.

Виды духовых шкафов

В продаже можно увидеть два типа духовых шкафов:
1. зависимые (устанавливают только вместе с варочными поверхностями);
2. независимые (устанавливают отдельно, как независимый элемент техники).

И первые, и вторые обычно снабжены сенсорными панелями и дверями, дополненными телескопическими системами открывания. При этом первые соединены электрическими кабелями с варочной поверхностью, установленной сверху. Элементы управления у них позволяют регулировать всю технику – как шкаф, так и варочную панель.

Устанавливать духовку следует таким образом, чтобы её верхняя грань находилась на уровне пояса или немногим выше. В этом случае обеспечивается наибольший комфорт во время готовки. К тому же, очищать духовой шкаф от загрязнений удобнее всего именно при таком загрязнении.

Помимо этого, духовки различаются по способу нагрева:

Подходит для любой кухни, но все монтажные работы должны выполняться специалистами, а не самостоятельно, поскольку есть риск нарушить газификацию дома. Такая техника оснащена соплами конфорок, которые находятся на дне духовки.

Именно поэтому продукты нагреваются снизу. Приборы данного вида обладают надежной системой контроля газа, благодаря чему их использование полностью безопасно.

Подключить можно и самому. Его установка более простая, нежели в случае с газовыми моделями. Также они могут похвастать большим количеством дополнительных функций, которые упрощают эксплуатацию.

Необходимые для приготовления пищи температурные условия создаются в электрических духовках быстрее. Нагревание выполняется с разных сторон.

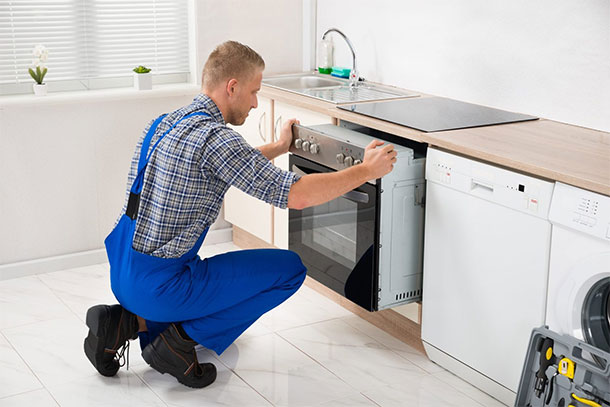

Установка духового шкафа встраиваемого

Подключение духового шкафа начинается с подготовки ниши для его расположения. Нужно чтобы не было никаких перекосов (пользуемся для контроля этого момента уровнем), в противном случае устройство может быстро сломаться по причине неправильного распределения тепла.

Прежде чем установить духовой шкаф своими руками, нужно заранее подготовить место для работы. В первую очередь – нишу, куда он будет установлен. Важно проследить, чтобы здесь не было ни малейших перекосов. Для этого необходимо воспользоваться уровнем.

Если допустить хотя бы незначительный перекос, устройство может выйти из строя через несколько лет эксплуатации – тепло будет распределяться неправильно и неравномерно, что повредит тонкую электронику.

Когда встроенный духовой шкаф работает, выделяется большое количество тепла. Его накопление может привести к самым разным проблемам. Само изделие может выйти из строя от перегревания.

Ещё хуже, если деревянный шкаф затлеет, а потом загорится – это приведет к настоящему пожару. Поэтому чтобы установить подобную технику самостоятельно, нужно очень тщательно рассчитывать каждый шаг.

Риск перегрева и пожара будет нулевым, если правильно расположить шкаф в нише, прежде чем подключить его к сети.

Эксперты устанавливают такое расстояние от его стенок до краев ниши:
1. 40 миллиметров от задней стенки;
2. 50 миллиметров от левой и правой стенки;
3. 90 миллиметров от дна.

При таком расстоянии обеспечивается качественная вентиляция, полностью исключающая риск перегрева техники.

Особенности установки

Электрооборудование гораздо проще, а потому предпочтительнее для установки своими руками. Однако и здесь важно правильно произвести монтаж, поскольку короткое замыкание может стать столь же фатальным, как и утечка газа.

Подключить электрический духовой шкаф значительно легче, чем газовый. Поэтому многие люди принимают решение выполнить эту работу самостоятельно, не переплачивая специалистам.

Да, здесь нет шлангов, по которым идет газ, но все-таки нельзя расслабляться, забывая об элементарных правилах электрической безопасности. Ведь достаточно одной ошибки, чтобы случилось короткое замыкание, которое вполне может привести к пожару.

Причем его сечение должно составлять минимум 2.5 квадрата. На всем протяжении провода не должно быть скруток (даже очень качественно соединенных) и каких-либо других повреждений. В противном случае резко повышается опасность короткого замыкания.

Ветку, предназначенную обеспечивать энергоснабжение духового шкафа, обязательно нужно оснастить автоматическим выключателем. Мощность рассчитывается для конкретной модели, в зависимости от силы потребляемого тока при работе духовки.

Заземление является обязательным атрибутом современного духового шкафа. Только оно позволяет обеспечить полную безопасность работы с электрической духовкой. Если речь идет про частный дом, то здесь не возникает проблем. В квартирах, особенно старых, с этим значительно сложнее – проводка просто не предусматривает заземления.

Лучше доверить эту работу специалистам. Если вы приняли решение подключить духовку своими руками, необходимо протянуть дополнительный провод от кухни до общего щитка на лестничной площадке и подключить её к подходящему металлическому предмету.

Только в случае, если вся работа выполнена правильно и аккуратно, можно гарантировать безопасную эксплуатацию нового духового шкафа.

Правила безопасности

Осторожность следует проявлять и во время подготовки электропроводки, и когда производится собственно подключение обычного или встраиваемого духового шкафа. В первую очередь это касается личной безопасности.

Поскольку электрическая духовка отличается высоким энергопотреблением, под нее потребуется провести дополнительную ветку, используя неповрежденный провод с сечением токоведущей жилы около 2,5 или 4 кв. мм, если вам попалась духовка мощностью свыше 3,5 кВт.

Чтобы и дальнейшая эксплуатация электрического духового шкафа была безопасной, понадобится правильно смонтировать заземление. В своем доме это не проблема. А вот в многоквартирных корпусах старой постройки, отдельную жилу нужно будет самостоятельно заземлить на шину общего электрощита.

Если же речь идет о технике относительно небольшой мощности до 3 кВт, а проводка в доме надежная и рассчитана на современные нагрузки, для установки духовых шкафов допускается использование стандартных евророзеток.

Монтажные работы

Если на проводе прибора не оказалось заводской вилки, ее можно поставить самому. Потребуется вилка евро образца с заземляющей пластиной – к ней будет подключаться соответствующая жила кабеля (обычно она имеет зеленую либо желтую оплетку). Остальные два провода плотно прижимаются клеммами к латунным контактам.

К подведенному от распределительной коробки силовому кабелю по той же схеме выполняется подключение розетки под духовой шкаф.

Для работы потребуется провод ВВГ (если сечения жил в 2,4 кв. мм достаточно) или ПВС – такой длины, чтобы его можно было протянуть от духового шкафа к ближайшей распределительной коробки.

Схема соответствия цветовой маркировки провода и клеммной панели приведена в таблице.

Тип	Цвет оплетки проводника	Маркировка клеммы
Фаза	Коричневый	L
Ноль	Синий	N
Земля	Зеленый/желтый	PE

Проверка

Когда все работы по установке духовых шкафов выполнены, рекомендуется протестировать их работу в «холостом» режиме.

Прокалить духовку при температуре от +150 до +250 °С при открытых окнах или включенной вытяжке, чтобы полностью выгорела заводская смазка.

Все в порядке? Тогда отправляем технику в оставленную для нее нишу, выставляем по уровню и прикручиваем крепление.

Мощность духового шкафа электрического

Большинство покупателей делают выбор на основании следующих показателей:
1. функциональность,
2. мощность прибора,
3. энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе. Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание.

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
1. менее 0,6;
2. 0,6-0,8;
3. 0,8-1;
4. 1-1,2;
5. 1,2-1,4;
6. 1,4-1,6;
7. более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Лучше выбрать устройство от компании Bosch, которое имеет максимальную температуру 300 градусов.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

Как подключить встроенную духовку к электросети

Теперь, когда шкаф находится в необходимом месте, его надо правильно подключить. Если дом был построен давно, и в нем применяется алюминиевая проводка, нужно будет произвести прокладку медного трехжильного провода от щитка к розетке устройства.

Есть несколько способов подключить духовой шкаф к электросети:
1. Через сетевой шнур, подключенный к выходу духовки. Его можно завести:
2. на розетку требуемой мощности (шнур должен быть с подходящей вилкой);
3. на автомат, установленный недалеко в отдельном пластиковом боксе (шнур без вилки);
4. на клеммную колодку, закрепленную на стене недалеко от оборудования (автомат на щитке).
5. Подключение без шнура, напрямую к линии, которая идет от электрощитка (автомат установлен на щите).

Здесь нужно делать все грамотно и без ошибок, поскольку это чрезвычайно важный процесс. При мощности устройства в 3,0-3,5 киловатт ток потребления будет составлять 16 ампер. В щитке выставляется отдельный автомат на 25 ампер на одно лишь включение прибора. Далее от него в кабельном канале к розетке протягивается провод ВВГ – 3х2,5.

Выпускаются также устройства, мощность которых больше 3,5 киловатт – как быть с ними? Выполняем ту же самую процессию, только автомат следует выставить уже на 40 ампер, поскольку ток потребления будет равняться примерно 32 амперам. Также надо подобрать немного другой провод – подойдет ВВГ – 3х4,0.

Все, что нам осталось – подключить встраиваемую духовку к электросети.

С установкой электрического духового шкафа дела обстоят немного легче – здесь нет газовых шлангов, и бояться практически нечего. Но это еще не означает, что можно расслабиться и не соблюдать правила электробезопасности.

Здесь как раз все наоборот, и неправильно подсоединенная электрическая духовка может доставить хозяевам массу проблем, самой серьезной из которых является замыкание и, как следствие, пожар. Обязательно делайте все правильно – в частности соблюдайте несколько бесхитростных правил.

Электродуховка является мощным потребителем энергии, и подключать ее нужно отдельной веткой провода сечением не менее 2,5 квадрата. Естественно, провод должен быть цельным и не иметь никаких скруток, даже качественно спаянных.

Как правило, это 16-20 ампер – если в паре с духовкой еще будет подсоединяться электрическая варочная панель, то автомат подбирается исходя из общей потребляемой мощности.

Заземление – его наличие обязательно. Именно от заземления зависит безопасность эксплуатации электрической духовки. В частных домах с этим проблем нет, а вот в квартирах иногда бывают – как правило, в старых постройках заземление попросту отсутствует.

Его придется сделать самостоятельно, протянув дополнительную жилу провода к общему щитку в подъезде и подключив ее к любому металлическому элементу.

Кабель имеет три жилы, одна из которых является заземлением – как правило, это желтый или зеленый провод. Их необходимо подсоединить к заземляющей клемме.

Остальные два провода прикручиваются к двум другим клеммам вилки – какой и куда без разницы. Контакты нужно обжимать сильно, дабы они не грелись и изоляция проводов не оплавлялась – это, опять же, может привести к короткому замыканию.

Вам понадобится трехклемная («фаза», «ноль», «земля») «евророзетка», то есть нужно заранее позаботиться об ее покупке. Ее надо подключить на проложенный к кухне провод.

В некоторых квартирах используется двухпроводная схема проводки, в которой отсутствует «земля», и это становится определенной проблемой. Однако, как известно, выхода не бывает только из гроба, и в нашем случае решением станет вызов электрика. Он должен будет подвести «землю» из главного подъездного щита питания.

Сегодня выпускаются духовые шкафы разнообразных конфигураций, параметров, характеристик. На некоторых изделиях сзади расположен 3-контактный разъем, благодаря которому осуществляется подключение 3-жильного кабеля.

Другие же сего блага лишены – на них можно обнаружить лишь клеммник с винтами. С такими шкафами придется дополнительно немножко повозиться – нужно затянуть кабель винтами, а с другой стороны подключить евровилку.

На термометре задаем температуру 150 градусов и выжигаем заводскую смазку внутри духового шкафа. Возможно, а вернее наверняка, из нее повалит дым. Пугаться не нужно, для этого и существует понятие первого пуска – после того, как дым перестанет идти, духовкой можно будет полноценно пользоваться.

Проводка, ее сечение и автоматы

Подключение духового шкафа своими руками требует знания некоторых правил — последовательно расскажем обо всем. Продумывая нюансы, первое что надо сделать — оценить состояние действующей проводки и узнать ее сечение.

Если проводка прокладывалась недавно, сделана по всем правилам, на розеточную группу идет кабель 2,5 мм и стоит автомат на 16 А (или больше), можно любой духовой шкаф подключать при помощи сетевого шнура, вилки и розетки. Все действительно просто, но есть минусы:

Если вы согласны с этим, подключение духового шкафа действительно очень простое: установили, закрепили, включили.

На старые провода подключать солидную нагрузку нежелательно, но, если состояние проводки нормальное, она трехжильная с нормально работающим заземлением, это возможно. Чтоб проверить состояние изоляции, измеряем сопротивление изоляции жил.

Делают это при помощи мегаомметра. При соответствии нормам (не менее 0,5 МОм) духовой шкаф можно подключать. Один важный момент: сечение провода должно быть не менее 2,5 мм2 (медь), и установлен автомат подходящего номинала (16 А).

Сечение провода для духового шкафа

Если придется тянуть новую линию, для начала надо определиться с сечением жил кабеля. В среднем максимальная потребляемая мощность духовых шкафов — 3-3,8 кВт. Но это — пиковые нагрузки, в которых оборудование работает очень редко. В обычном режиме потребление редко бывает больше 2 кВт.

Это с солидным запасом по мощности (рекомендованная нагрузка до 5,9 кВт), но именно таковы рекомендации практически всех производителей и только при таких условиях они сохраняют свои гарантийные обязательства.

Таблица значений мощности и тока от сечения для скрытой проводки при однофазной схеме подключения 220 В

Сечение жилы провода, мм2	Диаметр жилы проводника, мм	Медные жилы		Алюминиевые жилы
		Ток, А	Мощность, Вт	Ток, А	Мощность, Вт
0.5	0.8	6	1300
0.75	0.98	10	2200
1	1.13	14	3100
1.5	1.38	15	3300	10	2200
2	1.6	19	4200	14	3100
2.5	1.78	21	4600	16	3500
4	2.26	27	5900	21	4600
6	2.76	34	7500	26	5700
10	3.57	50	11000	38	8400
16	4.51	80	17600	55	12100
25	5.64	100	22000	65	14300

Еще один нюанс: вся современная бытовая техника рассчитана на наличие заземления. Потому кабели используют трехжильные. Для прокладки в доме или квартире использовать можно ВВГнг, ВВГнгLs и другие его негорючие разновидности.

Также подходит NYM. эти кабели оптимальна по соотношению цена/качество. Нужны будут трехжильные — 3*2,5. Только при выборе измерьте диаметр провода и посчитайте сечение. Слишком многие производители стали для экономии делать жилы тоньше, чем заявлено. Потому контроль обязателен.

Вообще, подключение духового шкафа к электричеству с рекомендациями по применяемому кабелю и номиналам защитных средств (автоматов) подробно описано в паспорте изделия. И лучше прислушаться к рекомендациям производителя. Они не заинтересованы в поломках собственной продукции и выдают рекомендации с запасом прочности.

УЗО — надо или нет

Кроме автоматического защитного выключателя на духовой шкаф рекомендуют устанавливать УЗО. Автомат защищает линию от перегрева и от токов короткого замыкания. При этом от пробоя на корпус защитить он не в состоянии, а это — реальная опасность.

Именно потому рекомендуют ставить связку УЗО + АВ или дифавтомат (устройство, в котором совмещены все функции). Тогда при пробое изоляции на корпус или при случайном прикосновении к фазе никто не пострадает.

Выбор номинала УЗО прост: на ступень выше автомата. Если на линии стоит автомат на 16 А, УЗО должно быть на 25 А. Также надо выбрать ток утечки. Для выделенных линий это 10 мА.

Способы прокладки проводки

Вообще проводку принято прокладывать скрытно — в штукатурке или штробах. Но это пыльная и разрушительная работа, которая оставляет заметные следы. Хорошо, если можно все легко исправить, переклеив обои или перекрасив стены. Если нет, придется использовать другие способы прокладки кабеля.

В некоторых случаях просто протянутый кабель привлекает меньше внимания. Другое дело, что по горючим основаниям (деревянным стенам или перекрытиям) тянуть его надо в гофре и это точно заметно. В общем, вариант возможный, но не очень красивый.

Второй способ — протянуть линию в специальных плинтусах. Они выше и шире обычных, но зато провод можно дотянуть скрытно, он защищен от механических повреждений и эстетичность этого решения на высоте. К тому же выполняется легко, без пыли и особых проблем.

Какая розетка нужна для духового шкафа

Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично.

Если кухонный гарнитур имеет цоколь, установить ее за духовым шкафом, на несколько сантиметров выше уровня пола. Не самый лучший вариант. Недостатков много. Первый — сложный доступ. Чтобы выключить/включить духовку из сети, придется чуть ли не ложиться на пол, просовывая руку до самой стены.

Второй — высокая вероятность загрязнения. На кухне, даже под мебелью, скапливается жир, грязь. Они обязательно будут и на розетке, что ухудшает контакт, снижает электробезопасность.

Если между верхней панелью духового шкафа и столешницей остается свободное пространство, его можно использовать для установки розеток. Хороший вариант для оборудования зависимого типа. Оно должно подключаться к одной розетке.

Вариант «так себе» с точки зрения доступности подключения — чтобы включить/выключить из сети надо поднять варочную поверхность. Если необходимо подключить независимый духовой шкаф, этот вариант не проходит вообще.

Установить розетку в районе соседнего шкафа, выпилив в его задней стенке отверстие. Способ неплохой, доступ нормальный, с безопасностью тоже все неплохо. Единственный минус — рядом не всегда стоят шкафчики. Бывает, что это холодильник или другое оборудование.

Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.

Установка клеммной колодки

Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи.

Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.

В клеммных колодках «старого» образца — карболитовых — контакты открыты, такую колодку лучше установить в маленьком боксе. Чтобы не переплачивать за бокс, можно использовать стандартную распаечную коробку.

В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.

Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.

Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного. Это важно. Будьте внимательны.
