Это не просто строительный лист, а инженерное решение, разработанное для защиты от электрической дуги, пожаров и агрессивных сред.
Благодаря особой рецептуре и технологии прессования под высоким давлением, АЦЭИД сочетает в себе качества, недостижимые для обычных асбестоцементных или металлических изделий, делая его незаменимым в проектировании безопасных электроустановок.

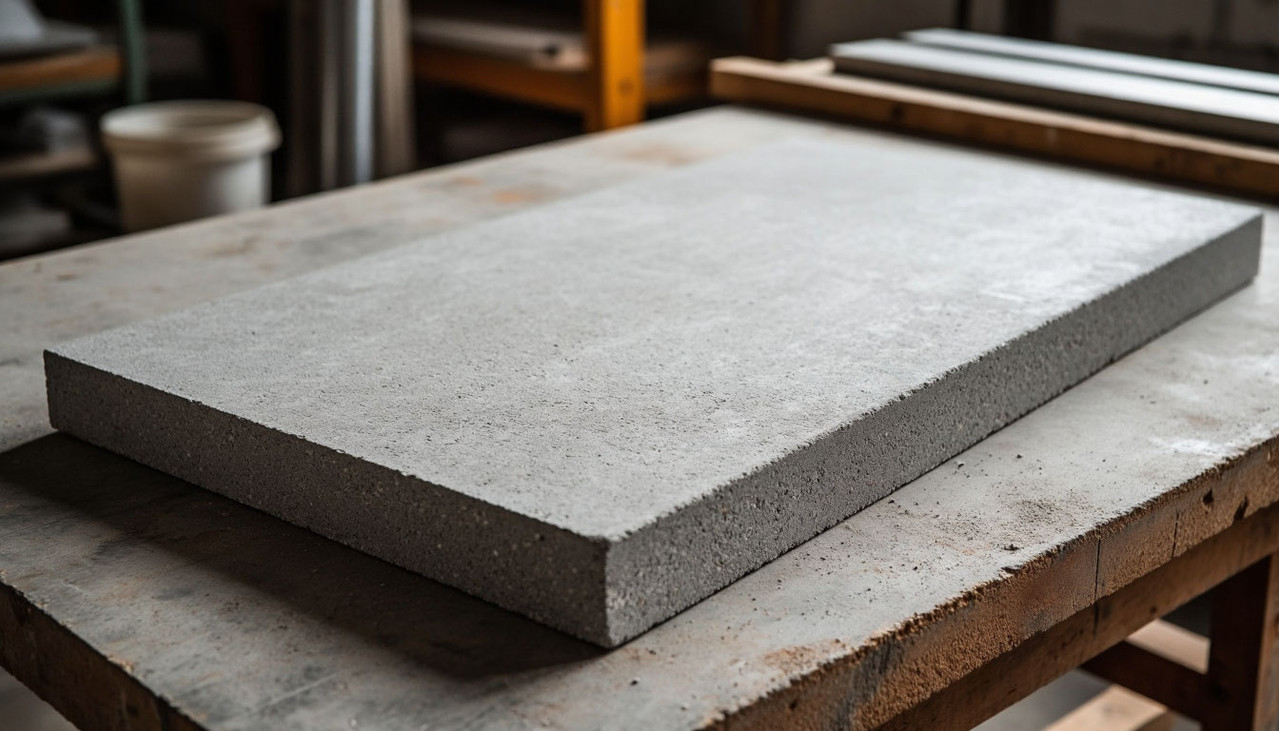

Что такое лист АЦЭИД: состав и технология производства
Аббревиатура АЦЭИД расшифровывается как АсбестоЦементный ЭлектроИзоляционный Дугостойкий. Это четко определяет его назначение.
В его состав входят три основных компонента:
- Портландцемент высоких марок: Формирует прочную неорганическую матрицу, устойчивую к высоким температурам.
- Высококачественный хризотиловый асбест: Служит армирующим волокном. Увеличенное, по сравнению с обычными листами, содержание асбеста и особая обработка волокна обеспечивают материалу исключительную механическую прочность, трещиностойкость и дугостойкость.
- Вода: Для затворения смеси.
Ключевое отличие — технология производства. Смесь формуется и подвергается прессованию под очень высоким давлением, после чего проходит автоклавную обработку.
Это приводит к получению материала с чрезвычайно высокой плотностью, низкой пористостью и однородной структурой, что и обуславливает его уникальные электроизоляционные и дугогасящие свойства.
Ключевое отличие от обычного асбестоцемента
В то время как обычный шифер или плоский лист предназначен в первую очередь для строительных целей (кровля, облицовка), АЦЭИД — это специализированный электротехнический материал.
Его свойства (дугостойкость, повышенная механическая прочность, точные размеры) нормированы строгими техническими условиями (ТУ) для применения в ответственных узлах электрооборудования.

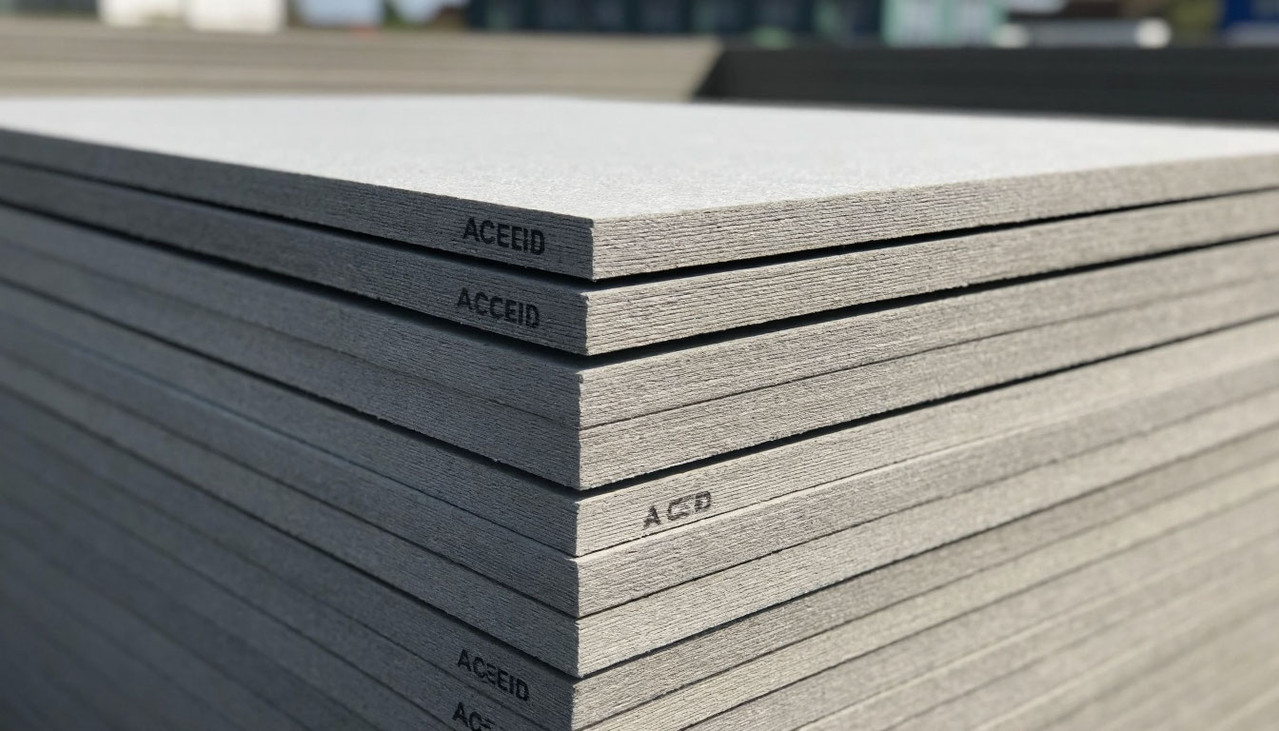

Основные преимущества и технические свойства листа АЦЭИД
1. Дугостойкость и электроизоляционные свойства
Это главное и уникальное преимущество. Лист АЦЭИД способен выдерживать воздействие электрической дуги высокой мощности, возникающей при коротких замыканиях в распределительных устройствах (до 10 кА и более).
Материал не пробивается дугой, не горит и не поддерживает горение. Под воздействием дуги его поверхность лишь обугливается, но не теряет структурной целостности, продолжая выполнять изолирующую и барьерную функцию. Он является диэлектриком и не проводит электрический ток.
2. Выдающаяся механическая прочность
Благодаря прессованию под высоким давлением лист АЦЭИД обладает высокой плотностью (до 2000 кг/м³) и, как следствие, повышенной прочностью на изгиб, сжатие и удар.
Он устойчив к вибрациям и механическим нагрузкам, что критически важно для монтажа в ячейках КРУ, корпусах агрегатов и на транспорте, где присутствуют постоянные динамические воздействия.
3. Пожаробезопасность и жаропрочность
Материал относится к классу негорючих (НГ). Он не только не горит, но и эффективно препятствует распространению пламени, не выделяя при нагреве токсичных газов.
Лист АЦЭИД сохраняет свои механические и изоляционные свойства при длительном воздействии высоких температур (до 400-500°C), что позволяет использовать его вблизи нагревающихся элементов оборудования.
4. Коррозионная и химическая стойкость
Асбестоцементная матрица инертна к воздействию масел, большинства растворителей, щелочей и атмосферных факторов (влаги, перепадов температур).
Лист не ржавеет, не гниет, не подвержен поражению грибком или микроорганизмами. Это гарантирует длительный срок службы даже в неотапливаемых, сырых или агрессивных промышленных средах.
5. Длительный срок службы и надежность
Комбинация всех перечисленных свойств обеспечивает экстремально долгий срок эксплуатации материала — 30 лет и более.
Он не стареет под действием электрических полей, не теряет прочности со временем, что делает его капитальным решением для защиты электроустановок на протяжении всего жизненного цикла оборудования.
Таблица преимуществ листов АЦЭИД
| Преимущество | Техническая характеристика | Практическая выгода | Результат для объекта |
|---|---|---|---|
| Дугостойкость | Выдерживает кратковременное воздействие электрической дуги до 10 кА | Локализация аварии, предотвращение распространения пламени и повреждения соседнего оборудования | Повышение пожарной безопасности электроустановок, снижение ущерба от аварий |
| Электроизоляция | Диэлектрик, электрическая прочность ≥ 3 кВ/мм | Возможность использования в качестве изолирующих перегородок и оснований в КРУ | Снижение риска поражения персонала током, возможность компактного монтажа оборудования |
| Механическая прочность | Плотность 1800-2000 кг/м³, прочность на изгиб ≥ 25 МПа | Устойчивость к вибрациям, ударным нагрузкам, возможность создания несущих конструкций | Долговечность защитных конструкций, отсутствие деформаций в процессе эксплуатации |
| Термостойкость | Рабочая температура до 400°C, класс негорючести НГ | Сохранение свойств при нагреве, препятствование распространению огня | Защита от возгораний, возможность применения вблизи нагревательного оборудования |
| Химическая стойкость | Инертность к маслам, щелочам, атмосферным воздействиям | Эксплуатация в цехах, на открытом воздухе, в условиях агрессивных сред | Не требует дополнительной защиты, сохраняет внешний вид и свойства десятилетиями |
| Экологичность эксплуатации | Отсутствие выделения вредных веществ при нормальной эксплуатации | Безопасность для персонала при соблюдении условий монтажа и эксплуатации | Соответствие требованиям охраны труда, возможность использования в жилых зонах |
| Технологичность обработки | Возможность резки, сверления, фрезерования стандартным инструментом | Простота монтажа, изготовления деталей сложной формы на месте установки | Сокращение сроков монтажа, возможность адаптации под конкретные проектные решения |
Сравнение листа АЦЭИД с альтернативными материалами
| Параметр / Материал | Лист АЦЭИД | Стальной лист (оцинкованный) | Гетинакс / Текстолит (электротехнический) | Обычный асбестоцементный лист (ЛП-П) |
|---|---|---|---|---|
| Дугостойкость | Очень высокая (основное назначение) | Проводит ток, дуга прожигает | Средняя/низкая (горит, карбонизируется) | Низкая (расслаивается под действием дуги) |
| Электроизоляционные свойства | Диэлектрик | Проводник | Диэлектрик | Диэлектрик (но худшего качества) |
| Огнестойкость | НГ (негорючий) | НГ, но деформируется | Горючий (Г4) | НГ (негорючий) |
| Механическая прочность | Очень высокая | Высокая | Средняя | Высокая |
| Стойкость к агрессивным средам | Высокая | Средняя (корродирует без покрытия) | Низкая (гигроскопичен) | Высокая |
| Основная сфера применения | Искрогасящие перегородки, корпуса КРУ, электротехника | Корпуса, обшивка, строительство | Прокладки, панели в слаботочных устройствах | Строительство, облицовка |
Области применения листа АЦЭИД
Благодаря своим уникальным свойствам, материал находит применение в самых ответственных узлах энергетики и промышленности.
1. Электроэнергетика и распределительные устройства
- Искрогасящие перегородки и барьеры в ячейках комплектных распределительных устройств (КРУ, КСО) на напряжение 6-35 кВ. Они разделяют отсеки, предотвращая распространение дуги при внутренних коротких замыканиях.
- Корпуса и обшивка камер для гашения дуги в выключателях нагрузки, контакторах.
- Основания и панели для монтажа электрооборудования, требующие изоляции и дугозащиты.
2. Промышленное оборудование и транспорт
- Обшивка и изоляция в силовых шкафах, пусковых панелях крупных станков и агрегатов.
- Защитные кожухи на электрифицированном железнодорожном транспорте (электровозы, электропоезда).
- Элементы конструкций в рудничном и взрывозащищенном оборудовании.
3. Специальное строительство
- Огнестойкие перегородки и облицовка в помещениях с электроустановками (щитовые, подстанции).
- Изоляционные плиты в условиях повышенной влажности и агрессивных паров.
Дополнительные аспекты применения и экономическая эффективность
При выборе материалов для электротехнических применений важно учитывать не только технические характеристики, но и экономическую составляющую.
Лист АЦЭИД, при более высокой начальной стоимости по сравнению с обычным асбестоцементом, демонстрирует исключительную экономическую эффективность в долгосрочной перспективе.
Его долговечность исключает необходимость замены в течение десятилетий, а высокие защитные свойства предотвращают многомиллионные убытки от возможных аварий.
Специалисты металлургической компании АРС-Сталь считают, что правильный выбор специализированных материалов на этапе проектирования является ключевым фактором надежности и безопасности объектов энергетической инфраструктуры.
Особенности монтажа и обработки
- Резка: Для получения чистого кромки без сколов рекомендуется использовать оборудование с алмазным диском (циркулярная пила, отрезная машина) с подачей воды для подавления пыли. Возможна также резка лобзиком с твердосплавной пилкой.
- Сверление: Выполняется победитовыми или алмазными сверлами. Для снижения пылеобразования также рекомендуется использовать воду.
- Крепление: Листы крепятся к металлическим или другим конструкциям с помощью винтов, болтов или заклепок через предварительно просверленные отверстия. Для обеспечения надежного контакта и предотвращения сколов под головки крепежа рекомендуется подкладывать металлические шайбы.
- Герметизация стыков: В особо ответственных случаях стыки между панелями могут герметизироваться специальными негорючими составами для повышения степени защиты.
Часто задаваемые вопросы (FAQ)
1. Чем лист АЦЭИД отличается от обычного плоского асбестоцементного листа (ЛП-П)?
Это материалы разного назначения и качества. Обычный ЛП-П — строительный, общего назначения. АЦЭИД — электротехнический, специальный. Отличия: более высокая плотность и прочность за счет повышенного давления прессования, гарантированная дугостойкость (проверяется испытаниями), более точная геометрия и часто более высокое качество поверхности. Состав и пропорции сырья также могут отличаться.
2. Можно ли использовать АЦЭИД для внешней облицовки здания?
Технически — да, он обладает атмосферостойкостью. Однако экономически это нецелесообразно, так как его стоимость значительно выше стоимости обычного облицовочного асбестоцементного листа. Его применение для фасадов оправдано только в уникальных случаях, когда требуется совместить облицовку с функцией электроизоляции или особой пожарозащиты (например, на здании подстанции).
3. Какой срок службы у перегородок из АЦЭИД в КРУ?
Срок службы самих перегородок из АЦЭИД, при отсутствии аварийных воздействий, сопоставим со сроком службы распределительного устройства и может составлять 25-30 лет и более. Материал не стареет и не теряет свойств со временем в нормальных условиях эксплуатации.
4. Какова максимальная толщина листа АЦЭИД?
Стандартная толщина листов АЦЭИД составляет от 6 до 16 мм. Наиболее распространены толщины 8, 10 и 12 мм. Для особо ответственных применений, требующих повышенной механической прочности, могут изготавливаться листы толщиной до 20 мм. Выбор толщины зависит от расчетных механических и электрических нагрузок.
5. Какие средства индивидуальной защиты нужны при работе с АЦЭИД?
При механической обработке (резке, сверлении) обязательно использование респиратора для защиты органов дыхания от асбестосодержащей пыли, защитных очков для глаз и перчаток для рук. Рекомендуется проводить работы на открытом воздухе или в помещениях с эффективной вытяжной вентиляцией, а также использовать смачивание материала для подавления пыли.
6. Можно ли использовать АЦЭИД в жилых помещениях?
Готовое изделие из АЦЭИД безопасно для эксплуатации в жилых помещениях, так как асбестовые волокна прочно связаны цементной матрицей и не выделяются в воздух. Однако его применение в жилищном строительстве ограничено из-за высокой стоимости и специализации материала. Основное применение — технические помещения (щитовые, подвалы с электрооборудованием).
7. Существуют ли аналоги АЦЭИД без содержания асбеста?
Да, существуют современные дугостойкие материалы на основе фиброцемента с армированием синтетическими или минеральными волокнами. Они обладают схожими электротехническими свойствами и считаются более экологичными. Однако их стоимость, как правило, значительно выше, а некоторые механические характеристики могут уступать традиционному АЦЭИД.
8. Как проверить качество листа АЦЭИД при покупке?
Качественный лист должен иметь однородную структуру без расслоений и трещин, ровные края и четкую геометрию. Поверхность должна быть плотной, при легком постукивании должен раздаваться звонкий звук (признак высокой плотности). Обязательно запросите у поставщика паспорт качества или сертификат соответствия с указанием основных технических характеристик и результатов испытаний на дугостойкость.
Заключение
Лист АЦЭИД — это яркий пример специализированного материала, созданного для решения конкретной, критически важной задачи: обеспечения безопасности при коротких замыканиях в электроустановках.
Его уникальные свойства — выдающаяся дугостойкость, сочетающаяся с высокими механическими характеристиками, абсолютной негорючестью и долговечностью — делают его незаменимым компонентом современных систем распределения электроэнергии.
Внедрение перегородок и корпусов из АЦЭИД в конструкцию КРУ, щитов и промышленного оборудования позволяет существенно повысить уровень пожарной и электрической безопасности, минимизировать последствия аварий и защитить дорогостоящее оборудование и жизни людей.
Несмотря на развитие новых технологий, этот проверенный временем материал продолжает оставаться эталоном надежности и эффективности в своей нише, демонстрируя, что правильное сочетание традиционных компонентов и передовых технологий производства способно дать результат, превосходящий многие современные аналоги.
