Как отрегулировать двери шкафа купе с рельсовым ходом

После сборки шкафа-купе оказалось что одна из дверок перекошена. Это не дефект — двери шкафа купе с рельсовым ходом поддаются регулировке. Такая операция может понадобиться и после продолжительной эксплуатации и после переезда мебели на новую квартиру.

Регулировка дверей шкафа купе с рельсовым ходом

Механизм шкаф купе

Шкаф-купе является одним из наиболее удобных элементов современной мебели для хранения различных предметов быта, одежды и прочего. Может быть встроенным или корпусным. Последний состоит из нижнего цоколя, боковых панелей, стойки, перегородок и верхней крышки, последними устанавливаются раздвижные двери.

Особенностью такого варианта является его мобильность и универсальность. Встроенный шкаф-купе позволяет сэкономить средства на установке боковых панелей, задней стенки, крышки и иногда цоколя.

Также его можно адаптировать в любую свободную нишу, он будет выглядеть очень привлекательно и гармонично. За счёт того, что стены в комнате зачастую не идеально ровные, то всё внутреннее содержание необходимо регулировать индивидуально.

Механизм шкаф купе

Шкаф можно разделить на 2 главные зоны – система хранения – то, что находится внутри и система раздвижных дверей – то, что позволяет добраться до внутреннего содержания.

Раздвижные двери – это главный элемент шкафа-купе. Они скользят по направляющим, открывая и закрывая доступ к внутреннему наполнению. Если шкаф имеет 2 двери, то открытой может быть только половина конструкции: левая или правая её часть.

А если у шкафа 4 или 6 дверей, то открытой может быть ещё и центральная часть. В вариантах с нечётным количеством дверей, открытой может быть меньшая часть: трёхдверный шкаф-купе – 1, пятидверный – 2/5, семидверной – 3/7.

Дверь шкафа-купе состоит из металлической рамы и наполнения. В комбинированных моделях кроме рамки могут быть встроены также специальные разделители, куда вставляются выбранные элементы наполнения, такие как стекло, зеркало, пластик или плита ДСП/МДФ.

Механизм шкаф купе

    Существует 3 основные вида раздвижных систем:

  • Стальная – самый бюджетный вариант. Вес двери переносится на регулирующий болт нижней направляющей, задачей которого является выравнивание полотна в строго вертикальном положении. Под постоянным давлением дверей, резьба способна сорваться и заблокировать движение дверей по направляющей.
  • Подвесная – система, где есть только одна верхняя направляющая. Обладает своими преимуществами и недостатками. Важно учитывать, что наиболее дешёвые её варианты крайне недолговечны, не могут обеспечить плавность хода.
  • Алюминиевая – наиболее популярная система, которая имеет очень лёгкий вес. Предотвращает возможную деформацию двери. Она очень надёжна, практична и долговечна. Стоит подробнее рассмотреть принцип работы такой системы.

Резюмируя, можно выделить основные этапы установки раздвижной системы шкафа-купе: установка направляющих, крепление колёсиков, монтирование стопоров, вертикальная регулировка шкафа и наклейка ворсовой ленты.

Рельсы для шкафа купе

Итак, двери-купе собраны, нам осталось прикрепить верхний и нижний направляющие рельсы к каркасу шкафа, а затем установить раздвижные полотна. Если оценить сложность выполнения данной задачи, то по сравнению со сборкой дверей здесь всё гораздо проще.

Однако, как вы, наверное, догадались, будь всё легко и просто, то и не понадобилась бы эта публикация. Предлагаю перейти к делу.

Итак, нам надо установить направляющие рельсы в шкаф-купе. Вообще, без рельсов установка раздвижных дверей просто невозможна. Ведь благодаря направляющим, они легко перемещаются внутри системы, обеспечивая качественный раздвижной эффект по типу «купе».

Сразу хочу сказать о длине направляющих. Их длина должна быть строго равна ширине проёма шкафа-купе, в который они будут установлены. Чем меньше погрешность, тем эффектнее будет выглядеть ваш шкаф. Ведь направляющие рельсы находятся в видимой части изделия, и чем больше щель между боковой стенкой шкафа и рельсом, тем сильнее она будет бросаться в глаза.

Так что, сразу настраивайте себя на то, что длина направляющих должна быть равна ширине проёма. Двери шкафа-купе скользят при помощи колёсиков по нижней и верхней направляющей.

Нижняя направляющая. Металлическая профилированная планка с продольными полозьями служит для плавного скольжения несущих колёсиков. Является опорной, выдерживает вес двери. К ней крепятся ходовые ролики, которые и помогут ей катиться.

Если шкаф встроенный, то такая планка крепится к полу с помощью болтов или специализированной клеящейся ленты, которая не повреждает поверхность пола.

Рельсы для шкафа купе

Верхняя направляющая – П-образная или Ш-образная профилированная планка, задачей которой является стабилизация раздвижной двери в вертикальном положении. Крепится по всей ширине шкафа и соединяются с направляющей при помощи винтов.

Рельсы для шкафа купе

Колесико для шкафа купе

Одними из ключевых элементов раздвижной системы являются ролики. Основное предъявляемое к ним требование – это обеспечение бесшумности и плавности скольжения дверных полотен.

    Ролики выпускаются с ободками из:

  1. резины;
  2. тефлона;
  3. пластика;
  4. тармонида (отвердевшего композита);
  5. стали.

Для изготовления роликовых механизмов используются закрытые подшипники, защищенные от попадания внутрь пыли, грязи и инородных тел.

Колесико для шкафа купе

Верхние ролики выполняют поддерживающую функцию в нижне-опорной раздвижной системе. Они фиксируют дверное полотно в вертикальном положении. Механизм состоит из пары прорезиненных колесиков.

Резина на внешнем ободе способствует понижению шума и стука при качении двери купе. Верхние ролики различаются по габаритам и конструкции, в зависимости от типа вертикального профиля.

Асимметричный ролик устанавливается на открытый профиль, а симметричный – на закрытый.

Нижний ролик выполняет основную опорную функцию и несет всю нагрузку от двери. Наличие в механизме впрессованного подшипника говорит о качестве подвижного ролика и его длительном сроке службы, а использование амортизационной пружины – о максимальной плавности и мягкости хода створки.

Следует отметить, что с помощью нижнего ролика регулируется положение двери купе относительно стенок шкафа, чем компенсируется неровность пола. Поднять или опустить одну из сторон можно от 15 мм до пары сантиметров.

Колесико для шкафа купе

Дверные полотна весом до 60кг комплектуют двумя парами роликов. На конструкции, имеющие массу свыше 60 кг, ставят четыре пары роликовых механизмов. Но не стоит экспериментировать с массивными полотнами – максимальным считается вес в 100кг.

Некоторые производители запрессовывают ролики внутрь алюминиевых дверных рамок. В купейных вариантах со стальными раздвижными системами роликовые механизмы устанавливают в верхней и нижней части с внутренней стороны полотен. Для обеспечения плавности и смягчения хода двери купе, на движущиеся части иногда дополнительно наносят специальный состав.

Стопор для двери шкафа купе

Стопор двери и уклон пола. Если в комнате пол имеет не одинаковую высоту, т.е. в какой-то части помещения угол наклона будет больше, то шкаф тоже может стоять под уклоном. Поскольку дверцы имеют свободный ход, то они способны открываться самостоятельно без участия человека, склоняясь в сторону.

Чтобы этого избежать, устанавливаются стопора – снизу и сверху. При наезде ролика на стопор, дверца фиксируется в одном положении. Он может крепиться и сниматься самостоятельно, в любой момент использования шкафа.

Стопор для двери шкафа купе

Владельцы двухдверных шкафов могут сказать: «А зачем он нужен? Двери моего шкафа отлично функционируют и без стопоров!» В принципе, при эксплуатации двухдверных шкафов-купе вы можете не почувствовать острой необходимости в установке стопоров. Но начиная с трёхдверных конструкций, потребность в данном функционале ощущается более остро.

Вы только представьте себе, как после каждого открывания шкафа, вам приходится ровно выставлять все три (четыре, пять) раздвижные двери. Ведь без стопоров, они свободно перемещаются по нижнему рельсу.

А если ещё и каркас шкафа-купе не выставлен в строго горизонтальном положении, то, боюсь, вам даже не удастся идеально расставить двери. В общем, стопоры просто необходимы в раздвижных системах шкафов-купе.

Стопор для двери шкафа купе

Как же стопору удаётся зафиксировать раздвижную дверь в нужном положении? Всё очень просто! Видите, на фото слева показано, как выглядит стопор, установленный в нижний направляющий рельс. Благодаря своим пружинящим свойствам, верхние изогнутые пластины упираются в верхнюю часть колеи рельса.

А вот посредине стопора между изогнутыми пластинами образуется зазор. Ролик двери движется внутри колеи нижнего рельса, наезжает на изогнутую пластину стопора и проваливается в зазор между пластинами. В результате этого ролик блокируется, и при закрывании фиксируется в необходимом нам месте.

Чтобы открыть дверь купе, достаточно просто приложить небольшое дополнительное усилие в том направлении, куда вы хотите её переместить. В результате чего ролик выедет из зазора между пластинами стопора, и створка свободно покатится по нижнему рельсу. Как видите, здесь нет ничего сложного.

Как отрегулировать двери шкафа купе

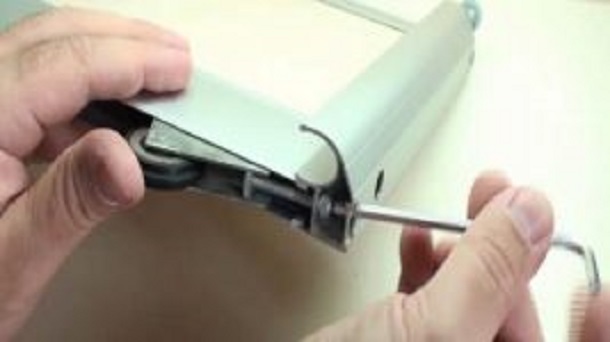

Чтобы отрегулировать полотно двери вертикально, найдите возле нижней части (где размещаются движущиеся механизмы) кронштейн с болтом.

Если его крутить против часовой стрелки – дверное полотно будет подниматься (один оборот болта примерно поднимет на 1 миллиметр). И наоборот – если крутить болт за часовой стрелкой – створка будет опускаться.

Как отрегулировать двери шкафа купе

Если после закрытия шкафа-купе дверца неплотно прижимается к рамке, то дополнительно вам нужно отрегулировать горизонтальный ход. Рядом с первым кронштейном найдите второй (он чаще размещается на вертикальной боковой стенке внизу или посередине).

Точно также крутим болт и регулируем ход двери. Обязательно после окончания процедуры проверьте, нормально ли открывается-закрывается шкаф, нигде ли не скрепит и так далее.

В некоторых моделях выполняется дополнительная регулировка дверей шкафа купе. К примеру, у шкафов «СТЕРХ» ещё посредине присутствует уплотнительная рамка, на которой размещается затворный замок.

Там также есть кронштейн, который регулирует ход двери взад-вперед. Иногда встречаются шкафы, где регулировка выполняется полностью рельсами. То есть, подбирать высоту и прижим необходимо для рельс. Правда такие модели шкафов уже давно не выпускаются, поэтому вряд ли они вам встретятся.

И не забывайте, что на размещение двери также влияет изношенность движущегося механизма. Хотя бы два раза в год необходимо полностью перебирать ролики, смазывать их машинным маслом или механической смазкой.

В противном случае – механизм выйдет из строя. А заменить его весьма сложно, так как запасные детали довольно-таки непросто найти. Чтобы быть уверенным в том, что регулировка была выполнена правильно, просто попробуйте, не шатается ли дверь взад-вперёд.

Если есть хоть малейший люфт, которого до регулировки не было, то тогда ищите свою ошибку и продолжайте регулирование механизма.

Как выровнять двери в шкафу

Наиболее часто встречающаяся проблема, обусловленная проседанием одной из сторон двери, заключается в перекосе полотна. Он определяется образовавшимся вверху или внизу зазором между торцом закрытой створки и боковой стойкой шкафа.

Причиной возникшей неполадки является ослабление и выкручивание регулировочного винта, отвечающего за вертикальность боковой кромки дверей. Подобный дефект происходит из-за вибрации подвижных створок в процессе их перемещения.

    Отрегулировать положение полотна и устранить его перекос несложно, руководствуясь следующей инструкцией:

  • Для начала нужно отыскать в нижней части бокового торца двери кронштейн с двумя винтами. В случае если он располагается под наклеенной буферной лентой, ее необходимо аккуратно приподнять и отодвинуть.
  • В нижний регулировочный винт установленного кронштейна, шлиц которого обычно представляет собой утопленный шестигранник, вставляется ключ соответствующей формы и размера.
  • Вращением ключа по или против часовой стрелки производится регулировка двери, в результате чего ее боковую сторону можно опустить или приподнять. Один полный оборот соответствует, как правило, вертикальному смещению полотна примерно на 1 мм.
  • Таким образом добиваются устранения перекоса и образующегося зазора. Для закрытой двери подбирают положение, при котором ее торец и боковая стойка шкафа купе будут параллельны.

Не стоит забывать и про зазор между нижним краем дверной створки и направляющей, который в идеале должен составлять не более 6 мм.

Как выровнять двери в шкафу

Рано или поздно можно заметить, что при закрывании шкафа дверь перестала плотно примыкать к боковой стенке и слегка откатывается назад. Такой дефект вызван, скорее всего, незначительным уклоном поверхности пола, визуально не определяемым. Чтобы каждое полотно шкафа купе заняло свое место, потребуется отрегулировать фиксирующий стопор.

    Для этого необходимо:

  1. установить каждую створку таким образом, чтобы она плотно примкнула к боковой поверхности шкафа;
  2. на нижней направляющей карандашом сделать метки в том месте, на которое приходится центр ролика – либо левого, либо правого, в зависимости от местоположения и ориентации регулируемого полотна;
  3. отодвинуть дверь в сторону, а затем с помощью спицы или отвертки сместить стопор таким образом, чтобы его центр совпал с выполненной ранее отметкой.

Если стопор установлен правильно, то наехавший на него ролик дверей зафиксируется в нужном положении. При этом полотно плотно примкнет к боковине шкафа.

Как выровнять двери в шкафу

Некоторые модели шкафов купе имеют в своей конструкции несколько дверных полотен, которые в процессе эксплуатации смещают установленные изначально стопоры. Выставить правильный останов каждой створки относительно ширины шкафа можно аналогично вышеописанному способу.

Как снять двери шкафа купе

    Как снять двери шкафа купе по шагам:

  • Если на дверях вашего шкафа купе установлен доводчик, то сначала нужно снять именно его. Будет достаточно того, что вы открутите доводчик от дверного полотна. От коробки шкафа его лучше не отсоединять. Тогда вам не придется заново заниматься наладкой доводчика при повторном монтаже.
  • С обеих сторон дверей шкафа купе, сверху, находятся стопоры. Вам следует поочередно открутить болты на них и снять стопоры. Тогда они не будут мешать сойти дверям со своих направляющих.
  • Снимать двери шкафа купе следует поочередно.
  • Закройте двери шкафа купе и приподнимите нижний угол одной из них. При помощи отвертки, отпружиньте нижний ролик так, чтобы он выскочил из паза.
  • Осторожно приподнимая дверь, нижнюю ее часть легонько потяните на себя, пока она не выйдет из механизма.
  • Опустите низ двери на пол. А верхнюю ее часть вытяните из направляющей.
  • После того, как вы снимете одну створку, те же действия следует произвести со второй, третьей и т.д.
  • Если двери вашего шкафа купе очень тяжелые, лучше будет прибегнуть к чьей-либо помощи при их демонтаже.

Как поставить колесики на шкаф купе

Для монтажа роликов требуется определиться со способом их крепления. Для этого необходимо грамотно зафиксировать направляющие, так как именно они гарантируют простоту, легкость и высокое качество открывания и закрывания створок конструкции.

Основными элементами системы выступают рельсы, так как непосредственно по ним происходит перемещение створки в горизонтальном положении.

    В систему дополнительно входят элементы:

  1. роликовые опоры;
  2. заглушки, предназначенные для профиля;
  3. качественные уплотнители;
  4. надежные фиксаторы;
  5. иная фурнитура небольшого размера;
  6. другие устройства, причем их наличие зависит от особенностей выбранных роликов.

Крепление зависит от выбранного типа системы. Если делается верхняя раздвижная система, то двери подвешиваются на управляющей, располагающейся вверху проема. Ролики перекатываются по этой направляющей.

Нижняя направляющая в такой системе выступает только в качестве фиксатора, вдоль которого передвигаются ролики. Если монтаж выполнен грамотно, то отсутствуют колебания полотна.

К плюсам такой системы относится то, что получается привлекательный внешний вид шкафа, а также обеспечивается легкость открывания створок.

Нижняя система обладает аналогичным устройством, но в качестве опоры выступает нижний профиль. Верхние рельсы и ролики необходимы лишь для того, чтобы створки не выпадали.

Комбинированная система предполагает установку опор вверху и внизу. Такой вариант крепления створок считается наиболее надежным и качественным, но установка и регулировка всех элементов – это сложный процесс.

Таким образом, крепление может выполняться разными способами, которые выбираются после изучения материала изготовления дверей, их массы и иных параметров. Выбор зависит от удобства использования и финансовых возможностей. Если имеется шкаф большого размера и массы, то желательно ориентироваться на установку комбинированной системы.

Ролики для двери шкафа купе являются обязательными элементами, если применяются раздвижные системы для открывания створок. Они могут изготавливаться из различных материалов, а также могут быть представлены в разных видах. От их грамотного выбора и установки зависит безопасность и комфортность использования всей мебели.

При этом важно, чтобы не возникало посторонних и громких звуков в момент эксплуатации конструкции. Если тщательно разобраться в ее устройстве, монтаж и регулирование может осуществляться самостоятельно.

Как поставить колесики на шкаф купе

Регулировка роликов на двери шкафа купе

Роликовые механизмы в современных шкафах – купе делятся на подвесные и опорные. Соответственно, если колесо кронштейна имеет нагрузку и двигается вверху конструкции, то на дверях установлена подвесная система. Движение ролика по нижнему треку направляющего является опорной.

Недорогие подвесные роликовые системы часто используются для установки в шкафах-купе эконом- класса. Различаются между собой видом нижних кронштейнов, которые скользят в нижнем направляющем и удерживают дверь от выпадения.

Нередко приобретаются при создании шкафа-купе своими руками, простота установки заслуживает особого внимания домашних умельцев. В регулировке роликовая пластина подымается или опускается в соотношении с нижним кронштейном.

Как поставить колесики на шкаф купе

Во всемирно известной мебели ИКЕА представлены шкафы с подвесным роликовым механизмом. Обратим наше внимание на систему хранения ПАКС, двери снабжены только качественными комплектующими собственного производства.

Как поставить колесики на шкаф купе

В элитной, например, итальянской мебели, также можно встретить подвесной ролик – это массивный механизм с подшипником и регулировочным винтом, нижний кронштейн снабжен защелкой – дополнительным устройством с колесиком для плавного движения двери.

Тяжелые большие двери в эксклюзивных шкафах снабжены регулировочным шпилем, который находится внутри, натяжка или ослабление данного элемента позволяет выровнять её по торцу.

Как поставить колесики на шкаф купе

Подходя ближе к теме, хотелось бы напомнить, что регулировка дверей на шкафе – купе напрямую связана с корпусом шкафа. Вся конструкция должна быть установлена по уровню, или близкому по этому значению, не шататься; детали соединены ровно – выполнена правильная сборка шкафа-купе по техническим инструкциям от производителя мебели.

Стандартный роликовый механизм способен отрегулировать зазор лишь на небольшое расстояние от 5 до 20 миллиметров, в зависимости от конфигурации.

Как поставить колесики на шкаф купе

В направляющих, по которым движется ролик, устанавливаются ограничители или отбойники – они останавливают дверь в определенном значении и препятствуют жесткому удару полтен, двигающимися в одном направлении. Механический доводчик цепляет и плавно доводит полотно в фиксированное положение. Корректировка этих деталей также связана с функциями дверей.

Отдельно остановимся на дверях шкафа купе, где основой движения является нижний ролик. Наш рынок насыщен производителями данной продукции. Основные поставщики используемых механизмов для дверей шкафа купе – KOMANDOR RAUMPLUS ABSOLUT ARISTO KRAUSS. Наиболее часто встречающиеся КОМАНДОР и РАМПЛЮС.

Регулировка двери происходит за счет винта, установленного на механизме. Полотно подымается или опускается относительно боковины шкафа, если зазор между створкой и боковиной в низу – поднимается ролик, ближний к боковине; если зазор наверху, то дальний ролик двери – от боковины.

В нижнем направляющем установлена скоба для фиксации ролика, перемещение скобы способствует остановке двери на нужном месте в направляющем.

Как поставить колесики на шкаф купе

Ролики системы КОМАНДОР находятся сзади дверей и визуально доступны, если заглянуть в шкаф. Механизм снабжен винтом, под крестовую отвертку, при откручивании против часовой стрелки угол двери подымается, против часовой – опускается. На винте присутствует гайка-фиксатор, которую ослабляем для регулировки и закручиваем после работ.

Как поставить колесики на шкаф купе

Стопор для шкафа купе как установить

Монтаж или замена стопора делается за пару минут. Он помещается в углублении нижнего трека. Вопрос его количества зависит от количества дверей.

    Установка происходит следующим образом:

  • до того, как направляющая будет привинчена к подиуму шкафа, в углубление со стороны торца трека, следует просунуть стопор;
  • стопор просовываем в колею, раздвинутыми частями кверху;
  • протягиваем стопор до нужного места на треке, где впоследствии будет стопориться колесико дверей;
  • после этого, направляющую прикручиваем к подиуму шкафа.
