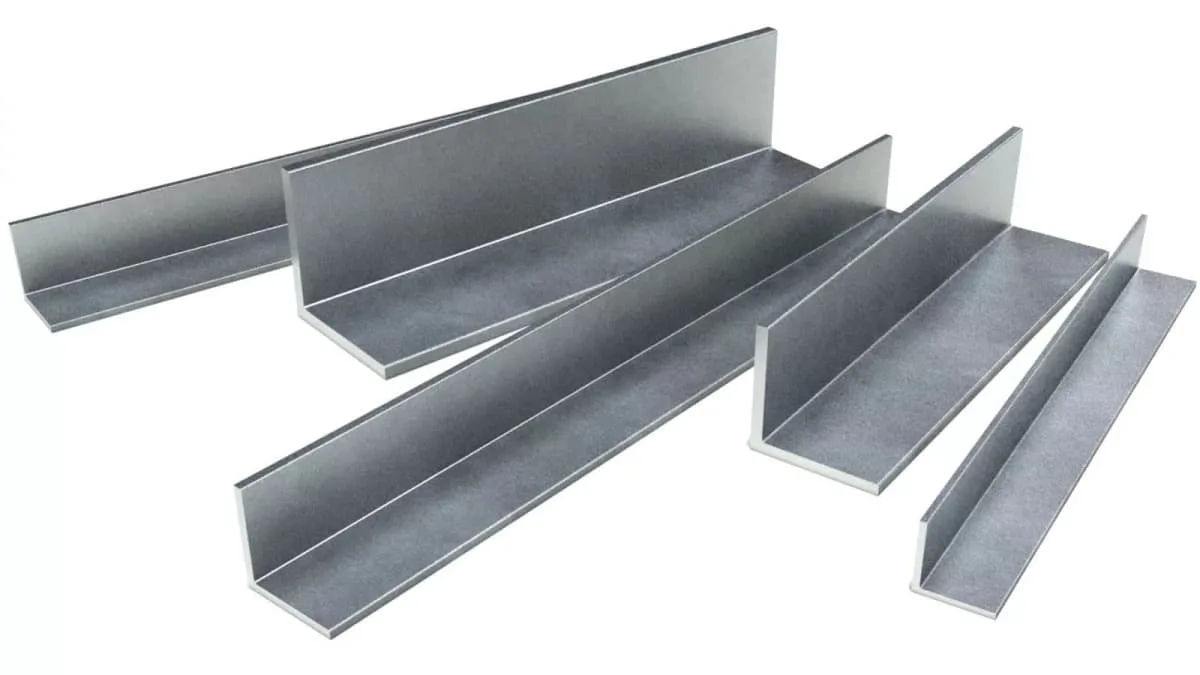

Уголок стальной горячекатаный — один из самых распространённых видов металлического профиля, применяемого в строительстве, машиностроении и производстве металлических конструкций. Он представляет собой металлический профиль с прямым углом между полками и изготавливается методом горячей прокатки. Актуальность темы обусловлена тем, что уголки обеспечивают прочность и устойчивость конструкций, а также являются универсальным элементом для реализации различных инженерных решений.
В статье подробно рассматриваются виды, свойства и области применения горячекатаных стальных уголков, а также даются практические рекомендации по выбору.
Основные виды и стандарты
Горячекатаный уголок классифицируется по нескольким критериям:
-
Форма сечения
-
Равнополочный — обе полки имеют одинаковую ширину. Используется для несущих конструкций, рам, каркасов.
-
Неравнополочный — одна полка шире другой. Применяется в конструкциях, где требуется усиление одной стороны или стыковка с другими элементами.
-
-
Метод изготовления
-
Горячекатаный — металл нагревается до высокой температуры и прокатывается в заданную форму. Такой уголок отличается высокой прочностью и однородной структурой.
-
Холодногнутый — металл формируется без нагрева, подходит для лёгких конструкций и декоративных целей.
-
-
Стандарты
Наиболее распространённые стандарты для горячекатаных уголков в России:-
ГОСТ 8509-93 — равнополочный уголок.
-
ГОСТ 8510-86 — неравнополочный уголок.
-
Пример размеров равнополочного уголка (ГОСТ 8509-93):
| Ширина полки (мм) | Толщина стенки (мм) | Масса 1 м (кг) |
|---|---|---|
| 40 | 4 | 3.13 |
| 50 | 5 | 5.19 |
| 75 | 6 | 9.26 |
| 100 | 8 | 15.1 |
Материалы и свойства
Горячекатаный уголок изготавливается из углеродистой и низколегированной стали. Основные характеристики:
-
Прочность — высокая несущая способность благодаря равномерной структуре металла после горячей прокатки.
-
Твердость — устойчивость к деформации под нагрузкой.
-
Коррозионная стойкость — зависит от марки стали и наличия защитного покрытия (оцинковка, покраска).
-
Пластичность — возможность сварки и гибки без разрушения металла.
Марки стали для уголков:
| Марка стали | Основные свойства | Применение |
|---|---|---|
| Ст3пс/сп | Общее строительство, доступная цена | Каркасы, фермы, опоры |
| 09Г2С | Повышенная прочность, устойчивость к атмосферным воздействиям | Мостовые конструкции, наружные каркасы |
| 20 | Легко поддаётся сварке и обработке | Машиностроение, оборудование |
Применение горячекатаного уголка
Горячекатаный уголок используется в различных сферах, включая:
-
Строительство
-
Несущие каркасы зданий и сооружений.
-
Металлоконструкции, фермы, мосты.
-
Лестничные марши и ограждения.
-
-
Машиностроение
-
Рамы оборудования и транспортных средств.
-
Подкосы и опорные конструкции.
-
-
Инженерные конструкции
-
Сборные металлоконструкции.
-
Опоры для трубопроводов и электросетей.
-
-
Хозяйственные и декоративные цели
-
Стеллажи и полки.
-
Каркасы для временных сооружений.
-
Преимущества горячекатаного уголка в применении:
-
Высокая прочность и долговечность.
-
Возможность использования в любых климатических условиях.
-
Универсальность: подходит для сварки, болтового соединения и монтажа.
-
Стандартные размеры позволяют легко проектировать конструкции.
Как выбрать уголок
Выбор уголка зависит от назначения и условий эксплуатации:
-
Определите нагрузку — рассчитайте, какая масса и усилия будут действовать на конструкцию.
-
Выберите форму полок — равнополочный для равномерной нагрузки, неравнополочный для усиления одной стороны.
-
Определите марку стали — стандартные конструкции используют Ст3, ответственные конструкции — 09Г2С или сталь с повышенной прочностью.
-
Учтите защиту от коррозии — для наружных работ выбирайте оцинкованные или окрашенные изделия.
-
Проверьте стандарты — убедитесь, что уголок соответствует ГОСТ и имеет маркировку.
