Выбираем воздухоотводчик для систем отопления

Проблема завоздушивания касается каждого владельца дома или квартиры, для ее решения применяют воздухоотводчики для системы отопления. Процедура поможет наладить циркуляцию теплоносителя и повысит его производительность.

Скопление воздуха в системе отопления появляется в разных местах, что может привести к охлаждению радиаторов или даже стояков. В данной статье мы поговорим о том, как избавиться от воздушных пробок и как работает автоматический воздухоотводчик.

Также предлагаем рассмотреть почему происходит завоздушивание в отопительных приборах и какие есть способы, чтобы убрать его с отопительной сети.

Воздухоотводчики для системы отопления

Как убрать воздух из системы отопления

Рассмотрим, как правильно спустить воздух из радиатора отопления. Воздушные пробки в радиаторах приводят к неравномерному разогреву поверхностей батарей. Верхняя холодная часть радиаторов при теплой нижней зоне, указывают на то, что они полностью не заполнены теплоносителем. Поэтому радиаторы отопления не отдают достаточного количества тепла во внутренний объем помещения.

При движении теплоносителя в системе отопления, образовавшиеся завоздушины, способствуют вибрации труб и возникновению специфических неприятных звуковых эффектов в радиаторах в виде шума, треска или клокотания.

Воздух в своем составе имеет кислород и углекислый газ, способствующие распаду растворенных в воде гидрокарбонатов магния и кальция, а также образованию углекислоты.

В результате действия повышенных температур, гидрокарбонатные соединения превращаются в известковый каменный налет, а углекислота приводит по истечении некоторого времени к коррозии металла.

Наличие воздуха в отопительной системе вызывает нарушение и в работе основного циркуляционного насоса. При нормальном функционировании системы, подшипники скольжения на валу насоса постоянно находятся в водной среде.

При образовании воздушных пробок, они подвергаются эффекту «сухого трения», а выделяющееся при их работе тепло, может повредить скользящие кольца или вывести из рабочего состояния вал.

Поэтому, после летнего сезона при запуске насоса обязательно необходимо произвести удаление воздуха из системы отопления.

    Причин завоздушивания может быть несколько:

  • проведение ремонтных работ (сборка, разборка трубопровода), во время которых появление воздуха неизбежно;
  • несоблюдение во время монтажа величины и направления уклона магистралей трубопроводов; пониженное давление в водопроводе: уровень воды падает, а образовавшиеся в результате пустоты заполняются воздухом;
  • при нагревании воды пузырьки содержащегося в ней воздуха выделяются и поднимаются в верхнюю часть трубопровода, создавая там воздушные пробки;
  • систему отопления наполняют неправильно: после летнего простоя трубы следует заполнять водой не быстро, а медленно, производя одновременно спуск воздуха из системы отопления;
  • неудовлетворительно загерметизированные стыки трубопроводов, через которые происходит утечка теплоносителя. Течь в этих местах малозаметна, так как горячая вода сразу испаряется. Именно через неплотные швы и засасывается воздух в систему;
  • неисправность воздухозаборных устройств; подключение водяного «теплого пола» к отопительной системе, трубы которого при монтаже располагаются на разной высоте.

Поскольку один или несколько из перечисленных факторов могут присутствовать во многих домах, то обязательно встает вопрос удаления воздуха в системе отопления. Рассмотрим подробнее как прогнать воздух из системы отопления, эту операцию можно выполнить различными способами.

Все зависит от того, с какой циркуляцией теплоносителя имеем дело – естественной или принудительной. В системе отопления с естественной циркуляцией (имеется в виду верхняя разводка труб) образовавшуюся воздушную пробку можно удалить через расширительный бак – он находится в самой высокой точке по отношению ко всей системе.

Прокладку подающего трубопровода следует произвести с подъемом к расширительному бачку. При нижней разводке труб воздух удаляют так же, как и в отопительных системах, снабженных циркуляционным насосом.

В отопительных системах с принудительным режимом циркуляции теплоносителя в самой высокой точке устанавливают воздухосборник, специально предусмотренный для спуска воздуха.

В этом случае подающий трубопровод прокладывают с подъемом по курсу движения теплоносителя, а поднимающиеся по стояку пузырьки воздуха удаляются через воздушные краны. Во всех случаях обратный трубопровод необходимо прокладывать с уклоном в направление слива воды для ускоренного опорожнения при необходимости ремонта.

Определение места образования пробки и ее удаление

Определение места образования пробки и ее удаление

Как можно понять, что в радиаторе есть воздух? Обычно на наличие воздуха указывают посторонние звуки, такие как бульканье, протекание воды. Для обеспечения полноценной циркуляции теплоносителя нужно обязательно удалить этот воздух.

При полном завоздушивании системы нужно определить сначала места образования пробок, постукивая молотком по отопительным приборам. Там где есть воздушная пробка, звук будет более звонким и сильным. Воздух собирается, как правило, в радиаторах, установленных на верхних этажах.

Поняв, что воздух в отопительном приборе присутствует, следует взять отвертку или ключ и подготовить емкость для воды. Открыв термостат до максимального уровня, нужно открыть клапан крана Маевского и подставить емкость. Появление легкого шипения будет означать, что воздух выходит. Клапан держат открытым до тех пор, пока не потечет вода и только после этого закрывают.

Бывает, что после проведения данной процедуры батарея греет недолго или недостаточно хорошо. Тогда ее нужно продуть и промыть, поскольку скопление в ней мусора и ржавчины также может стать причиной появления воздуха.

Если и после этого нет улучшений, нужно проверить уровень заполнения отопительной системы. Воздушные пробки могут также образоваться на изгибах трубопроводов. Поэтому важно в процессе монтажа соблюдать направление и величину уклонов разводящих трубопроводов.

В местах, где уклон по какой-либо причине отличается от проекта, дополнительно устанавливают воздухоспускные вентили. В алюминиевых радиаторах воздушные пробки образуются более интенсивно по причине плохого качества материала. В результате реакции алюминия с теплоносителем образуются газы, поэтому их необходимо регулярно удалять из системы.

В таких ситуациях рекомендуют заменить алюминиевые радиаторы приборами из более качественных материалов с антикоррозионным покрытием и установить воздухоотводчики.

Чтобы обогрев комнат был нормальным, перед заполнением отопительной системы водой необходимо своевременно позаботиться об удалении из нее воздуха, препятствующего нормальному движению теплоносителя, и тогда зимой в вашем доме будет тепло и уютно.

О том, как удалить воздух из системы отопления стандартными способами, вы наверняка знаете. Обнаружив непрогревающийся радиатор, нужно отверткой приоткрыть в нем кран Маевского и выпустить воздушный пузырь.

    Если установлены старые батареи, где такого вентиля нет, можно попробовать удаление другими способами:

  1. Так называемая прокачка трубопроводной сети применяется в квартирах многоэтажных домов при условии, что в радиатор заделан кран для сброса воды. Подсоедините к нему шланг, направленный в канализацию, откройте вентиль на максимум и выполняйте слив, пока движущийся с большой скоростью поток не увлечет за собой воздушную пробку.
  2. В частном доме советские стальные батареи можно развоздушить с помощью самонарезающего винта. Обмотайте его у основания ФУМ-лентой и завинтите шуруповертом в стенку отопительного прибора (поближе к верху). Затем выверните саморез на пару оборотов отверткой, выпустите воздух и затяните до упора. Летом врежьте в этом месте кран Маевского.
  3. Удаление воздуха из чугунных батарей дачного домика, не оборудованных воздушниками, можно выполнять двумя способами: полной перезаправкой системы либо наращиванием давления (до 2 Бар) с одновременным прогревом. Выкручивать боковые заглушки «на ходу» не рекомендуется, потом их будет сложно запаковать.
  4. Слабая циркуляция и теплоотдача могут быть следствием скопления воздуха в корпусе сетевого насоса. Отверните большой винт, установленный в торце агрегата, на пару оборотов. Когда из-под резинового кольца выступят капли воды, затяните его обратно.
Совет. Чтобы не сталкиваться с воздушными пробками во время эксплуатации, установите на все радиаторы краны для спуска воздуха. Если толщина металлической стенки не позволяет нарезать 3—4 витка резьбы, наварите сверху бобышку с отверстием требуемого диаметра. В чугунных «гармошках» вентиль заделывается в боковую стальную пробку.

Воздухоотводчик автоматический принцип работы

Воздухоотводчик автоматический принцип работы

Автоматический сбросник воздуха из системы отопления представляет собой герметичный латунный корпус, как правило, цилиндрической или конусообразной формы. В корпусе расположен пустотелый поплавок, выполненный из полипропилена или высококачественного тефлона, который связан при помощи рычага со спускным клапаном.

Спускной клапан оснащается пластиковым запирающим колпачком-заглушкой, который предотвращает утечку теплоносителя в случае поломки устройства.

Воздухоотводчик будет работать только при открытом запирающем колпачке. Производители поставляют воздухоотводчики с полностью закрученными колпачками, это делается для исключения попадания загрязнений внутрь корпуса. Для начала работы устройства колпачок следует открутить на несколько оборотов.

Типы автоматических воздухоотводчиков

    Существуют 3 типа автоматических воздухоотводчиков:

  • Прямые традиционные (монтаж осуществляется вертикально);
  • Угловые (под углом 90°). Используются как радиаторные вместо крана Маевского или в тех случаях, когда устройство отопительной системы не позволяет использовать прямой воздухоотводчик;
  • Специальные воздухоотводчики для радиаторов.
    Принцип работы автоматического воздухоотводчика можно описать несколькими «шагами»:

  1. Скапливающийся в корпусе устройства воздух оказывает давление на поплавок, благодаря чему поплавок постепенно опускается вниз;
  2. Опускаясь вниз поплавок тянет за собой рычаг и спускной клапан открывается, выпуская воздух наружу;
  3. По мере выхода воздуха из корпуса, поплавок вновь поднимается наверх, одновременно закрывая спускной клапан.

К недостаткам автоматических поплавковых воздухоотводчиков относится их требовательность к чистоте теплоносителя. Из-за некачественного теплоносителя частично или полностью забивается воздухоотводное отверстие, что приводит к неплотному запиранию выпускного клапана.

В результате этого, начинается течь теплоносителя. Для решения этой проблемы приходится разбирать воздухоотводчик и очищать запирающий механизм.

Еще одной проблемой автоматических воздухоотводчиков является течь в районе резьбового соединения между верхней крышкой и корпусом устройства. Течь происходит из-за разрыва уплотнительного кольца, которое установлено между корпусом и верхней крышкой.

Вышедшее из строя кольцо следует заменить на новое, либо подмотать резьбу Tangit-ом Uni-Lock или льном.

Технические характеристики:
ПараметрЕд. изм.
Срок службыдо 30 лет
Макс. температура теплоносителя110-120 °С
Макс. температура окружающей средыдо 60 °С
Давление10-12 бар
Резьба для соединения½, ¾ дюйма
Требования к теплоносителювода, жидкие неагрессивные среды

Ручные воздухоотводчики для радиаторов

Ручные воздухоотводчики для радиаторов

Большинство людей отдают предпочтение ручным воздухоотводчикам. Самым популярным считается кран «Маевского». По-другому его называют игольчатым воздухоотводящим клапаном. Он имеет небольшие размеры и эффективно удаляет воздух и системы отопления.

    Схема крана «Маевского» состоит из следующего:

  • вкручивается запорный цилиндр в отверстие, на котором нанесена резьба. Весь поток носителя тепла перекрывается. При выкручивании цилиндра, поднимают корпус и таким образом, отверстие открывается.
  • После открытия отверстия выходит воздух, если он есть. Если же его нет, то будет выходить носитель тепла.
  • Автоматические воздухоотводчики монтируются вертикально (так, чтобы колпачок был направлен вверх) в наивысших точках отопительной системы (верхние участки стояков, приборов отопления, коллекторов, котлов и т.д.). Угловые модели также устанавливаются колпачком вверх.
  • Перед воздухоотводчиком рекомендуется установить шаровой кран или отсекающий клапан. Это позволит, не сливая теплоноситель из системы, осуществить замену вышедшего из строя прибора.

При скоплении воздуха в батареи отопления необходимо при помощи специального ключа или же отвертки повернуть прорезь на диске газоотводчика на один или два оборота против часовой стрелки. После этого можно услышать шипение.

С воздухом начнет выходить теплоноситель небольшой струей. Но когда теплоноситель начнет вытекать сплошной струей необходимо закрыть кран и повернуть ключ или отвертку в обратном направлении.

При включении отопительной системы необходимо проводить такую процедуру, но и в течение года не будет лишним пару раз проверить наличие воздуха. После того как закончился отопительной сезон рекомендуется проверить наличие воздуха.

Но для этого нельзя сливать теплоноситель. После отключения радиаторов можно немного повернуть кран. Таким образом, получится небольшое отверстие, через которое теплоноситель не сможет протекать, а образовавшийся воздух будет выходить.

Причины появления воздуха и воздушных пробок в системе отопления

Часто в закрытых системах отопления в качестве теплоносителя применяется обычная водопроводная вода, которая содержит растворенный кислород. При нагревании такой воды, она выделяет кислород в виде большого количества микропузырьков. Через какое-то время, по мере накопления, пузырьки образуют воздушную пробку.

    Причины:

  1. При заполнении системы, теплоноситель «подавался» с большой скоростью, в результате чего воздух не успевал стравливаться. Система должна заполняться постепенно, без спешки, (на заполнение 1 этажа разветвленной системы отопления должно уходить около 1 часа).
  2. В отопительной системе есть утечка теплоносителя или какие-то соединения закручены неплотно, в результате чего в систему поступает воздух.
  3. В системе используются полимерные трубы без антидиффузионного покрытия стенки которых кислородопроницаемы.
  4. Ошибки в монтаже системы также могут стать причиной образования воздушных пробок. В особой степени это касается несоблюдения необходимых уклонов труб, в результате чего воздух «застаивается» на определенном участке трубопровода и не доходит до воздухоотводчика. В этом случае рекомендуется сделать врезку на проблемный участок и установить автоматический спускник воздуха системы отопления.
  5. Воздух попал в систему после проведения ремонтных работ.

Клапан автоматического сброса воздуха из системы отопления

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

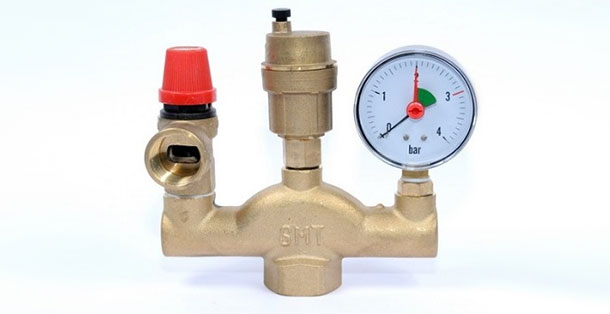

    Устройство требуется для установки:

  • в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
  • на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
  • на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
  • на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

    Краны Маевского различаются способом откручивания рабочего винта:

  1. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
  2. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
  3. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Чем опасен воздух в отопительной системе

    Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:

  • Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
  • Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
  • При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.
  • Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
  • Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления. Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.

Источники: gidotopleniya.ru, otivent.com, aqua-rmnt.com, baltgazservice.ru, profiteplo.com
