Современные системы отопления помещений включают в себя множество решений для обеспечения комфортного микроклимата в доме. Одним из популярных решений является система теплого пола, которая обеспечивает равномерное распределение тепла по поверхности пола. В основе работы теплого пола лежит принцип использования теплоносителя, циркулирующего по трубам, проложенным под напольным покрытием. Для правильного и эффективного распределения тепловой энергии по трубам используются специальные устройства — коллекторные группы для теплого пола. В данной статье рассмотрим назначение, виды и особенности работы коллекторных групп для теплого пола.
Назначение коллекторных групп
Коллекторная группа является важным элементом системы теплого пола, отвечающим за распределение теплоносителя по контурам. Основная функция коллектора — обеспечение равномерного распределения горячей воды или другого теплоносителя по всем зонам теплого пола, что необходимо для создания равномерного температурного режима во всем помещении.
Коллектор представляет собой устройство, состоящее из двух основных частей: подающего коллектора, через который теплоноситель поступает в трубы, и обратного коллектора, по которому охлажденный теплоноситель возвращается в систему для повторного нагрева. В некоторых случаях коллекторная группа может включать дополнительные элементы, такие как запорные клапаны, термостаты, регуляторы давления и расходомеры, которые позволяют гибко настраивать работу системы.
Преимущества использования коллекторных групп
- Равномерное распределение тепла. Коллекторные группы обеспечивают равномерное распределение тепла по всем зонам теплого пола, что предотвращает образование холодных зон и перегрева в отдельных участках пола.
- Управление температурой. Благодаря использованию термостатов и клапанов в коллекторной группе можно гибко управлять температурным режимом в каждой зоне помещения. Это позволяет не только повысить комфорт, но и снизить энергопотребление.
- Безопасность системы. Коллекторные группы оснащены элементами, которые защищают систему от перегрева, избыточного давления и других потенциальных проблем. Это повышает надежность и долговечность работы всей системы теплого пола.
- Удобство обслуживания. Коллекторные группы упрощают процесс обслуживания системы теплого пола. Возможность отключения отдельных контуров без необходимости остановки всей системы позволяет производить ремонт или техническое обслуживание быстро и с минимальными затратами.
Виды коллекторных групп
Существует несколько типов коллекторных групп, которые отличаются друг от друга по конструкции, функциям и возможностям настройки. Рассмотрим основные из них.
1. Простой коллектор
Простой коллектор представляет собой базовую модель, состоящую из подающего и обратного коллектора без дополнительных элементов управления. Такой коллектор подходит для небольших систем теплого пола с одинаковой температурой во всех зонах. Основное преимущество простого коллектора — низкая стоимость и простота установки.
2. Коллектор с регулировкой расхода

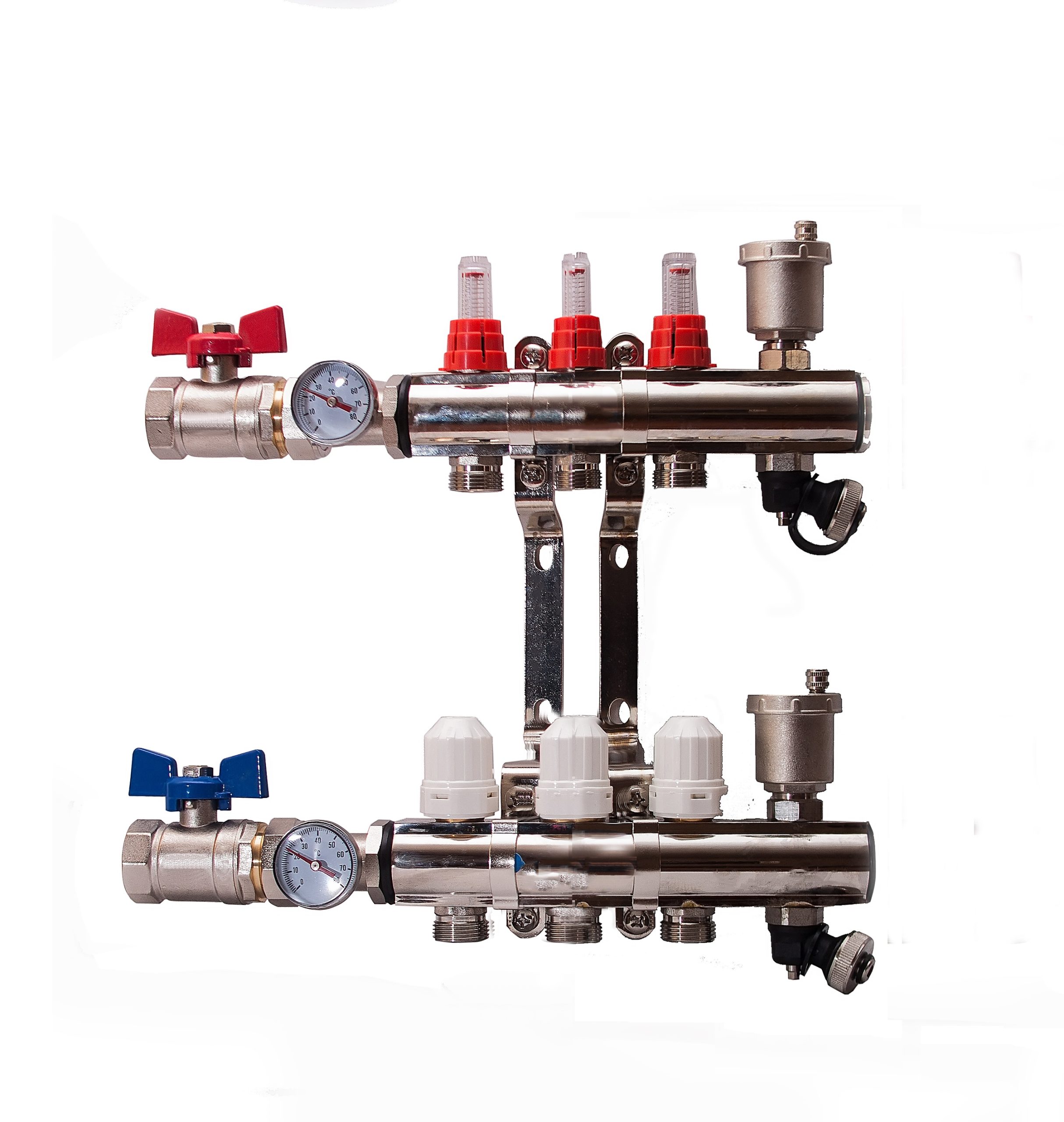

Данный тип коллектора дополнен расходомерами, которые позволяют контролировать объем теплоносителя, проходящего через каждый контур системы. Это позволяет добиться более точной настройки работы системы, исключить перегрев или недогрев отдельных зон пола. Коллекторы с регулировкой расхода особенно эффективны в крупных системах теплого пола, где требуется более тонкая настройка.
3. Коллектор с термостатическими клапанами
Коллекторы с термостатическими клапанами позволяют автоматизировать процесс управления температурой в системе. Термостатические клапаны регулируют подачу теплоносителя в зависимости от текущей температуры в помещении или в контуре теплого пола. Это делает систему более энергоэффективной и комфортной в использовании, так как температура автоматически поддерживается на заданном уровне.
4. Коллектор с сервоприводами
Коллекторы с сервоприводами — это усовершенствованные устройства, которые позволяют управлять системой теплого пола с помощью автоматики. Сервоприводы подключаются к комнатным термостатам и обеспечивают автоматическое открытие и закрытие клапанов в зависимости от текущих условий. Такая система позволяет добиться максимального комфорта и экономии энергии за счет оптимизации работы системы отопления.
5. Коллекторные группы с гидравлическим разделителем
Гидравлический разделитель используется в крупных системах, где требуется разделение контуров теплого пола и основной системы отопления. Коллекторные группы с гидравлическим разделителем обеспечивают более стабильную работу системы и предотвращают возможные гидравлические конфликты между различными контурами. Эти коллекторы часто используются в сложных системах с несколькими источниками тепла, например, в сочетании теплого пола и радиаторного отопления.
