Особенности использования коронок для подрозетников и розеток по бетону

При высверливании отверстий под проводку, розетки, подрозетники и выключатели в бетонных стенах обычные инструменты не выдерживают такой нагрузки, поэтому используются специальные коронки для розеток по бетону.

Есть несколько видов коронок разной конструкции, применяемых в зависимости от плотности материала и рабочих условий. Такие коронки могут могут быть использованы не только в случае с бетонной стеной. Они хорошо справляются с другими твердыми объектами — кирпич, камень. Поэтому коронка по бетону считается универсальным инструментам и имеет широкую сферу применения.

Коронка для розеток по бетону

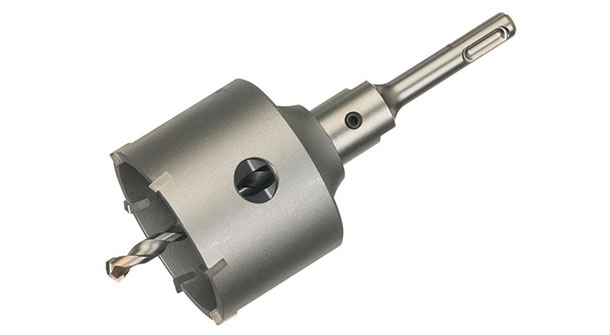

Коронка по бетону

Ранее, до появления алмазного или победитового инструмента, для формирования отверстии для розеток и подрозетников применялось обычное сверление с использованием перфоратора или электродрели, а также болгарка, оснащенная кругом по бетону. Однако с появлением твердосплавных головок значительно упростилось выполнение электромонтажных операций. По эффективности применения коронки по бетону существенно превосходят устаревшие инструменты.

Назначение

    Коронка для бетона является универсальным приспособлением, позволяющим формировать полости и каналы с повышенной чистотой поверхности для решения следующих задач:

  • монтажа розеток;
  • установки выключателей;
  • прокладки труб.
Рабочие характеристики инструмента позволяют бурить различные материалы:

  1. бетонные поверхности;
  2. каменную кладку;
  3. кирпичные стены;
  4. различные виды блоков.

Устройство

Как известно, бетон обладает хорошими прочностными характеристиками, которые делают этот материал достаточно популярным при строительстве жилых домов. Между тем, высокая прочность бетона сильно затрудняет работу с ним.

При необходимости сделать технологические отверстия для подрозетников, мастер сталкивается с достаточно серьезной проблемой и необходимостью использовать специальный инструмент. Если осуществлять бурение при помощи перфоратора или дрели с насадкой в виде обыкновенного сверла, то можно долго провозиться и в результате ничего не сделать.

В этом случае просто не обойтись без специальной коронки по бетону, которая имеет алмазное напыление. На вид данный режущий инструмент представляет собой небольшой отрезок трубы, края которой с одной стороны имеют режущие сегменты, выполненные исключительно из твердосплавного материала. В момент сверления подрозетников именно эти сегменты и проникают в основание бетона.

На другом конце коронки расположен специальный фланец, при помощи которого осуществляется крепление коронки к цилиндру дрели или перфоратора. Инструмент, который используется для сверления бетона при помощи коронки, должен иметь высокую мощность и достаточно большой диаметр самой головки.

Как правило, для осуществления сверления подрозетников в бетоне, используется инструмент либо с пневматическим, либо с электрическим приводом. Кроме этого, дополнительно с коронкой по бетону может использоваться специальное центрирующее сверло, которое фиксируется в общем узле инструмента и позволяет избежать неправильного хода основного режущего инструмента.

Если коронка будет дополнительно иметь алмазное напыление по краям кромки, то ее долговечность и режущая способность увеличатся в несколько раз. Для более эффективной и быстрой работы следует правильно подбирать коронку по бетону, исходя из ее типа. Также внимание следует уделить и выбору инструмента, который должен иметь достаточную мощность и высокую надежность.

Особенности

Особенности коронок

Коронки с алмазным режущим краем различают по диаметру, конструкции соединения с приводом, длине цилиндра, типу режущих сегментов, методу использования и способу работы приводного механизма. Рабочие сегменты, имеющие мягкую матрицу (маркировка «М») в коронке, используются на особо прочных бетонах. Они легко самоочищаются от засорений продуктами сверления. На обычном железобетоне используются связки алмазов средней жесткости (маркировка «С»).

Сегменты с твердыми матрицами (типа «Т») применяются на сниженных оборотах, в том числе на высокомарочном бетоне. Встречаются изделия с различной частотой размещения сегментов и сплошным кольцом алмазных кристаллов. Все насадки используются при мокром и сухом бурении. Однако коронка КС (матрица «С») конструкционно отличается тем, что имеет на цилиндре полости специальной формы, способствующие воздушному охлаждению.

Коронка по бетону с алмазной режущей поверхностью используется в безударном режиме, что позволяет легко проходить арматуру. Сверлящие машины имеют много стандартов фиксации коронок на валу. Они отличаются размерами, конструкцией, способами крепления хвостовика (BSP, SDS, резьба).

Важно, чтобы хвостовик (с переходником) соответствовал зажиму сверлильной машины. По внешнему диаметру чашки классифицируются на: маленькие (до 1,2 см), средние — 3,5 — 8,2 см (используются при формировании отверстий для подрозетников — 70мм), крупные — диаметром от 15 до 40 см и особо крупных — 40 – 120 см.
Конструкция головок в зависимости от диаметра может содержать различное количество рабочих сегментов. К примеру, цилиндр диаметром 4,6 см имеет 5 элементов резания, а изделие диаметром 65 см — 32 сегмента.

Длина трубы приспособлений характеризует рабочую глубину просверливания сквозных отверстий в конструкциях различной толщины. Длина прохождения материала бетонов составляет до 500 см. Такие изделия имеют значительный ресурс, к примеру, цилиндр диаметром 20 см с качественными алмазными режущими сегментами проходит до 20 м/пог. средне армированного бетона.

Характеристика

Коронка представляет собой специальное приспособление для сверления отверстий в бетоне. По форме ее конец напоминает коронку. Так как инструмент часто используется для сверления отверстий под розетку, его называют коронкой для подрозетников по бетону.

С ее помощью можно сверлить бетон, кирпичную кладку, искусственный или природный камень, а также армированный бетон. Коронка может сверлить на глубину до 1,5 метра. Размер дыры зависит от диаметра самой коронки, который может быть весьма широкого диапазона.

Подрозетники служат для удобства монтажа проводки на бетоне и кирпиче.

    Стандартными их размерами являются:

  • диаметр внутри – 60 и 68 мм;
  • глубина – от 25 до 80 мм, традиционно – 40 и 45 мм;
  • расстояние межосевое – 71 мм.

Материал и форма

Коронка по бетону выглядит как кусок трубы, верхние края которой имеют специальные режущие участки для просверливания отверстий для розеток и других элементов. Режущая поверхность сделана из твердого сплава, она намного тверже бетона и может его обрабатывать не разрушаясь. Другой конец цилиндра оборудован фланцем (крепежным элементом) — он служит для крепления приспособления к головке цилиндра дрели.

Дополнительные детали

Для сверления коронкой используют мощную дрель или перфоратор. Дрель должна иметь достаточно большую головку и высокую мощность.

    Используют дрели следующих типов:

  1. пневматические, которые приводятся в движение потоком сжатого воздуха;
  2. электрические;
  3. специальные бурильные дрели.

Комплект коронок по бетону для подрозетников включает и центрирующее сверло. Оно крепится в специальном узле так, чтобы коронка «не гуляла». Такое сверло нужно часто менять — как правило, оно быстро тупится. Кроме обычных твердосплавных режущих поверхностей коронки могут иметь алмазное покрытие, для чего используются промышленные алмазы. Такие коронки максимально долговечные, не требуют заточки и способны пробурить самую прочную поверхность.

Виды коронок по бетону

Для правильной работы с бетоном или другим обрабатываемым материалом нужно подобрать соответствующий тип инструмента.

    При выборе коронки нужно учесть такие условия:

  • свойства просверливаемого материала;
  • мощность дрели;
  • условия работы.

Обзор видов

    В зависимости от используемого материала, классифицируют:

  1. Коронки из твердосплавной стали с победитовыми кромками (бюджетный вариант).
  2. С алмазным напылением.
  3. Для камня и бетона из карбид-фольфрамовых сплавов.
    Исходя из стандарта креплений, различают следующие виды:

  • трехгранные;
  • шестигранные;
  • SDS Plus;
  • SDS Max.

Наиболее востребованным креплением хвостовика считается стандарт SDS Plus, данная технология соответствует разъемам всех современных перфораторов. Диаметр крепежной части составляет 10 мм, глубина погружения в патрон — 40.

Твердосплавная (победитовая)

Коронки для подрозетников с твердосплавными насадками (наплавками) используются наиболее часто. Они стоят дешевле, чем другие коронки и используются для сверления в обычных условиях, в быту для личного использования.

Такая коронка создана путем нанесения на режущую поверхность инструмента напайки из прочного сплава. Особенностью таких сверл является то, что напайки вылетают во время сверления при попадании в арматуру. Потому для участков бетона с армированием они не подходят.

Это самый ходовой тип коронок, популярный в быту при обычных условиях сверления. На режущей кромке такой насадки для подрозетников размещены напайки из победита (сплава вольфрама и кобальта). Их преимуществом является низкая цена и большой ассортимент, включающий довольно качественную продукцию российских производителей.

Недостатком — высокий риск отлетания кромок в процессе сверления бетона, особенно у китайских коронок. Причем он возрастает при работе с армированными участками. Но при правильной эксплуатации, перерывах на охлаждение и смене насадок в момент бурения металла, победитовые коронки для подрозетников прослужат достаточно долго.

Карбид-вольфрамовая

Коронки для подрозетников с карбид-вольфрамным напылением используют для сверления керамической плитки кроме бетона, камня и кирпича. Этот тип инструмента очень удобен для работы с различными материалами одновременно: его не нужно менять и можно переходить сразу, например, от сверления бетона к созданию отверстий в керамической плитке, а потом к работе с кирпичом или камнем.

Такой инструмент совмещает в себе свойства и технические характеристики нескольких коронок. Карбид-вольфрамовая коронка имеет шестигранный хвостовик, он служит для сверления обычной дрелью. Ее мощность должна быть 800 Вт или больше. Единственный существенный недостаток — этот вид коронки выходит из строя при попадании на арматурные стержни или металлические элементы.

Подходят не только для сверления бетона, но и других твердых поверхностей: кирпича, камня, керамической плитки. При работе с различными материалами нет необходимости в замене насадок, единственное — они выходят из строя при малейшем попадании на арматуру.

Такая коронка подходит для сверления бетона дрелью (при условии ее мощности от 800 Вт), чаще всего она имеет шестигранный хвостовик. По сути, это универсальное изделие с вполне бюджетной ценой (от 800 рублей). Но, в отличие от коронок с алмазным напылением, она подлежит износу без способности к самовосстановлению, периодически возникает потребность в заточке или полной замене.

Алмазная

Прочность такой коронки схожа с алмазным кругом — она так же хорошо режет бетон. Такое изделие наиболее эффективно для сверления бетона, железобетона. Качественный инструмент такого типа имеет высокую цену, но это оправдывается долговечностью, экономией трудозатрат и времени. Такая коронка идеально подходит для выполнения большого объема работ.

Режущая поверхность указанного инструмента имеет напыление из технических алмазов и способна прорезать арматуру. Она подходит для работ на очень сложных участках. При работе с ней все же рекомендуют избегать участков с металлом – это продлит ее трудоспособность.

Режущая кромка у этой разновидности имеет напыление из технических алмазов, что позволяет использовать ее даже на армированных участках. Но ее главное предназначение — работа с бетоном, в целях продления срока эксплуатации инструмента все же лучше проводить замену насадок при сверлении металла. Они покупаются в основном для перфораторов или бурильных установок, большинство имеет хвостовик стандарта SDS Plus.

    В сравнении с твердосплавными видами, алмазная коронка под розетку в бетоне обладает следующими преимуществами:

  • Получение аккуратного отверстия с идеальной геометрией, без сколов и других дефектов сверления.
  • Отсутствуют ограничения по глубине проникновения.
  • Универсальность и многофункциональность: алмазные насадки для подрозетников хорошо справляются не только с бетоном, но и любыми другими твердыми материалами.
  • Минимальный уровень шума и вибрации, что особенно актуально при проведении ремонта в многоквартирных домах.
  • Высокая скорость бурения — основное преимущество, даже при работе с толстыми плитами бетона в процессе создания качественного отверстия для подрозетника редко требуется более 5 мин.
  • Низкий уровень вырабатываемой пыли.

Алмазная коронка по бетону — нюансы использования

Алмазная коронка по бетону: способы использования

До начала мероприятия по бурению следует подобрать требуемый размер коронки под розетку в бетоне и собрать ее.

    Сборка предусматривают выполнение следующих операций:

  • Фиксацию болтом направляющего сверла.
  • Крепление режущей чаши к резьбе вала.
  • Проверку прочности сборки и отсутствия люфтов.
    При формировании полости с использованием собранной коронки выполните указанные действия:

  1. Произведите разметку и отметьте координаты расположения будущей розетки или выключателя.
  2. Просверлите обычным сверлом отверстие в центре полости.
  3. Зафиксируйте собранную коронку в патроне электроинструмента и вставьте центрирующее сверло в просверленный канал.
  4. Включите электродрель или перфоратор и, прилагая незначительное усилие, высверлите отверстие для установки подрозетника.

При выполнении работ в обязательном порядке необходимо использовать средства индивидуальной защиты – очки и респиратор. После бурения следует извлечь высверленную часть и дать оборудованию охладиться.

Особенности при работе с железобетоном и плиткой

Коронки по железобетону обеспечивают сверление самых прочных материалов максимального диаметра и глубины, с чем не могут справиться другие аналогичные изделия. Именно благодаря такой способности данная модель получила первое место в рейтинге инструментов.

Такая деталь в отличие от победитовых изделий надежна и долговечна, а если ее приобретать для постоянных строительных и ремонтных работ, то ее высокая цена окупится за короткий период времени. Даже наличие арматуры, залитой в бетоне, не помешает оборудовать специальное место для подрозетника с помощью подобной насадки.

Керамическая плитка – достаточно сложный материал для разрезания и, особенно, высверливания определенной поверхности. Просверлить кафель без нарушения его целостности еще недавно было практически невозможно, однако, появление алмазных деталей упростило данный процесс. Теперь керамику можно задействовать для проведения разводки труб, монтажа различных креплений под декоративные элементы, ее можно штробить под укладку проводов, установку розетки, выключателей в специально оборудованные подрозетники.

Диаметр коронки под розетку

Перед тем как отправиться в магазин за коронкой для подрозетников, необходимо точно определиться с их размерами и диаметром. В случае если коронка будет приобретена неправильно, проделанное в бетонной стене техническое отверстие может оказаться или слишком большим, или наоборот, слишком маленьким.

Наиболее распространенным размером, который принято считать за стандартный, имеет диаметр в шестьдесят восемь миллиметров. Именно под него и выпускается большинство выключателей и розеток. Однако в продаже можно найти розетки и выключатели и с другими диаметрами, а поэтому еще на предварительном этапе ремонта следует точно определиться с тем, какие материалы будут использоваться и, исходя из этого, приобретать все необходимое.

Также следует особое внимание уделить и на подготовку режущего инструмента к работе. Сборка коронки должна производиться в соответствии с инструкцией, в противном случае при работе можно нанести себе серьезную травму. Перед началом работ рекомендуется внимательно изучить инструкцию, которая идет в комплекте с коронкой. Сборка коронки начинается с подготовки победитового сверла.

Его необходимо вставить в патрон и надежно закрепить при помощи соответствующих болтов. Далее следует укрепить чашу под само сверло по резьбе. Все элементы коронки должны плотно сидеть по месту и не болтаться. Если сборка будет не полной или не качественной, то в процессе работы можно сломать отдельные элементы коронки или нанести себе серьезную травму.

Процесс сверления

Когда буровая коронка будет полностью собрана и проверена, можно переходить к самим работам по бетону.
Делать основную работу лучше всего при помощи перфоратора, а при его отсутствии можно воспользоваться мощной ударной дрелью. Не рекомендуется пользоваться обыкновенной дрелью, так как в этом случае работа будет малоэффективной и на нее уйдет огромное количество времени.

Для начала на бетонном основании следует сделать в заданных местах определенные метки, по которым впоследствии будет выставляться центрирующее сверло. После этого можно приступать и к самому сверлению коронкой основания стены из бетона. Для этого следует установить сверло на предварительно сделанную метку и начать сверлить.

Инструмент следует держать максимально плотно и ровно. Проводить работы в обязательном порядке следует в респираторе и специальных строительных очках, так как при сверлении в пространстве образуется много вредной пыли. По окончанию работ с бетоном следует правильно привести режущий инструмент в исходное состояние.

Для начала насадке следует дать время на то, чтобы она полностью остыла, иначе при ее демонтаже может просто отвалиться ее режущая напайка. Для этого режущая насадка снимается с перфоратора, с нее удаляется вся цементная пыль и грязь. Также следует вытащить ее среднюю часть и сделать это легче всего при помощи обыкновенного металлического зубила или молотка.

Таким образом, режущая насадка будет подготовлена для дальнейшего использования. При выборе режущей насадки для работы с бетоном не стоит приобретать дешевые варианты, например, китайского производства. Несмотря на свою доступную стоимость, в большинстве случаев они выходят из строя уже после сверления первых технологических отверстий в стене.

Также при работе с режущим инструментом следует в обязательном порядке придерживаться требований безопасности. Несмотря на то, что бетон является достаточно прочным материалом, проделать в нем необходимые технологические отверстия правильно подобранным специальным режущим инструментом можно без особых усилий в кратчайшие сроки.

Размеры коронок по бетону

Для грамотного подбора подходящей по размеру коронки следует знать диаметр выполняемого отверстия под розетку или другой элемент – например, под сечение труб или размер трассы проводов при прокладке коммуникаций. При приобретении коронки в магазине следует уточнить у консультанта ее технические характеристики, которые указаны в прилагаемой документации или маркировке.

Коронки могут продаваться как отдельными инструментами, так и специальными комплектами из нескольких штук различного размера. Большинство подрозетников или выключателей имеют стандартный внешний диаметр – 68 мм (при внутреннем диаметре 60 мм), поэтому коронки для подрозетников по бетону на 68 мм являются самыми популярными по использованию. Реже применяются насадки на 70 и 75 мм.

Для прокладки коммуникационных трасс наиболее распространенным является вариант коронки по бетону диаметром 300 мм. На выбор инструментария влияет также его длина и количество сегментов режущей части: 5, 6 или 8 – чем больше этот показатель, тем выше продуктивность работы коронки. В комплектацию коронки по бетону для подрозетников входит и центрирующее сверло, роль которого состоит в фиксации коронки по центру выполняемого отверстия, не давая ей возможности «гулять» в рабочем материале.

Центрирующее сверло необходимо часто менять, так как оно быстро тупится. Коронка по бетону рассчитана на проникновение в глубину материала до 1,5 метров. При необходимости идти от обратного — розетка уже куплена, а размер отверстия неизвестен – следует замерять внешнюю окружность розетки штангенциркулем.

Полученный показатель и определит диаметр необходимой для выполнения отверстия. Из моделей брендовых производителей можно отметить Bosch, REMS, DeWalt, приемлемое качество и бюджетную цену предлагают южнокорейская Arix и китайская SuperHARD. Из отечественных производителей следует выделить DISTAR и «Адель».

Рекомендации по выбору

Рекомендации по выбору

Прежде всего, следует уточнить размеры подрозетника: как правило, они стандартные, но бывают и исключения. В частности, при необходимости в отверстии большего диаметра, нужно купить коронку на 70 или 75 мм. Стоимость нестандартных вариантов практические не отличается от обычных в 68 мм, в основном она зависит от качества применяемого материала и резьбы.

Но лучше ошибиться в большую сторону и заделать щели раствором из бетона, чем пытаться вставить подрозетник в узкую и неподходящую нишу. Для разовых работ допускается использование недорогих коронок с победитовыми кромками. В этом случае лучше выбрать продукцию отечественного производителя, а не китайского, низкая стоимость не оправдывает стирание или сбивание элементов при первом же сверлении.

Хорошие рекомендации имеют изделия от фирм Зубр или Практика. Они могут прослужить дольше при условии периодического охлаждения в момент сверления бетона и соответствия типа насадки материалу обработки. Применять коронки данного вида для создания отверстий в стенах с металлической арматурой не следует.

Для профессиональных потребностей лучше выбрать качественные стандартные инструменты типа SDS Plus с алмазным напылением. Помимо более высокого КПД, они характеризуются способностью к самовосстановлению и практически не подлежат износу.

Хорошие отзывы у продукции европейских производителей: Makita, Bosh, Hilti. Но и цена у таких коронок для изготовления подрозетников соответствующая: до 10 раз выше, чем у российских. Количество сегментов для сверления также имеет значение: чем их больше, тем эффективнее и быстрее происходит бурение бетона.

На что обратить внимание

    Грамотно выбрать коронку сможет только специалист, однако при учете следующих правил с этой задачей справится и новичок:

  • Определиться с тем, в каком основании будет высверливаться дыра для подрозетника. Так, для железобетона не подойдет насадка под обычный бетон, гипсокартон или другие материалы.
  • Уточнить максимальную глубину высверливания, а также диаметр будущих подрозетников, выключателей и других устройств. В противном случае, может получиться так, что диаметр отверстия не подойдет по размерам с устройствами.
  • Важный критерий при выборе коронки – это рабочая скорость, а также максимальная величина оборотов за минуту вращения.
  • Обратить внимание следует также необходимости охлаждения механизма, а также возможностям обходиться без него.
  • Можно провести анализ коронок разных фирм.

При выборе коронки не стоит экономить, потому что дешевое изделие не справится с задачей на том же уровне, что и дорогие аналоги, а подрозетник может вообще не получиться. На рынке строительных инструментов попадается много подделок, которые также можно купить за невысокую стоимость.

Помните, что коронки с напылением очень дорогие, поэтому ее приобретение будет оправдано в случае большого объема работ по бетону. Нерационально брать высококачественные изделия при наличии слабого и дешевого перфоратора. Такое сочетание крайне невыгодно, поскольку сверление подрозетника требует высокой мощности и больших оборотов самого инструмента.
