Высота установки выключателей и розеток

Для того, чтобы использовать электрические приборы самым удобным образом, необходимо, чтобы сохранялась правильная высота выключателей и розеток от пола по евростандарту. Для этого применяются стандарты монтажа силовых точек, причём в разных странах они могут отличаться. Этот показатель зависит от частоты и количества используемых устройств — в более развитых странах, где люди привыкли полностью доверять электроприборам, время использования больше, чем в других государствах.

Хотя на самом деле электрики не отмечают отдельным образом правила монтажа разъёма для выключателя, потому что оба стандарта могут применяться в любой местности в зависимости от желания человека. Если Вы обратитесь за помощью к специалисту, то он обязательно подскажет, на каком уровне стоит устанавливать выключатели и розетки.

Высота выключателей от пола по евростандарту

Стандарты монтажа разъёмов под розетки

На самом деле не существует в строительстве ни каких строгих правил по количеству и месту расположения розеток и выключателей ни в квартире, ни в частном доме. Но есть два документа, в которых говориться, как и где лучше размещать розетки и выключатели.

Первый документ – это СП 31-110-2003, в котором сказано что выключатели следует размещать со стороны дверных ручек, расстояние от пола до выключателя не больше одного метра. Розетки же можно размещать в любом месте, но тоже на высоте до метра.

Второй документ – Правила Устройства Электроустановок. В нем говориться о правилах безопасности при установке розеток и выключателей, нормируется расстояние от розеток и выключателей до газовых трубопроводов – оно должно быть не менее 50 см.

В ванных комнатах разрешается устанавливать розетки на расстоянии от 60 см от раковин, ванн, душевых кабин и т.д. Такие розетки обязательно должны быть защищены УЗО с током срабатывания до 30 мА (устройство защитного отключения).

Необходимая высота розеток от пола по евростандарту

В настоящее время в «моду» прочно вошел европейский стандарт установки розеток и выключателей, по которому розетки устанавливаются на высоте 30 см от пола, а выключатели на высоте 90 см от пола. Такое расположение розеток и выключателей удобно для всех членов семьи. Так как ребенок сам может включить свет, да и взрослому даже не придется поднимать руку к выключателю ведь он на высоте руки. Шнуры от электроприборов, воткнутых в розетки, лежат на полу и не мешают проходу. Удобно!

Советский вариант

Ранее в советском союзе применялся стандарт установки розеток и выключателей, по которому розетки ставили на высоте 90 см от пола, а выключатели ставили на высоте 1.6 м от пола. В этом стандарте тоже есть свои плюсы, и он ничем не хуже европейского стандарта. Поэтому в настоящее время многие отдают предпочтение этому стандарту. Например, выключатель находится всегда на виду перед глазами, а вставить вилку в розетку, можно не нагибаясь. По какому стандарту ставить розетки и выключатели — выбирать лично Вам, у обоих вариантов есть свои плюсы и минусы.

Правильная высота выключателей от пола по евростандарту

Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

    Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:

  • установка розеток и выключателей по так называемому «евростандарту»;
  • «советская» система монтажа.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей. Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень. Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.

«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник). «Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.

Правила установки выключателей

Правила установки выключателей

  1. Определиться с расстановкой мебели и электроприборов в помещениях.
  2. Для этого составить схему, желательно в масштабе, на которой отметить мебель, а также бытовую технику и оборудование, которое подключается к электрическим или слаботочным сетям, указать высоту до пола.

  3. Нанести все розетки (в т.ч. ТВ, интернет, телефонные и т.п.) на план, для электроники, кухонной техники и т.д., плюс резервные.
    • Для стационарной техники, (компьютер, телевизор, стиральная машина, кондиционер и. т.д.) электровыводы размещать так, чтобы был свободный доступ до этих мест, но, в то же время, чтоб они скрывались за электроприборами.
    • Точки подключения, расположенные на открытых участках стен, которые планируете использовать периодически, лучше делать на одной высоте — 30 см (Евростандарт). Минимальное количество предусмотреть так, чтоб пылесос, дотягивался до всех помещений.
    • Над письменным столом, прикроватными тумбочками, комодом, размещаются на высоте 15-20 см от поверхностей мебели.
  4. Чтоб правильно определить высоту установки и выключателей, сперва нужно решить в какую сторону будут открываться двери. После чего расставить выключатели со стороны дверных ручек у дверного проема. На высоте 80-100 см, в зависимости от вашего роста (определить опытным путем).
  5. Расположение переключателей зависит от типа помещения, так например:
    • в длинном коридоре или на лестнице, удобнее установить в начале и в конце;
    • в спальне или зале, лучший вариант, когда переключатели стоят у входа в помещение, а также у кровати или дивана, чтоб управлять освещением, не вставая.
    Высоту установки переключателей выбирайте учитывая из какого положения будут доступны, т.е. если это у входа в помещение, то выбирайте высоту 80-100 см, а если это у кровати или дивана, то на той высоте, где переключатель достаётся вытянутой рукой.

  6. В тех местах, где вы не определились с расположением мебели или электроприборов, советуем устанавливать электрические розетки на высоте 30 см, а выключатели 90 см от уровня пола, это наиболее удобный вариант высоты установки.

Рекомендации эргономики по расположению электрических приборов

Для каждого помещения до проведения электротехнических работ необходимо составить эскиз, план-схему в масштабе с расположением мебели и электроприборов, отметить на ней места подключения к электрической сети, включая слаботочные цепи: телефон, телевидение, сигнализацию и другие устройства.

Важно предусмотреть небольшой запас этих мест для будущего оборудования. Практика показывает, что это оправданно.

Расположение розеток

Их для техники стационарного расположения, например телевизора, компьютера, стиральной машины, морозильника… необходимо располагать со свободным доступом к ним, но желательно скрывать за самими приборами. Периодически используемые розетки принято в целях дизайна располагать на одинаковой высоте от пола, обычно это расстояние выбирают порядка 30 см. Они в этом случае менее заметны.

Рекомендуется выбирать такое их количество, чтобы было удобно пользоваться пылесосом и переносными электроприборами во всех помещениях. Электрические розетки над письменным столом, прикроватными тумбочками размещают над поверхностью мебели на высоте 10÷20 см.

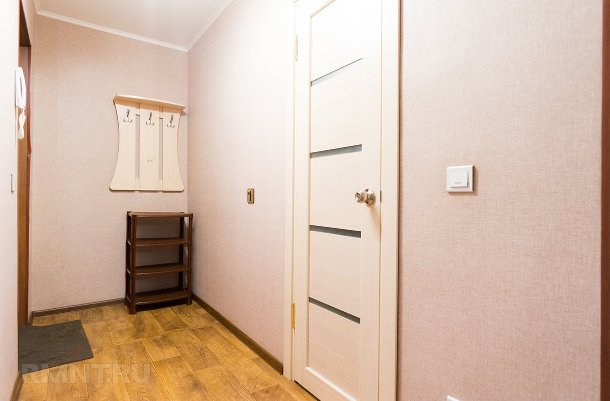

Расположение выключателей

Их рекомендуется монтировать на стене около входной двери со стороны ручки на удалении более 10 см от проема и высоте порядка 90-100 см. Такое местоположение удобно для взрослых: не надо высоко поднимать руку. А дети в возрасте от четырех лет уже могут сами пользоваться освещением. Потолочные конструкции выключателей с опущенным шнуром для управления по-прежнему используются в дизайне комнат.

Тип помещения и его назначение тоже надо учитывать для установки выключателей. В длинном коридоре по его концам можно установить два проходных переключателя для управления одним светильником. У входа в близкорасположенные комнаты можно поставить блок из нескольких выключателей для управления светом в отдельных помещениях из одного места.

В спальне удобно расположить выключатели так, чтобы ими можно было отключать освещение, не вставая с кровати, простым поднятием руки. Применяемое в большинстве случаев правило монтажа розеток от пола на 30 см и выключателей на 90 см считается универсальным. Если вы не уверены в будущем расположении мебели или электроприборов в помещении, то смело пользуйтесь этим методом.

Особенности монтажа выключателей и розеток

Особенности монтажа выключателей и розеток

Поводом для долгих дискуссий является высота расположения розеток от пола. Поскольку точного определения нигде не прописано, можно воспользоваться такими понятиями как «евростандарт» или «советский стандарт». Когда в квартире планируется «евроремонт», скорее всего розетки будут размещаться на уровне 300 мм от пола, а вот выключатели – уже на 900 мм.

По «советскому стандарту» рубильник установили бы на уровне плеча – это примерно 1600 мм, а розетку тоже значительно выше – на уровне 900 мм от пола. Каждый способ имеет свои плюсы и минусы. Коротко их рассмотрим.

Особенности размещения в коридор

Для прихожей достаточно 1–2 розеток. Расположить их лучше в углу возле плинтуса примерно на уровне 15-20 см от пола. Это позволит подключать различные хозяйственно-бытовые приборы, например, пылесос, электросушку для обуви или зарядку для телефона.

Помимо этого, в коридор отлично впишутся и другие устройства.

    Среди них:

  • квартирный распределительный щиток с защитными автоматами;
  • стабилизатор напряжения;
  • электросчетчик, хотя для квартир предусмотрено отдельное место на лестничной клетке, его можно вмонтировать и в коридоре;
  • выключатели для кухни, ванны и уборной;
  • ответвительная коробка для ТВ-кабеля, Ethernet или стационарного телефона.

В большинстве случаев этого вполне хватает, но иногда еще предусматривают в коридоре монтаж датчика теплого пола.

Количество и высота розеток в ванной

Количество и высота розеток в ванной

Конечно же, количество будет зависеть от площади и числа приборов, но в 95% случаев – хватит 1–2 розеток. Первую желательно расположить недалеко от зеркала на уровне 1000 мм от пола. В нее будет подключаться фен и электробритва. Ко второй, к примеру, подключена стиральная машинка или нагреватель. В таком случае не меньше 600 мм от пола для машинки, и 1500 мм – для бойлера.

Само собой разумеется, что крепить обе розетки рядом с водоразборным устройством строго противопоказано, поэтому должны быть отступы от ванной и раковины более 600 мм, а лучше 1000 мм. В обязательном порядке стоит побеспокоиться и о защите от влаги, установить влагозащищенную розетку IP 44. Нельзя забывать о том, что изделия могут быть подвержены еще большей опасности.

Поскольку ванная комната подвержена риску затопления, крепить изделия ниже 150 мм от пола является совершенно небезопасным. Если в розетку попадет вода, угроза для жизни просто колоссальная. Причинами для этого могут стать различные ситуации, от протечки крана или трубы, до поломки бытовой техники или забывчивость хозяев.

Специфика установки в гостиной

Домашний кинотеатр или простой ТВ-ящик потребует минимум двух розеток. Первая для самого ТВ-приемника, а вторая для спутникового ресивера. Уровень высоты следует определять, основываясь на расположении самого телевизора. Он может стоять на тумбе, быть вмонтированным в стену или вмещаться в специальную ячейку мебельной стенки.

Кабель питания не может свисать или быть под натяжением. Он должен полностью скрываться за экраном. На каждой стене дополнительно следует разместить по 2 розетки на уровне 150–300 мм от пола. В них можно будет подсоединить напольный светильник, вентилятор, зарядные устройства для гаджетов, игровую приставку, пылесос.

Следует побеспокоиться о возможности удобного подключения кондиционера. Если в гостиной будет стоять персональный компьютер, минимум шесть розеток надо предусмотреть для подключения питания к экрану, системному блоку, настольной лампе, сканеру, колонкам для воспроизведения звука и Wi-FI роутеру.

Правила расположения в кухне

Каждый год разрабатывает все более умная техника для обеспечения комфорта и временных затрат человека. Естественно, количество техники на кухне местами просто зашкаливает. В обязательном порядке нужно предусмотреть подключение вытяжки, возможно стиральной и посудомоечной машинок, электроплиты. Но главное – это холодильник, микроволновая печь или мультиварка, иногда и то, и другое. Миксер, соковыжималка, комбайн, тостер, блендер, кофеварка и телевизор – этот список, наверное, нескончаемый.

За холодильником обычно устанавливают розетку на уровне 600–800 мм. Для вытяжки желательно увеличить высоту в три раза – 1800–2000 мм от пола. При подключении стиральной машинки или электроплиты разъем надо смонтировать на 200–300 мм от пола. Дополнительно для него вырезается отверстие на задней стенке кухонной мебели, если она имеется.

Прикинув место будущей рабочей поверхности, необходимо предусмотреть разъемы и там. Желательно минимум три розетки расположить на 100–200 мм выше столешницы для подключения мелкой техники. Телевизор на кухне чаще всего монтируют на стеновые кронштейны, соответственно, высота розетки для этого бытового прибора может быть от 1800 до 2000 мм от пола.

Нюансы размещения в спальне

В этой комнате вполне достаточно четырех изделий, по две розетки с каждой стороны кровати. Они будут предназначаться для прикроватного торшера, электронных часов или дополнительных устройств, например, кондиционер, вентилятор или пылесос. Возле комода с зеркалом желательно также установить одну розетку на уровне 600–700 мм от пола для подключения фена или утюжка для волос. Если в комнате будет стоять телевизор или PC, следует также продумать, где спрятать провода и как разместить разъемы электрической сети.

Грамотное планирование силовых точек в детской

Детская комната – обычно это сочетание спальни и игрового пространства. В этой комнате также не обойтись без разъемов электросети. Желательно, чтобы их было, по крайней мере, 2–3. Возле кроватки можно поставить лампу, а остальные – для дополнительных целей.

Многие специалисты предупреждают, что штепсельные разъемы надо монтировать от маленьких детей как можно выше. В этом они были правы несколько лет назад. Современные разработки позволили оснастить изделия дополнительными защитными крышками, которые предотвращают контакт ребенка с электросетью. Такие клапаны зачастую требуют немалых усилий, чтобы получить доступ к отверстиям для вилки. Спонтанное детское любопытство будет остановлено.

Тонкости монтажа в рабочем кабинете

Данная комната не сильно отличается от гостиной по расположению разъемов. Минимум 5–6 приборов потребуется для подключения PC – системный блок, экран, аудиоколонки, сканер и настольная лампа. Возле полок для книг нужно предусмотреть место для чтения.

Установка светильника и комфортного кресла должны входить в план проекта, а это еще один вспомогательный разъем. Два других прибора размещают на незанятой стене. Каждый разъем монтируется на высоте 150–300 мм от пола.

Существует два варианта подсоединения кондиционера. Напрямую через автомат или через розетку. В первом варианте не будет никаких свисающих шнуров, но обязательно надо подобрать качественный автомат, от которого будет зависеть функционирование устройства. Во втором случае розетку надо разместить на уровне 300 мм от потолка.

Высота розеток и выключателей над столешницей на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

    Некоторые рекомендации по расположению розеток на кухне:

  1. Для подключения посудомоечной и стиральной машинки, холодильника – 10-20 см от уровня пола. Это оптимальный вариант относительно длины электрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
  2. Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
  3. Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
  4. «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели – 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
  5. Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.
  6. Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления.

  7. духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
  8. для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
  9. под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

Высота розеток для телевизора на стене

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175 см, удобнее всего расположить телевизор на высоте 120 см от пола до центра экрана. Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю. Конкретная высота установки розетки зависит от диагонали телевизора. Сюда же выводим и антенный кабель.

Высота розеток для телевизора на стене

Правила подбора устройств для питания

В первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

Потом укажите все розетки (электрические, телевизионные, телефонные и компьютерные), желательно сделать небольшой запас. Розетки для приборов не меняющих своего расположения, (телевизор, системный блок и.так далее) устанавливать предпочтительно так, чтоб к ним был постоянный доступ, но вместе с этим, лучше если они будут скрываться за этой техникой.

Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.д., оптимально установить на высоте 10-18 см от мебельной поверхности. Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

Правила подбора устройств для питания

Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95 см, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

На тех участках, где Вам пока не известно, как будет расставлена мебель или электрические устройства, рекомендуем монтировать розетки на высоте тридцать сантиметров, а выключатели девяносто сантиметров от половой поверхности, чаще всего это самый оптимальный вариант высоты выключателей и розеток.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

Рекомендации по установке розеток

Где и как располагать выключатели и розетки необходимо определять только на основании безопасности и, конечно же, комфорта. На сегодня не существует прописанных стандартов, в которых указывалось бы место для размещения разъемов электросети и выключателей. Особенно их количества в отдельной комнате.

Планирование – это этап подсчета числа механизмов, которыми будет пользоваться человек на постоянной основе, независимо от помещения. Плюс еще 1–2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, осуществляющим монтаж приборов электросети в квартире. Такие люди должны быть специалистами с хорошим опытом.

Но если было принято решение осуществлять все работы самостоятельно, то нужно ознакомиться со всеми видами электрооборудования. Поскольку ассортимент продукции очень широк, это значит, что под каждую потребность можно найти оборудование.

Это может быть аудио розетка, позволяющая подключить акустику, музыкальный центр или разъем для стационарного телефона, а также для Ethernet кабеля. Высота установки определяет комфортные условия для проживания в доме, его безопасность, благоустройство и красоту.

    Грамотно спроектировать расположение и высоту выключателей и розеток можно, придерживаясь следующей последовательности:

  1. Определиться с размещением электроприборов и расстановкой мебели в комнате.
  2. Составить подробную схему, выдержав заданный масштаб. В проекте отобразить:
    • дверные и оконные проемы;
    • трассу прохождения электропроводки;
    • области прокладки водо- и газопровода;
    • размещение бытовой техники/мебели;
    • указать все розетки, в том числе телефонные и интернет.
  3. Разрабатывая схему, необходимо соблюдать ряд правил:
    • расстояние от выключателей до систем коммуникаций (батарей, газовых и водопроводных труб) – минимум 50 см;
    • отступ от оконного/дверного проема или угла комнаты – не менее 10 см;
    • расстояние до мойки – от 80 см;
    • необходимо учесть габариты мебели, чтобы впоследствии они не загораживали розетки или выключатели;
    • розетки для подключения стационарной техники (телевизор, микроволновка, компьютер) лучше расположить за самими электроприборами;
    • резервные розетки рекомендуется размещать на единой высоте – 30 см от уровня пола.
  4. Распределение выключателей зависит от ряда факторов:
    • сторона открывания входной двери;
    • типа помещения – на лестнице или в длинном коридоре рекомендуется устанавливать по два выключателя (в начале и в конце комнаты);
    • высота расположения выключателя у входной двери – 80-90 см.
