Регуляторы давления воды в системе водоснабжения квартиры

К выбору регулятора давления воды в системе водоснабжения в частном доме или квартире нужно отнестись со всей серьезностью и при монтаже соблюдать все требования от производителей. Редуктор воды играет важную роль в системе водообеспечения и отоплении.

Иногда возникает необходимость его регулировать. Если не выполнить эту операцию система может выйти из строя, а дальше и к лишним тратам времени и денег.

Прежде всего мы поговорим об установке и ремонте регулятора давления воды. Далее вы найдете для себя информацию о популярных фирмах клапанов регулирования.

Регулятор давления воды в системе водоснабжения в квартире

Регулировка напора воды в квартире

Регулятор воды в квартире выполняет сразу несколько важных задач. Первая – защита от повышенного давления. Большинство бытовых сантехнических устройств рассчитано на показатель до 3 Атм.

Если он больше, то система водоснабжения квартиры испытывает повышенную нагрузку. Следствием этого становится сокращение срока эксплуатации клапанов стиральных и посудомоечных машин, снижение надежности соединений и другие неприятные явления.

Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с гидравлическими ударами. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе.

Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. Зачастую редуктор давления применяют на таких объектах:

И, наконец, наиболее интересная для нас функция – экономия воды в квартире. Возможность регулировать давление открывает широкие возможности для уменьшения ее расхода. Элементарное снижение напора с 6 до 3 Атм позволит уменьшить расход воды на 20-25% (в семье из 4 человек). Ведь каждый раз, открывая кран на полную, вы будете расходовать меньше, чем раньше.

А можно пойти еще дальше. Если у вас в квартире нет устройств, требующих определенного минимального напора (система обратного осмоса или проточный водонагреватель, например), то можно снизить давление вплоть до 1-2 бар. Экономия будет еще больше, а дискомфорт будет вызывать разве что более долгое заполнение бачка унитаза.

Больше всех оценят преимущества редуктора те, у кого давление в стояках холодной и горячей воды постоянно «скачет». Из-за этого приходится каждый раз подолгу регулировать напор смесителем, в поисках оптимальной температуры.

Часто на такую регулировку уходит больше времени, чем на сам душ, а драгоценные кубометры воды бесцельно уходят в канализацию. С помощью редукторов можно уравновесить напор в трубах и забыть об этой проблеме.

Принцип работы регулятора давления воды

В большинстве регуляторов в основе механизма понижения служит герметичная камера, в которой расположена мембрана с присоединенным к ней штоком на пружине. В процессе подачи воды выходное давления редуктора уменьшается — это приводит к снижению воздействия на диафрагму.

Принцип работы регулятора давления воды

В свою очередь, специально отрегулированная пружина оказывает большое давление на диафрагму, тем самым выравнивая его значение до установленного на редукторе.

Обычно монтаж регулятора проводят первым делом при разводке водопроводной магистрали в доме или квартире. Если же редуктор снижения давления воды не установлен на входе, то произвести монтаж редуктора для бойлера, стиральной/посудомоечной машины или газового котла!

    По принципу действия редукторы давления воды делятся на:

  • динамические, обеспечивающие непрерывное регулирование постоянного потока воды и используемые в основном на магистральных трубопроводах и промышленных объектах;
  • статические, работающие в условиях неравномерного потребления воды, обычно устанавливаемые на входах в квартиры или частные дома.
    По месту регулировки они подразделяются на редукторы, действующие:

  1. «до себя», закрытые при отсутствии и открывающиеся при увеличении напора воды на входе регулятора, ограничивая его предельный уровень;
  2. «после себя», при отсутствии давления открытые и закрывающиеся при превышении предельного уровня напора воды на выходе регулятора.

Статические регуляторы всегда поддерживают давление постоянным на выходе, т. е. «после себя».

Устройство прибора

    В основе регулятора находится механический датчик давления, с помощью которого производится управление механизмом, ограничивающим подачу воды. Для квартир и загородных домов используют поршневые и клапанные редукторы. Что касается пропускной способности, то здесь устройства разделяются на такие изделия:

  • бытовые;
  • коммерческие;
  • промышленные.

Устройство прибора

    Помимо этого, регуляторы давления воды классифицируют по другим параметрам, таким как:

  1. Материал корпуса. Для изготовления устройства используют латунь, никелированную или хромированную сталь.
  2. Рабочая температура. Так, модели, которые работают до 40 градусов, устанавливают на систему холодного водоснабжения. Для горячей воды используются редукторы с рабочей температурой от 65 до 90 градусов. Запрещается использование «холодных» регуляторов на горячем водопроводе, так как это приведет к их быстрому износу.
  3. Способ крепления. Редукторы давления могут монтироваться путем резьбового соединения или же с помощью фитингов.
  4. Диаметр и резьба.

Все эти особенности необходимо учесть при выборе редуктора давления воды в водопроводе. Это позволит приобрести подходящий вариант для того или иного контура.

По своей конструкции редукторы делятся на три основных типа:

  • Поршневые редукторы давления воды

Наиболее простые по конструкции и самые дешевые, а, следственно, и наиболее распространенные. Содержат подпружиненный поршень, перекрывающий сечение трубопровода, тем самым регулируя давление на выходе. Обычный диапазон регулировки — от 1 до 5 атм.

Недостатком таких регуляторов является наличие движущегося поршня, который обусловливает требования по предварительной фильтрации воды на входе редуктора, а также ограничение максимальной скорости потока, приводящей к повышенному износу движущихся частей.

  • Мембранные редукторы давления воды

Обеспечивают регулировку с помощью подпружиненной мембраны, установленной в отдельной герметичной камере и обеспечивающей открытие и закрытие регулирующего клапана.

Такие редукторы отличаются высокой надежностью и неприхотливостью, большим диапазоном и пропорциональностью регулировки давления, а также большим разбросом рабочей скорости потока, начиная от 0,5 до 3 куб. м./ч. Также отличаются и более высокой стоимостью.

  • Проточные редукторы давления воды

Обеспечивают динамическое регулирование давления за счет внутреннего лабиринта, находящегося в корпусе и уменьшающего скорость потока путем его разделения и многочисленных поворотов. Используются в основном для систем полива и орошения.

Благодаря отсутствию движущихся деталей и применения пластических материалов для их изготовления, отличаются низкой ценой, однако, требуют установки дополнительного регулятора или клапана на входе. Рабочий диапазон — от 0,5 до 3 атм.

    Основными характеристиками редуктора являются:

  1. Номинальный диаметр, который должен соответствовать условному проходу трубопроводной системы. Этот параметр регламентируется ГОСТ 28338–89.
  2. Наибольшее предельное давление, при котором гарантирована длительная эксплуатация. Этот параметр должен соответствовать ГОСТ 26349–84.
  3. Пропускная способность, куб. м./ч., при которой обеспечиваются установленные пределы регулировки.
  4. Диапазон регулируемых давлений редуктора.
  5. Диапазон рабочих температур прибора, определяющий способность его функционирования в системах отопления и горячего водоснабжения, а также в условиях низких температур.

Редуктор давления воды установка

В соотношении с принципом работы, редукторы давления подразделяются на статические и динамические. Первый вариант подразумевает установку их в местах с неравномерным забором воды. Второй вариант редуктора актуален для постоянного поддержания определенного напора в системе.

    Среди преимуществ установки редуктора в квартире отметим:

  • защита сети водоснабжения от гидроудара;
  • увеличение длительности эксплуатации водяного оборудования;
  • снижение расхода воды;
  • минимальный шумы при потоке воды;
  • наличие постоянного давления воды в системе.
    В соотношении с основным элементом регулировки давления, редукторы бывают мембранными или поршневыми. Предлагаем ознакомиться с преимуществами мембранных компенсаторов:

  1. высокий уровень надежности и работоспособности;
  2. отличная защита от коррозии;
  3. мембрана разделяет корпусную часть на две половины, одна из которых контактирует с водой, а вторая отделена от нее;
  4. отсутствует необходимость в проведении дополнительного технического обслуживания.

Однако, в процессе эксплуатации мембранных редукторов давления иногда появляются расслоения мембраны, трещины и разрывы, которые выводят оборудование из строя. Поэтому, мембрана нуждается в периодическом контроле ее состояния.

Рекомендуем установить редуктор Томасетто, который отличается хорошими эксплуатационными характеристиками и высоким качеством. Редуктор имеет электромагнитный клапан и встроенную фильтрационную систему.

Поэтому, в процессе его монтажа отсутствует необходимость в установке фильтров. Редукторы способны поддерживать оптимальное давление в системе.

Как установить редуктор давления воды своими руками

Процесс монтажа редуктора воды довольно простой, при наличии определенного сантехнического оборудования и навыков работы с ним. Рекомендуется производить установку редуктора горизонтально, таким образом, обеспечится высокая его работоспособность.

При отсутствии запорных вентилей в системе, перед началом работы, установите их. В процессе работы потребуется наличие самого редуктора, двух или трех запорных вентилей, фильтров, очищающих воду, разводного ключа, пакли и состава, обеспечивающего ее приклеивание.

    Процесс монтажа редуктора подразумевает выполнение таких действий:

  • Сначала перекройте воду.
  • Вырежьте кусок трубы, размер которой соответствует размерам двух вентилей и регулятора давления.
  • Оденьте резьбу на отверстие. Если трубы выполнены из пластика, то достаточно их запаять.
  • На поверхность паянной или обрезанной трубы наматывается пакля и фиксируется на ней при помощи специального клеевого состава. Установите вентиль, прокручивая его несколько раз по часовой стрелке. Не прилагайте слишком много усилий для выполнения этого процесса, так как возможен вариант повреждения крана.
  • Для уплотнения уже имеющихся соединений используйте резиновые прокладки или паклю с клеем.
  • Установка редуктора производится после монтажа счетчика. Между ними должны располагаться вентили и фильтры, осуществляющие грубую очистку. Все элементы должны располагаться в правильном порядке.
  • Далее, после монтажа регулятора давления устанавливается второй вентиль, с помощью которого оборудование легко демонтируется, при необходимости.

На этом, монтаж редуктора завершен, однако, для того, чтобы устройство правильно работало, необходимо позаботиться о правильной его настройке. Изначально закройте кран на входе в систему и откройте выходной кран.

Поверните винт для регулировки прибора по часовой стрелке специальный ключом. Таким образом, давление в системе увеличится. Для уменьшения крутите в обратную сторону. Значение величины напора не должно превышать трех атмосфер.

Учтите, что диаметр устройства должен быть таким же, как и размер труб в доме. Если вы приобрели редуктор, не подходящий по диаметру к трубам, то ситуация исправляется приобретением специальных переходников. Кроме того, покупая редуктор, не забудьте о двух вентилях и фильтре.

Редуктор давления воды как отрегулировать

Чтобы правильно настроить редуктор давления воды, необходимо определиться с моделью редуктора. Большинство редукторов настраивают на заводе, т.е. у редукторов есть предустановленное значение. Так часто поступают производители относительно недорогих моделей редукторов, например итальянцы.

Стандартное установленное давление воды бывает 3,0 бар (около 3,0 атмосфер). Обычно такого значения вполне достаточно для городской квартиры или загородного дома, но оно часто бывает или слишком высокое, например для котла или слишком низкое, например для если устанавливается в частном доме в несколько этажей.

В таком случае всегда можно изменить давление воды.

Для настройки в недорогих моделях используется или ключ, или отвертка, но учтите, что вам нужен будет манометр с показателями шкалы больше, чем вы планируете выставлять. Рекомендуем устанавливать манометры на 10,0 бар. Настройка производится, когда редуктор уже установлен, к нему подключен манометр и в трубопроводе уже есть вода.

Плавно, с помощью отвертки или ключа, прокручивайте центральный шток редуктора по часовой стрелке (если снижаете давление) или против часовой стрелки (если увеличиваете). Наблюдайте за показателями манометра. Обычно хватает 2 — 3 оборота, чтобы изменить диапазон на 1-1,5 бар.

В более дорогих моделях можно обойтись без специального инструмента. Производитель уже позаботился о вашем удобстве. На центральном штоке уже установлена регулировочная ручка и достаточно провернуть ее по часовой или против часовой стрелки на несколько оборотов, и вы сразу увидите результат.

Некоторые производители в комплект включают манометр и дополнительный фильтр «грязевик» для защиты внутреннего устройства редуктора от попадания механических частиц.

Ремонт регулятора давления воды

Назначение редуктора – как можно точнее поддерживать заданное давление на выходе, независимо от изменений на входе и потребляемого расхода воды. Это необходимо, чтобы при разной степени водоразбора потребители не чувствовали дискомфорта, и на каждой точке водоразбора с помощью арматуры можно было бы независимо регулировать расход воды в широких пределах.

Важно также, чтобы редуктор поддерживал настроечное давление и при отсутствии водоразбора (в статическом режиме), так как это обеспечивает безаварийную работу квартирных трубопроводов, арматуры и приборов.

    Техническое обслуживание:

  1. С периодичностью раз в месяц рекомендуется проверить настройки, скорость срабатывания и точность поддержания давления регулятором. Проверяют работу регулятора, изменяя расход, воды проходящей через него — плавно закрывая арматуру, установленную на том же трубопроводе.
  2. С периодичностью раз в полгода следует прочищать линию отбора импульсов. Для этого участок, на котором установлен регулятор следует отключить, дренировать, а импульсную линию продуть, предварительно отключив от регулятора и трубопровода.
  3. Сетчатый фильтр, установленный перед регулятором, очищают по мере загрязнения. Засорённость фильтра определяют по показаниям манометров, предусмотренных до и после него, сравнивая фактическое падение давления на фильтре с падением на чистом фильтре.

Ремонт регулятора может потребоваться, в том случае, если во время работы или обслуживания было выявлено отклонение давления в месте отбора импульса от настроенного значения. Ремонт редуктора своими руками нецелесообразен, проще заменить на новый, но простейшие операции можно попробовать.

Возможные поломки и способы их устранения:
ПоломкаПричинаУстранение
Регулятор не реагирует на изменение давления в месте подключенияЗабита импульсная линияПродуть сжатым воздухом или давлением воды, предварительно отсоединив от регулятора
-В проточную часть попал посторонний предметОчистить затвор и седло, предварительно демонтировав регулятор
-Прикипел штокОчистить от накипи и проработать шток вручную, предварительно демонтировав регулятор и гидравлический привод
Регулятор всё время закрытОтсутствует пружина или настроечная гайка, через которую пружина удерживает шток в открытом положенииNo comments
Регулятор всё время открытДавление воды перед регулятором, ниже давления настройкиИзменить давление настройки с помощью регулировочного винта или ждать повышения давления
-Разорвана мембранаНеобходима замена оригинальной мембраной
    Самые распространенные вопросы на ремонтных форумах:

  • течет редуктор давления воды что делать?
  • как почистить редуктор?

Если течет, или перебирать, но лучше на помойку. Недорогой девайс, но от его надежности зависит, будете топить или нет)

Клапан регулировки давления воды

Редуктор давления воды – устройство для стабилизации и регулировки перепадов напора жидкости в городской водопроводной сети и на производстве. Для чего нужен редуктор? Он защищает трубопровод от аномально высокого напора воды или резких его перепадов, тем самым оберегает разнообразные приборы от разгерметизации.

По конструктивным особенностям все редукторы понижающие давления делят на три группы:

  • Мембранный редуктор давления

Клапан регулировки давления воды

Работает благодаря подпружиненной мембране в герметичной камере редуктора, в зависимости от степени сжатия пружины, увеличивается или уменьшается пропускная способность устройства с помощью небольшого клапана.

Мембранные редукторы хороши широким интервалом пропускной способности, что позволяет использовать как в бытовых, так промышленных целях. Также к преимуществу мембранных регуляторов давления стоит отнести изолированность рабочего механизма от проходящей среды (вода, воздух, другие жидкости).

  • Поршневой редуктор давления

Поршневой редуктор давления

Выгодно отличается простотой рабочего механизма, но в отличии от мембранного типа, поршневой механизм необходимо периодически очищать от засорений.

Работа поршневого редуктора базируется на подпружиненном поршне, который регулирует подачу воды посредством перекрывания проходного канала. Регулировка редуктора с поршневым механизмом происходит вентилем, который определяет степень сжатия пружины.

  • Проточный регулятор давления

Клапан регулировки давления воды

Воды содержит в себе лабиринт каналов, в ходе прохождения которых происходит снижение избыточного давления воды. Проточные редукторы хороши тем, что не имеют никаких подвижных частей, которые могут изнашиваться или выходить из строя, но есть у них и один недостаток: если вода не проходит предварительную фильтрацию, каналы редуктора могут засоряться.

Редуктор давления воды Honeywell

Редуктор давления воды Honeywell

Редукторы Honeywell — это устройства, которые понижают и стабилизируют входящее давление воды в системах водоснабжения и отопления. Специальная конструкция регулятора позволяет выровнять и установить нужное и безопасное значение напора поступаемой воды.

Также он может защитить трубы и бытовые приборы от частых гидравлических ударов, которые могут принести разрушительные последствия (течи, завоздушивание, передавливание холодной воды горячей).

То есть, если в вашем водопроводе завышенное значение давления воды, то вам крайне необходимо купить и установить регулятор, но для того, чтобы его правильно выбрать нужно знать какие есть типы редукторов и какие у них есть особенности.

    Рассмотрим основные типы редукторов исходя из их редукционного действия:

  1. динамический редуктор давления — обеспечивает непрерывное регулирование постоянного потока воды, применяется зачастую на магистральных водопроводах, реже на промышленных объектах (пример: Honeywell D04F-1/2A);
  2. статический редуктор — работает в условиях неравномерного потребления воды, так называемое, при закрытых кранах, устанавливается на всю квартиру или на входе в частный дом или коттедж — поддерживает постоянное значение на выходе (пример: Honeywell D06F-1/2A);
  3. редуктор с фильтром — зачастую статический регулятор давления с промывным фильтром грубой очистки воды от крупных примесей размером более 50 мкм, отличается своей универсальностью и компактными размерами (пример: Honeywell FK06-1/2AA)

Водопроводная вода характеризуется не только высоким давлением в магистральных сетях города, но также, разнообразными механическими примесями, которые попадают в воду из старых труб и неэффективной очистки воды при её заборе из водохранилищ и крупных рек.

Дабы избежать попадание механических загрязнений в бытовые приборы и систему отопления, необходима установка фильтра грубой очистки воды от взвешенных частиц, такие фильтры можно купить в нашем интернет магазине фильтров для воды Honeywell.

Промывной фильтр Honeywell имеет очень компактные размеры, также довольно легко монтируется в водопроводную магистраль, что делает его одним из самых популярных механических фильтров для грубой очистки воды.

Промывные фильтры Хоневелл широко применяются и на промышленных объектах, для очистки воды в больших объемах (более 7-10 м3/час), для таких целей используются высокопроизводительные промывные фильтры Honeywell серии F76S. В тех случаях, когда производительность менее 5 м3/час монтируют сетчатые фильтры Honeywell FF06.

Характеристики Honeywell (Хоневелл) D04FM:
Диапазон настройки (бар)1,5-6,0
Статическое давление PN16
ПроизводствоГермания
Макс. температура среды70
Редуктор давленияДа
Производительность м32.9
Диаметр подключения (дюйм)3/4

Водяные регуляторы Хоневелл считаются очень надежными, но и стоимость соответственно начинается от 1500 рублей за модель D04FM.
Современные редукторы бывают поршневыми и мембранными. Поршень обладает высокой устойчивостью к износу. Но, несмотря на это, редукторы такого типа отличаются низкой надежностью в эксплуатации.

Это объясняется характером очистки воды и возможностью образования коррозии на элементах изделия. Так, если в жидкости могут присутствовать мелкие частицы грязи и песка, которые приведут к заклиниванию устройства. Единственный выход — это регулятор давления воды с фильтром.

Регулятор давления воды Валтек

Особую популярность набирают итальянские клапаны понижения давления в водопроводе Valtec, которые надежные и радуют своей ценой (от 800 рублей). Пожалуй, это и есть средний ценовой сегмент на регуляторы для многоэтажных домов.

Регулятор давления воды Валтек
Для долголетней безаварийной работы водопровода, потребителей воды, отопительного оборудования необходимо стабильное давление в инженерных системах. Сети централизованного водотеплоснабжения характеризуются скачками параметров, гидравлическими ударами.

Подключенные к ним объекты требуется оснащать редукторами давления воды. В многоквартирном здании редуктор защитит домашнюю сеть, бытовую технику, сантехнические приборы. Редукторами Валтек оборудуют трубопроводы воды, сжатого воздуха, иных жидкостей и газов, неагрессивных к применяемым материалам.

Редуктор давления воды Far

Регулятор давления воды Far

Выбирая регулятор воды Far или другой фирмы, стоит обратить внимание на его технические параметры. В первую очередь это касается значения входного и выходного давления. Решить эту проблему довольно просто.

    Нужно узнать требования, которые предъявляются к устройству в том или ином трубопроводе, а также изучить инструкцию регулятора. Именно в ней производители указывают номинальные значения рабочего давления:

  • Максимальное входное давление: 16 бар.
  • Регулируемое: от 1 до 6 бар.
  • Установочное: 3 бар.
  • Максимальная температура: 75°C.

Немаловажным является и рабочая температура. Так, некоторые модели способны работать в температурном режиме от 0 до 40 градусов. Такие устройства используют только в системах холодного водоснабжения. Для горячего трубопровода подойдут модели, которые работают в диапазоне до 130 градусов.

Но стоимость регулятор воды far уже начинается с 2500 руб.

Регулятор давления РД-15

Мембранный регулятор давления воды РД-15 имеет две рабочие камеры, которые разделены между собой диафрагмой. Это делает устройство неприхотливым в обслуживании и надежным в эксплуатации. Одна камера полностью герметизирована, что предотвращает попадание воды в нее.

Именно здесь расположена основная часть конструктивных элементов. Такая схема регулятора давления воды позволяет защитить устройство от коррозии и заклинивания. Правильное использование редуктора и целостность мембраны обеспечивают длительный срок эксплуатации.

А стоимость в пределах от 300 до 500 рублей и имеет разные варианты исполнения. Является самым частым в использовании и имеет сертификат соответствия.

Параметры регулятора воды РД-15:
Наименование параметраЗначение
Диаметр условного прохода Ду [мм]15
Условное давление [МПа] (кгс/см2)1,0 (10)
Зона регулирования [%]40
Верхний предел настройки [МПа] (кгс/см2)0,4 (4)
Условная пропускная способность [м3]/ч1,6
Масса регулятора [кг]0,35

Регулятор давления воды с манометром

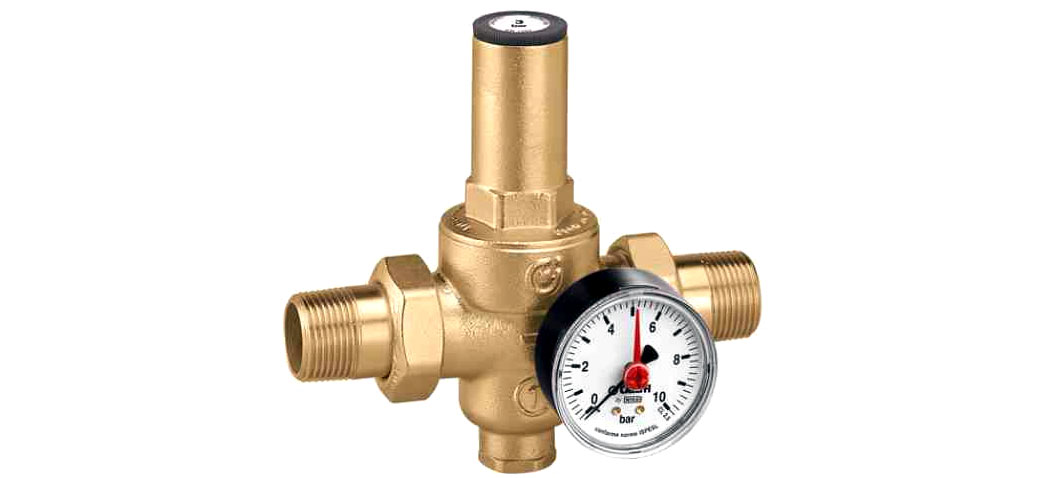

Рассмотрим редуктор Caleffi 533241 с манометром и его преимущества. Редуктор Caleffi 533241 с манометром предназначен для снижения и стабилизации давления водопроводной воды в системе водоснабжения.

Модель редуктора Caleffi 533241 была специально разработана для бытовых нужд. Благодаря своим компактным размерам редуктор Caleffi 533241 с манометром можно установить в любую систему домашнего водоснабжения, так же редуктор можно поставить перед водонагревателем чтобы предотвратить излишний сброс воды в связи с высоким давлением.

Работа редуктора давления Caleffi 533241 основана на равновесии двух сил — усилие пружины, которая открывает проходное отверстие и усилия мембраны, которая стремится закрыть проходное отверстие.

При начале потребления воды в системе водоснабжения усилие пружины начинает преобладать над силой мембраны. Затвор опускается вниз и открывает отверстие для прохода воды. С увеличением потока (давления) воды сила, действующая на мембрану, увеличивается.

Момент, когда давление пружины и мембраны равны, наступает равновесие, которое соответствует выставленному заранее значению на редукторе.

При отсутствии потребления воды давление на выходе из редуктора начинает подниматься и толкает мембрану вверх. Затвор закрывает проходное отверстие. Минимальна разница в силе воздействия мембраны над пружиной полностью закрывает устройство.

Таким образом редуктор Caleffi 533241 справляется как с динамическим, так и со статическим давлением в водопроводе.
