Регуляторы температуры для котла отопления: виды и подключение

Обычно в помещении трудно поддерживать одинаковую температуру, поэтому регулятор температуры для котла отопления помогает бороться с этой проблемой. Каждый сталкивался с ситуацией, когда утром дома очень холодно, а вечером от духоты очень хочется открыть окна.

Терморегулятор контролирует температуру и создает комфорт в помещении. Главным его преимуществом есть экономия затрат на электроэнергию и топливо. Также благодаря прибору, оборудование для отопления получает больший срок службы.

В терморегуляторе находится датчик, который и посылает в котел информацию о том, какая температура воздуха необходима. В данной статье мы поговорим о регуляторах температуры котла отопления, его разновидностях, принципах работы и основных преимуществах.

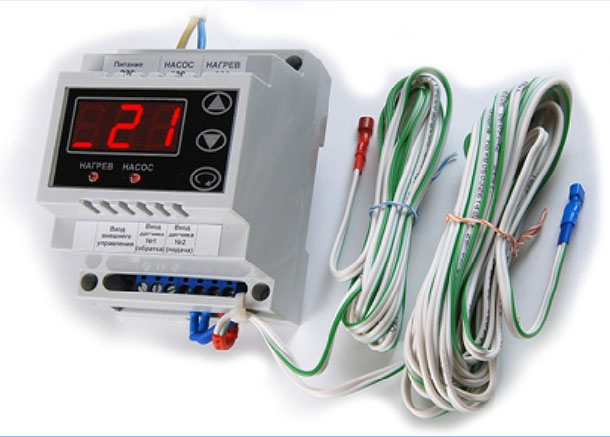

Регулятор температуры для котла отопления

Комнатный регулятор температуры для газовых котлов

Комнатный регулятор температуры для газовых котлов

Комнатный терморегулятор позволяет автоматизировать процессы горения и передавать энергию в радиаторы отопления. А также это устройство сводит к минимуму риск аварийных ситуаций, которые связаны с резким повышением температуры в котлах.

Комнатный термостат для твердотопливного котла даёт возможность сделать отопление наиболее подходящим для жильцов дома или квартиры. Если в комнатах температура комфортная, котёл попросту не будет запускаться в работу. Программируемый электронный комнатный термостат для газового котла упрощает настройки отопительного оборудования.

Вы можете установить нужную температуру на любой период. Если хозяева не бывают дома с 7 утра до 16-17 часов вечера, то можно установить на этот период с помощью терморегулятора температуру около 15-16 градусов, а на остальное время – 23 градуса. Такой подход позволяет эффективно сэкономить электроэнергию и сам ресурс котла.

Если терморегулятор комнатный устанавливается на даче, на которой вы бываете только по выходным, установите температуру со дня пятницы до утра понедельника. Всю остальную неделю устройство работать не будет.

Накладные комнатные терморегуляторы для котлов очень удобны благодаря своим миниатюрным размерам. Он легко фиксируется на трубе и контролирует её температуру, управляет нагревательными аппаратами. Если вы хотите оптимизировать расходы на тепло, покупка данной техники будет очень кстати.

Терморегулятор для газового котла представляют собой компактный приборы, оснащенный удобным интерфейсом для того, чтобы задавать необходимый температурный режим. Любой термостат для котла укомплектован датчиком температуры и имеет клеммы для подключения к котлу.

Терморегулятор для котла — запорно-регулирующая арматура автоматического регулирования котла, соответствующем установленной потребителем температуры воздуха.

Терморегулятор обладает встроенным термодатчиком, который устанавливается в свободной от прямого воздействия отопительных приборов зоне и снабжает терморегулятор информацией о температуре воздуха в зоне расположения самого термодатчика. На основе этих данных терморегулятор управляет отопительным котлом в помещении.

    Классифицируются по различным признакам:

  1. назначение;
  2. способ монтажа(установки);
  3. типы применяемых температурных датчиков;
  4. функциональные возможности (программирование, дистанционное управление).

Рекомендуется устанавливать терморегуляторы в том же помещении, где установлены теплые полы, кроме помещений с повышенной влажностью) и располагать их в удобном месте на стене в непосредственной близости от выключателей освещения и розеток.

Если Вы любитель различных новинок, современных девайсов и просто стильных вещей, то Вам стоит обратить внимание на терморегуляторы Salus. Ценителям европейского производителя, которые как правило славятся своей функциональностью и надежностью рекомендуем обратить внимание на комнатные термостаты Auraton.

Если главной целью является покупка недорого терморегулятора с недельным циклом, то идеальным вариантом будет программатор Computherm.

Виды терморегуляторов

Виды терморегуляторов

    Приборы для управления режимами работы котлов разделяются на два основных типа:

  • проводные — регулятор подключается к контроллеру посредством проводного соединения;
  • беспроводные — регулируют процесс отопления дома от подачи радиосигнала.
    Функционально комнатные термостаты для отопления бывают:

  1. простыми;
  2. программируемыми;
  3. с функцией гидростата.

Простые устройства способны лишь поддерживать стабильной заданную температуру в помещении, не оказывают прямого влияния на сокращение потребление газа.

    Программаторы обладают целым рядом функций:

  • дистанционное управление параметрами работы котла;
  • установка и настройка дневного и ночного режимов работы оборудования;
  • программирование работы системы отопления по дням недели;
  • значительное снижение расхода топлива.

Функция гидростата позволяет контролировать влажность в помещениях, снижать или увеличивать его в зависимости от предпочтений и желания владельца.

Проводные устройства отличаются надежностью и простотой конструкции, низкой стоимостью, продолжительным сроком службы. Терморегулятор для котла отопления такого типа способен поддерживать лишь один температурный режим, устанавливающийся изменением положения, размещенной на лицевой стороне, ручки. На большинстве устройств диапазон возможных температур — 10-30°С.

В зависимости от марки подключение комнатного термостата к питанию может осуществляться от электросети, напрямую от контроллера котла либо от элемента питания.

Главным недостатком такого типа приборов является то, что возможна установка только одного значения температуры. Для ее изменения необходимо переустановить ручку в другое положение.

Помимо этого, определенные неудобства причиняет прокладка кабеля, потому установку проводного термостата к газовому котлу лучше выполнять во время отделочных работ и монтажа отопительной системы.

Если система отопления уже установлена, удобнее поставить беспроводной программируемый термостат для газового котла, при монтаже которого не будет нарушена эстетика интерьера.

Беспроводной термостат для газовых котлов состоит из двух блоков. Один из них ставится у отопителя и подсоединяется к газовому клапану или контроллеру при помощи клемм. Другой устанавливается в комнате, из которой планируется осуществление контроля за работой котельного оборудования.

Связь между блоками осуществляется по радиоканалу. Контрольный блок для удобства пользования оснащается миниатюрной клавиатурой и небольшим ЖК дисплеем.

Беспроводной регулятор температуры для котла отопления устанавливается просто и быстро, не требует каких-либо существенных затрат на приобретение крепежных деталей.

Существенным недостатком приборов такого типа является ограниченный ресурс батарей, которые необходимо периодически менять. При отключении прибора от питания датчики перестанут передавать сигнал котлу отопления, который будет ориентироваться только на показания своих измерителей и чрезмерно нагревать теплоноситель.

Все современные терморегуляторы для котлов отопления, работающие от элементов питания, имеют функцию предупреждения о состоянии заряда батареек. Комнатный термостат для газового котла позволяет полностью автоматизировать процесс управления отоплением.

Терморегулятор беспроводной для газового котла

Терморегулятор беспроводной для газового котла

Беспроводные программаторы облегчат управление теплотехническими приборами, расположенными в труднодоступных местах. Вам не придется тянуть груду проводов к удобному для Вас месту расположения термодатчика. Беспроводной терморегулятор котла состоит из двух модулей, работающие по радиоканалу.

Беспроводной комнатный термостат незаменим, когда вся отделка в помещении уже завершена и нет возможности прокладывать кабель от термостата к котлу отопления или «гребенке» управления теплым полом.

В этом случае беспроводной терморегулятор устанавливается в помещении, температурой которого необходимо управлять, а приемник, как правило, размещается в непосредственной близости от котла отопления (газового или электрического), термоэлектрического привода, клапана или других устройств регулирования системы отопления.

Передача команд управления между термостатом и приемником осуществляется по радиочастотному каналу на частоте 433,92 МГц или 868 МГц. Благодаря индивидуальному кодированию сигнала в каждой паре термостат — приемник, обеспечивается надежная помехоустойчивая связь.

Питается терморегулятор от 2-х батарей АА. Срок службы одного комплекта батарей около 12 месяцев, в зависимости от дальности связи и наличия препятствий между термостатом и приемником. Приемник питается от сети 220 В и имеет мощные коммутирующие контакты реле, рассчитанные на нагрузку до 3000 Вт (в зависимости от модели).

    Устройства этого типа состоят из двух элементов:

  1. Рабочая часть монтируется непосредственно возле котла и подсоединяется к его клеммам специальным кабелем.
  2. Второй элемент – это отслеживающее устройство с дисплеем. Его, как правило, устанавливают в отапливаемом помещении. Датчик может быть оснащен сенсорным дисплеем или экраном с кнопочным управлением. Эти нюансы влияют на стоимость прибора.

«Общаются» между собой устройства при помощи радиоканала, не влияющего на другие электронные приборы в доме (последние так же не воздействуют на беспроводные комнатные термостаты для газовых котлов или для любых других).

Условно их можно поделить на простые и сложные. К первым относится, например, терморегулятор беспроводной для газового котла, в функции которого входит отключение или подача газа, в зависимости от того, поднялась или опустилась температура воздуха в помещении. Они стоят относительно недорого, но и функций у них всего две: включение или отключение агрегата.

Более сложные беспроводные термостаты, как для газовых котлов, так и для всех других типов отопительного оборудования, оснащены программой, позволяющей производить недельные настройки с почасовыми изменениями параметров воздуха.

Как правило, эти модели энергозависимы и работают либо от батареек, либо от аккумуляторов, которым требуется подзарядка. Если предстоит долгая поездка, то стоит позаботиться заранее о том, чтобы запаса батареек хватило на весь срок отсутствия.

Преимущества беспроводных терморегуляторов

Комнатный термостат в схеме газового котла точно регулирует температуру и снижает энергопотребление. Кроме того, он работает в автоматическом режиме – нет необходимости в ручных настройках.

    Использование программатора избавляет пользователя от проблем с поддержанием микроклимата в доме или квартире, открывая следующие возможности:

  • Точная и быстрая регулировка температуры. Точность выставки составляет 0,3 градуса.
  • Режимы день-ночь, функции задания температур по временным интервалам на несколько суток вперед.
  • Подключение GSM-модуля или системы управления через Wi-Fi еще больше снижает необходимость участия человека в управлении котлом.
  • Регулирование температуры воздуха в разных комнатах.
  • Экономичность работы газового оборудования. Термостат стоит денег, но окупается за счет снижения общих расходов на отопление, включая электроэнергию, на 20-25%. Дело в том, что при отключении котла автоматика отключает насос, являющийся ее потребителем.

Окупаемость достигается уже за два сезона эксплуатации. Сокращение числа пусков/отключений приводит к экономии ресурса газового котла, стоимость которого превышает цену дополнительного оборудования. Программируемые устройства регулируют порог срабатывания температурного сенсора.

И использование изменяет время задержки включения/отключения газового котла, что минимизирует вероятность срабатывания автоматики при кратковременных колебаниях температуры, например, из-за сквозняка.

Современный беспроводной термостат с эргономичным дизайном, он легко вписывается в любой дизайн интерьера. Для монтажа не требуется прокладки проводки, что удобно при проектировании системы в старых домах.

Единственный недостаток то, что термостат и котел поддерживают совместную эффективную работу часто в том случае, если они выполнены одним производителем. Различия в электронике иногда делают несовместимыми устройства разных производителей.

Механический терморегулятор для котла отопления

Механический терморегулятор для котла отопления

Эти типы устройств хотя и являются самыми простыми в управлении, но не менее качественными и эффективными в работе, что и дорогие электронные аналоги.

Основная сфера применения механических устройств – это термостаты для дровяного котла отопления или другого твердого топлива, но их можно устанавливать и на оборудовании, работавшем на газе. В зависимости от марки котла, их можно монтировать, как в горизонтальном, так и вертикальном положении, что не сказывается на эффективности их работы.

    По своему строению механический термостат для котла отопления делится на:

  1. Приборы, в основе которых сильфон, наполненный чувствительной к изменениям температуры воздуха жидкостью или газом. Их задача – перекрывать подачу носителя в систему, если показатели стали выше заданных, и пропускать его, когда батареи остыли, а вместе с ними и воздух.
  2. Регулятор температуры твердотопливных котлов, в основе которых биметаллическая пластина, изгибающаяся при повышении температуры, и перекрывающая подачу электричества в обогреватель, и вновь подключающая его к сети, когда она понижается, а он выпрямляется.
    Основные достоинства устройства:

  • низкая стоимость;
  • долгий срок эксплуатации;
  • они подлежат ремонту в случае поломки;
  • хорошо переносят перепады напряжения в сети.
    Недостатки, которыми «страдают» терморегуляторы для котлов отопления механические, следующие:

  1. Ручная настойка никогда не бывает точной, поэтому стоит ожидать, что разница между заданным температурным диапазоном может составлять 2-3 градуса с реальным нагревом воздуха.
  2. Каждый раз при изменении внешних факторов, таких как потепление или похолодание, наличие солнечной погоды или ее отсутствие, либо придется терпеть жару в первом случае, либо похолодание во втором, либо вручную вносить коррективы.
  3. Температурный разбег у механических устройств ограниченный и отсутствует функция регулировки по времени суток и дням недели.

Если стоит вопрос покупать, электронный или механический термостат для котла, то следует учесть, что кроме разницы в цене у первых значительные преимущества в настойках и способу управления ими.

Терморегулятор для электрокотла отопления

Терморегулятор для электрокотла отопления

Терморегулятор для электрического котла отопления, независимо от его принципа работы – это оборудование, которое способно управлять работой нагревательного элемента, в зависимости от температуры теплоносителя в системе отопления дома или от температуры окружающего воздуха.

Упрощенно схему работы любого терморегулятора можно представить так: пользователь на панели оборудования задает нужный ему интервал температур либо теплоносителя в контуре отопления, либо воздуха в помещении. Терморегулятор включает котел.

Последний работает до тех пор, пока температура теплоносителя или воздуха не достигнет указанного верхнего предела. Далее термостат выключает нагревательный элемент котла. Отопление автоматически включается в тот момент, когда температура в помещении не опустится ниже указанного на терморегуляторе предела.

Как результат подобная автоматика для электрических котлов отопления без постоянного контроля со стороны человека способна поддерживать нужный микроклимат в доме и позволяет рационально использовать энергоноситель.

Терморегулятор для электрокотла отопления может быть механическим и электронным, проводным и беспроводным. Цена меняется в зависимости от типа оборудования. Каждый тип термостатов имеет свои преимущества и недостатки.

Поблочный принцип работы системы регулирования показан на рисунке:

Поблочный принцип работы системы регулирования

Терморегуляторы с датчиком температуры воздуха для котла

Более качественно поддерживать микроклимат в помещениях помогают датчики, контролирующие температуру воздуха в комнате. Их принято называть термостатами и добавлять слово «воздушные».

Таким образом, получается, что терморегулятор просто поддерживает температуру теплоносителя в определенном диапазоне, а термостат работает точнее, стабилизируя микроклимат помещения.

Если воздух в комнате будет дополнительно обогреваться какими-либо источниками, например, солнечными лучами через стекла окон или от тепла работающих электроприборов, то терморегулятор не скоро почувствует эти факторы, а термостат — быстро среагирует, экономя энергию и ресурс оборудования.

Терморегуляторы с датчиком температуры воздуха для котла

    Термостаты работают в составе электронных автоматических устройств, имеют определенный диапазон стабилизации температуры и по своей конструкции могут передавать информацию на блок логики и управления:

  • по проводам;
  • с помощью радиоволн.

Все они нуждаются в электропитании. Первые снабжаются электроэнергией с помощью блоков питания схемы, а вторые работают от встроенных батареек или аккумуляторов.

Для экономии их энергии часто используется прерывистый режим, когда воздушный термостат в течение долей секунды осуществляет замеры и передает их логическому блоку, а затем выключается на несколько минут. Следующие замеры повторяются по аналогичному циклу.

Принцип управления электрокотлом:

Принцип управления электрокотлом

    На качество поддерживаемой температуры помещения влияет место установки термостата. К примеру, необходимо учитывать, что:

  1. на кухне часто работают дополнительные приборы, выделяющие тепло, которое будет учитываться термостатом;
  2. воздушные массы при нагреве поднимается к потолку, а около пола температура снижается;
  3. при открытии форточек начинается теплообмен с улицей;
  4. изоляция термостата от естественной циркуляции воздуха нарушает работу автоматики;
  5. частое пользование дверью может оказывать воздействие на механические контакты датчика, расположенные поблизости от нее.
    Логические блоки, снабженные микропроцессорными схемами управления, в автоматическом режиме работы обладают разными функциями:

  • отдельные модели позволяют задавать температурный режим в комнатах в зависимости от времени суток (в рабочее время создается комфорт, а ночью — экономия) и дня недели;
  • наличие режима «температура предохранения от замерзания»;
  • установка защиты от пропадания связи между приемником и передатчиком, когда управление котлом переходит на режим «памяти циклов коммутации» за последние сутки;
  • функция учета работы оборудования отопления, как на отдельных электрических счетчиках;
  • использование беспотенциальных исполнительных контактов;
  • увеличенная дальность связи между передатчиком и приемником;
  • защита радиоканалов от помех;
  • сенсорное управление;
  • наличие таймера вывода программы на время от одного часа до нескольких месяцев для выставления собственных настроек. Этим удобно пользоваться при отсутствии в помещениях на длительное время, например, при поездках в командировки или отпуск.

Производством терморегуляторов и воздушных термостатов для электрических котлов занимается много производителей с мировым именем.

    Популярностью пользуются приборы, предоставленные компаниями:

  1. BOSCH;
  2. Ariston;
  3. SALUS Controls Ltd;
  4. Viessmann;
  5. Vaillant;
  6. Ferolli;
  7. Baxi;
  8. Beretta;
  9. Альфа Калор.

При выборе схемы регулирования температуры следует подбирать термодатчик под конкретные условия его работы с учетом нужд потребителя.

Комнатный датчик температуры для газового котла

На большой площади жилого помещения целесообразно использовать погодозависимую автоматику. При таких условиях на котел возлагается функция восполнения потерь тепловой энергии.

Снаружи помещения устанавливается специальный выносной датчик, по данным которого и работает котел. Чтобы выбрать оптимальный режим работы и правильно настроить оборудование, лучше обратиться к специалисту.

При отсутствии специальных приборов котел приходится регулировать вручную, ориентируясь на температуру теплоносителя. Это довольно неудобно и совершенно неэкономно. Но если купить комнатный термостат и настроить его правильно, можно заметить ряд преимуществ.

Например, в помещении задается оптимальная, комфортная для проживания температура – 22 градуса. Порог срабатывания самых мощных и высокоточных термостатов – 0,25 градуса.

Как только установленное пользователем значение достигает 22,25 градусов, автоматика отключает систему отопления и циркуляционный насос. До тех пор, пока датчик не подаст котлу сигнал о том, что температура воздуха снизилась до 21,75 градуса, система его не включит. Как только сигнал будет получен, начинается работа котла на обогрев помещения.

Воздух гораздо медленнее остывает, чем теплоноситель в отопительной системе, поэтому с помощью термостата можно сократить цикличность зажигания котла и циркуляционного насоса. Когда на улице солнечная погода, и комната прогревается на несколько градусов от лучей солнца, система отопления экономит энергоресурсы и отдыхает.

Таким образом, заказав комнатный термостат для газовых котлов в интернет-магазине или другом месте, можно даже уехать в зимнее время, оставив дом и не беспокоясь о том, будет ли там тепло и комфортно.

По исполнению терморегуляторы делятся на типы: беспроводные и с проводами для связи с котлом. Устанавливают терморегуляторы в удобное место, подключают температурный датчик, соединят с системой управления котла и пользуются.

К комнатным термостатам нужен постоянный приток воздуха для нормальной и правильной работы, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства: светильники, телевизоры, отопительные приборы, находящиеся рядом.

Программируемый электронный комнатный термостат позволяет выбрать нужную и комфортную температуру в любое время, его легко перенастраивать и менять режим работы. Таймер времени позволяет установить другой шаблон для отопления в будние и выходные дни.

Некоторые таймеры позволяют устанавливать различные параметры для каждого дня недели, это может быть полезно для людей, работающих неполный рабочий день или посменно. Такими термостатами оснащены многие модели Terneo и КЧМ.

Программируемый комнатный термостат позволяет установить индивидуальные нормативы отопления на каждый день в соответствии с образом жизни и поддерживать температуру дома все время, независимо от присутствия или отъезда хозяев.

Подключение терморегулятора к котлу

После выбора модели, человек обычно задумывается, как подключить комнатный термостат к газовому котлу, электрическому и пр. Запуск проводится в соответствии с рекомендациями, которые описал производитель в техпаспорте на прибор. Найдите нужный раздел в документации и просмотрите внимательно схему.

Профессионалы сходятся во мнении, что проводить монтажные работы следует в жилых помещениях на расстоянии от электрооборудования, а именно телевизоров, светильников, холодильников и пр.

В данном случае аппарат находится вдали от котла и отвечает за функцию «включить-выключить» отопление. В отличие от прежних версий, он посылает сигнал на узел управления. Котлы современных двухконтурных модификаций оснащены именно дорогими терморегуляторами (российская марка АОГВ).

Комнатный аппарат капиллярного типа допускается установить отдельно, закрепив на стене шурупами и, присоединив провода.

    Для этого придерживаемся схемы:

  • Подсоединяем нейтрал.
  • Провод для обеспечения питания котла. Он должен связать гнезда для терморегулятора и напряжения. Процесс упростит наличие якоря.
  • Коробка закрывается.
  • Задаются исходные температурные параметры.
  • Востребованные терморегуляторы определенных марок, например, Protherm, управляются посредством пульта, причем опция характерна для котлов любого типа.

Термостат сосредоточен на показателях градусов, и реагирует на малейшие их колебания. Температура в доме обычно базируется лишь на микроконтроллере климата системы. Аппарат следует поместить в редко посещаемое помещение.

    Советы по подключению термостата к газовому котлу отопления:
  1. Чтобы температура в комнате измерялась правильно, стоит освободить доступ воздуха к программатору.
  2. Не стоит накрывать приборы предметами мебели.
  3. Устанавливать нужно в прохладных помещениях, и где жильцы находятся большую часть времени.
  4. Стоит следить за тем, чтобы на прибор не попадали прямые солнечные лучи.
  5. Не рекомендуется устанавливать по соседству с отопительными радиаторами либо обогревателями.
  6. Нужно оградить приборы от сквозняков.

Терморегулятор для котла отопления своими руками

Купить можно все, а при желании терморегулятор можно собрать самостоятельно своими руками. Для конструкции не потребуется редких радиодеталей, но не обойтись без определенных знаний и опыта работы с подобными комплектующими.

Для начала учитываем тот факт, что автоматические приборы склонны к автогенерации (самовозбуждению). Поэтому близкое расположение датчика к прибору может стимулировать его к неконтролируемым процессам включения или выключения.

На это также воздействует его размещение относительно обогревающего прибора или внешнее охлаждение, поскольку электронные устройства имеет свою границу точности. Здесь сложно определить градусное значение, при котором устройство сработает.

Эти аспекты должны учитываться в схеме простого механизма. Датчик заменит терморезистор, и при нагревании будет падать его сопротивление. Деталь включается в цепь с переменным резистором, отвечающего за температурные показатели, необходимые для чувствительности терморегулятора, и делителем напряжения.

Действие прибора

При высоком нагреве аппарат реагирует на работу охладительной системы. В этом случае у терморезистора сопротивление незначительное. Охлаждение воздуха активизирует его подъем, и влияет на усиление напряжения на делителе.

Терморегулятор для котла отопления своими руками

При максимальном сопротивлении включатся терморезистор, и начинается процесс зарядки конденсатора. Цепочная реакция обусловлена включением вентилятора. Чтобы избавиться от автогенерации, следует прибегнуть к помощи блоков. Они временно обеспечат задержку выключения, причем временной интервал может быть существенным.

    Терморегулятор имеет универсальное назначение, и может применяться в помещениях, где необходим постоянный температурный контроль.

  • Рекомендуется устанавливать прибор в комнате на 20 градусов.
  • Ночной режим должен варьироваться в пределах 17−19 С.
  • Практика убеждает в несложном процессе сборки терморегулятора.

Прибор незаменим для хозяев с автономным отоплением. Ведь просто купить незаменимую деталь в пару сотен рублей, способную обеспечить безопасность и функциональность отопительной системе, чем ее ремонтировать в недалеком будущем. Вы сможете контролировать объем подаваемой воды в трубопровод и батареи, и сэкономить на отопительном ресурсе.
