Выбор утеплителя для теплого водяного пола

В данной статье мы поговорим об утеплителе для теплого пола водяного, его толщине и особенностях укладки. Сейчас очень часто в домах можно увидеть такую ​​систему отопления как теплый пол, ведь она эффективно работает и создает комфорт.

Очень важным компонентом является теплоизоляция, которая выполняет много функций, поэтому ей необходимо уделить особое внимание. Основной задачей каждого пола — равномерное распределение тепла по площади помещения. Неправильное распространение температуры может привести даже к простудным заболеваниям.

Для того, чтобы избежать проблем, и ваша система обогрева работала эффективно, проведем обзор теплоизоляционных материалов.

Утеплитель для теплого пола водяного

Необходимость теплоизоляции

Теплоизоляция — это элементы конструкции, уменьшающие передачу тепла. Также термин может означать материалы для выполнения таких элементов или комплекс мероприятий по их устройству.

С развитием цивилизации, когда борьба за тепло перестала быть настолько острой, массивные очаги и русские печи сменились батареями центрального отопления, а на смену дерну, мху, войлоку и пакле пришли новые теплоизоляционные материалы. Однако и сейчас проблема сбережения тепла остается острой.

    Причин несколько:

  • Чтобы обогреть сотни миллионов квадратных метров плохо утепленных жилищ необходимо тратить огромные деньги на топливо, да и запасы ископаемого его не бесконечны.
  • Во-вторых, в последнее время усилилось антропогенное воздействие на окружающую среду, прогрессирующее развитие «парникового эффекта», не в последнюю очередь вызванное выбросами от сжигания угля, нефти и прочих энергоносителей. Поэтому приходится искать новые эффективные материалы и способы теплоизоляции.

После введения новых строительных норм, ужесточивших требования по теплозащите, правильное применение качественной теплоизоляции стало насущной необходимостью. В строительстве сегодня используют современные теплоотражающие материалы и технологии, позволяющие сберечь тепло более эффективно.

Именно от нее зависят энергозатраты пола в работающем режиме и снижение теплопотерь до минимума.

    Основной функцией теплоизоляции является:

  1. Предотвращение потерь тепла через черновое покрытие пола.
  2. Теплоизоляция под электрический теплый пол обеспечивает равномерный нагрев всех элементов, с дальнейшей отдачей тепла напольному покрытию по всей поверхности.
  3. Так как происходит качественное распределение тепла, это значительно снижает энергозатраты.
  4. Она создает дополнительную звукоизоляцию, что особенно важно в многоквартирном доме.
  5. Если под полом находится неотапливаемое помещение или грунт, то теплоизоляция устраняет проникновение влаги и холода снизу.
  6. Если утеплитель под теплый пол электрический подобран и уложен правильно, то весь пирог напольного отопления превращается в закрытую термическую зону, в которой тепло распространяется в нужном направлении и равномерным потоком.

Уменьшение теплопотерь, экономия энергии, предупреждение появления плесени или грибка — важные задачи, которые решаются устройством теплоизоляции пола. В обычном доме через пол может уходить до двадцати процентов тепла, так как через недостаточно утепленные полы тепло уходит в грунт.

Устройство теплоизоляции позволяет не только уменьшить эти теплопотери, но также эффективнее использовать теплоемкость пола. Если пол имеет низкую температуру, тогда на его поверхности, в местах сопряжения полов и стен может конденсироваться влага.

А это может привести к появлению плесени и грибков, которые отрицательно воздействуют на строительные конструкции, а также на здоровье людей, находящихся в помещении.

Правильно спроектировав строение и выполнив теплоизоляцию пола, можно предупредить эти явления. Максимальной эффективности можно добиться, если дополнительно выполнить изоляцию и кольцевой балки, и цоколя, и подвальной стены.

Другими словами, хорошая теплоизоляция полов должна быть организована в помещениях, полы которых находятся близко к грунту или контактируют с наружным воздухом. Также теплоизоляция рекомендована для полов тех помещений, которые отделяют отапливаемые комнаты от неотапливаемых.

Так можно решить сразу три задача. Первая — уменьшить затраты на отопление, вторая — уменьшить загрязнения внешней среды и третья — создать в помещение комфортные условия для проживания людей.

Теплоизоляция под теплый пол

Теплоизоляция под теплый пол

Современный рынок обогревательных систем предлагает уже готовые утеплители, созданные специально для электрических полов. В настоящее время на рынке присутствует огромный ассортимент теплоизоляторов. Но не все они подходят под теплые полы.

Хотя, если добавить к их использованию некоторые защитные пленки или мембраны, то проблем с выбором будет намного меньше. Производители же подошли к этому вопросу с профессиональной стороны. Они изготавливают утеплители, специально предназначенные для укладки под теплый пол.

Их пока еще немного, но они отвечают всем стандартам качества и безопасности:

  • Пенофол

Это разновидность вспененного полиэтилена, покрытого фольгированным слоем. Отражающая поверхность – главное требование при выборе теплоизоляции, так как именно она направляет тепловые волны в сторону потолка.

    Материал лишен каких-либо пор, достаточно плотный, чтобы выдерживать большие нагрузки, и бывает 4-х видов:

  1. Фольгированная поверхность находится только с одной стороны.
  2. Отражателем покрыты обе стороны материала.
  3. У самоклейки с одной стороны фольга, а с другой специальный клей.
  4. Одна сторона материала покрыта полиэтиленовой пленкой, а другая – фольгой.
  • Экструдированный пенополистирол (пеноплекс)

Является самым популярным утеплителем для теплого пола. Связано это с его высокими показателями прочности и теплоизолирующими свойствами. Его структура не меняется под воздействием высоких температур и не выделяет вредные вещества.

  • Листовая пробка
    Это самый качественный, натуральный, прочный, экологически чистый теплоизоляционный материал. Он:

  1. не подвержен гниению;
  2. пожаробезопасен;
  3. не меняет своей структуры и объема при нагревании.

Единственный минус пробковых листов – это их высокая стоимость.

Это основные виды теплоизоляции, которые можно стелить даже под стяжку. Выбирая один из них нужно ориентироваться на такие показатели, как прочность, толщина листа, долговечность и теплоизолирующие свойства.

Экструдированный пенополистирол для теплого пола

Экструдированный пенополистирол для теплого пола

Экструдированный полистирол – это один из лучших вариантов теплоизоляции современного типа. Структура его равномерна и состоит из маленьких ячеек закрытого типа размером 0,1-0,2 мм.

Экструдированный пенополистирол – это одна из производных полистирола, получаемая в результате смешивания под высоким давлением, при высоких температурах гранул полистирола и агента вспенивающего типа (диоксида углерода и фреоновых смесей).

Внешне экструдированный полистирол – это жесткие плиты высокого уровня прочности с отличными свойствами теплоизоляции.

Материал начали производить более шестидесяти лет назад. И, несмотря на это, на сегодняшний день его можно назвать универсальным утеплителем всех времен и народов.

Одним из первых его преимуществ является широкий спектр применения, как в гражданском, так и частном строительстве.

    Вот сферы, где экструдированный полистирол успешно заменяет своих собратьев:

  • теплоизоляция фундаментов и цокольных этажей;
  • теплоизоляция полов;
  • фасадное утепление;
  • монтаж «теплых полов»;
  • утепление стен;
  • теплоизоляция крыш;
  • теплоизоляция трубопроводов и холодильников;
  • обустройство стен и полов подвалов;
  • строительство перегородок;
  • утепление грунта вокруг фундаментов, для исключения промерзания.
    Вторым достоинством этого материала являются его неповторимые технические параметры:

  1. самый низкий показатель теплопроводности среди теплоизоляций;
  2. высокая прочность при сжатии;
  3. химическая стойкость
  4. водонепроницаемость и паронепроницаемость;
  5. устойчивость к образованию плесени и грибков;
  6. экологически чистый материал.

Вследствие проводимых испытаний было доказано, что характерные свойства экструдированного полистирола не меняются в результате неоднократных промерзаний и оттаиваний. Это делает данный материал практически идеальным для территории России.

На сегодняшний день строительный рынок предлагает широкий ассортимент данного товара. Выбор останется за вами. Вот лишь некоторые популярные марки: «Пеноплекс», «Европлекс», «Техноплекс» и многие другие.

    Для базисной основы наших знаний об экструдированном полистироле пригодится правило:

  • для утепления 1 этажа толщина плиты должна быть не меньше 50 мм;
  • все, что выше первого этажа – в диапазоне 20-30 мм.

Итак, учитывая данную информацию об экструдированном полистироле, вы сможете правильно подойти к выбору утепления вашего пола.

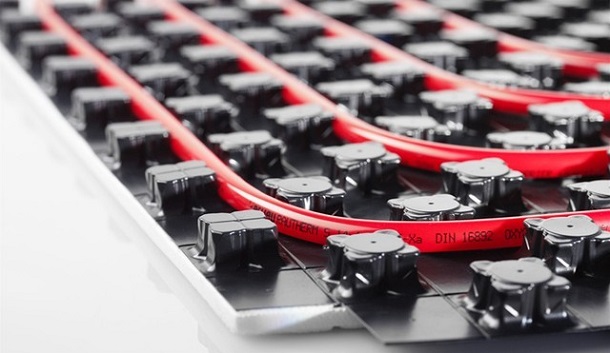

Маты из экструдированного пенополистирола с фасонными литыми каналами — это, конечно, круто и очень удобно в монтаже, но стоят они, к сожалению, как крыло от самолета.

Пеноплекс для теплого пола

Пеноплекс относится к лучшим утеплителям для пола благодаря своим техническим характеристикам. Технология монтажа такого материала довольно проста и не имеет каких-либо нюансов, поэтому укладка пеноплекса на пол возможна даже своими руками.

Пеноплекс для теплого пола

Данный вид утеплителя производится в плитах с разной толщиной. Самой распространенной шириной считается 600 мм, при длине 1200 и 2400 мм. Толщина начинается с 20 мм и заканчивается 100 мм. Одна упаковка вмещает от 4 до 20 листов, в зависимости от их толщины.

Пеноплекс для теплого пола

    К самым важным достоинствам можно отнести следующее:

  1. вообще не впитывает влагу;
  2. небольшая теплопроводность и паропроницаемость;
  3. не выделяет вредных веществ;
  4. не боится микроорганизмов;
  5. высокие прочностные характеристики.

Пеноплекс для теплого пола

Уложенный должным образом пеноплекс на пол под стяжку не даст проникнуть в помещение холоду, влаге, излишнему шуму, будет отличным щитом даже в морозную пору. Однако пеноплекс боится растворителей и больших температур, и цена его достаточно высокая.

Но, даже невзирая на это, материал набирает все большую популярность среди иных утеплителей, замещая минвату и пенопласт.

Пенофол для теплого пола

Пенофол — материал, сделанный из вспененного полиэтилена, который выполняет одновременно функцию тепло- и пароизоляции. Кроме этого, наваренный сверху на полиэтилен слой фольги отражает тепловое излучение. Материал не имеет пор — это значит, что он не пропускает воздух и, значит, сообщает утепляемой конструкции свойства термоса.

Где он может пригодиться? При утеплении бань и саун, которые должны быть хранилищем горячего и влажного воздуха как можно более долгое время. Также холодных полов, например, бетонного основания на первом этаже здания и устройства системы теплый пол.

Рулонный материал, изготовленный из вспененного полиэтилена, поверх которого нанесен фольгированный слой. Это отражающая поверхность, которая отталкивает от себя тепловые лучи, тем самым обеспечивая лучшую теплоотдачу отопительной системы теплых полов.

Самое важное, что этот утеплитель достаточно плотный и не имеет в своем теле пор. Это материал, работающий по принципу термоса.

    В настоящее время производители предлагают четыре его типа:

  • Тип «А». Отражающая фольгированная поверхность расположена с одной стороны материала.
  • Тип «В». Слой фольги наклеен с двух сторон.
  • Тип «С». С одной стороны отражающая поверхность из фольги, с другой клеевой раствор. Этот вид называется самоклеющийся.
  • Тип «ALP». С одной стороны фольга, с другой полиэтиленовая пленка.

Пенофол для теплого пола

Любой из этих видов может быть использовать как теплоизоляция для водяного или электрического теплого пола. Здесь важно правильно выбрать толщину материала, которая варьируется в пределах 3-10 мм. Сам же фольгированный слой имеет стандартную толщину – 100 мкм.

Важно. Обратите внимание на то, что этот утеплитель должен укладываться на полах фольгированной стороной вверх.

Теперь к вопросу выбора. Тип и толщина теплоизолятора для теплых полов определяется в зависимости от отделочного материала, которым будет покрываться напольное основание. К примеру, если на полах решено уложить керамическую плитку значит, будет использован плиточный клей на основе цемента.

Всем известно, что цемент – это химически активный материал, под действием которого некоторые металлы начинают коррозировать. Наша фольга, изготовленная из алюминия, не исключение.

Но производители не зря отделали утеплители для теплых полов слоем в 100 мкм. Эта толщина позволяет выдержать реакцию цементного раствора, оставив часть слоя в полноценном виде.

Толстый утеплитель на теплых полах обычно используют в таких помещениях как присоединяемые балконы и лоджии, на террасах, в душевых и ванных комнатах. Утеплители меньшей толщины могут быть уложены в других жилых и офисных помещениях.

Но в любом случае утеплители по толщине выбираются исходя из того, была ли уже залита стяжка на полах или нет. Если уже залита, тогда, чтобы не слишком поднимать поверхность и снижать потолки, используется более тонкий утеплитель.

Пенофол для теплого пола

Теплоизоляция для теплого пола этого вида выдерживает нагрузки – 200 кг/м² и при этом увеличивает теплоотдачу до 15%. Оба показателя – великолепный результат. Отметим также, что фольгированный утеплитель для водяного и электрического пола – это самый дешевый вариант. И это еще один большой плюс.

Пенопласт под теплый пол

Пенопласт под теплый пол

В помещениях, где высота потолков достигает в 260 сантиметров и выше можно смело отдавать предпочтение утеплителям на жесткой полимерной основе.
Основой для изготовления теплоизоляционных плит может выступать пенопласт или пенополистирол.

Первый вариант создан неэкструзионным способом, между его полимерными ячейками есть каналы для прохода воздуха и пара. Пенопласт отличается малым удельным весом, а также высокой паропроницаемостью. В изготовлении пенополистирола используется метод экструзии, благодаря чему ячейки материала прочно спекаются стенками друг с другом.

Паропроницаемость утеплителя из-за это практически равна нулю. Зато он обладает высокой прочностью и способностью выдерживать значительные механические нагрузки. Удельная теплоемкость пенополистирола несколько выше, чем у пенопласта. В первом случае она равна 1,34 кДж/(кг°С), во втором исчисляется 1,26 кДж/(кг°С).

Разница невелика, но при расчетах может ощутимо отразиться на общей толщине системы обогрева пола. Стандартный размер теплоизоляционных листов Пеноплекса, например, 120 см × 240 см. ГОСТом за номером 15588-86 регламентирована ширина от 50 см до 130 см, длина от 90 см до 500 см.

Плотность вспененного полистирола 150 кг/м³, та же характеристика пенопласта 125 кг/м³. В зависимости от специфики производства и свойств, вкладываемых изготовителями в продукцию, характеристики материалов могут меняться.

Если сравнивать оба вида материала, то пенопласт невыгоден тем, что уступает экструзионному собрату в плане плотности. За счет этого он менее устойчив к деформациям под действием механических нагрузок.

От этого существенно снижаются его теплоизоляционные свойства. Пенопласт рекомендуется укладывать в конструкциях настильных систем между лагами.

Толщина утеплителя для пола

Важнейшим этапом отделки любого помещения является утепление полов. Многие недооценивают величину потерь тепла через пол, а ведь правильно подобранный утеплитель позволяет экономить на отоплении до 30% энергии.

Особенно большая экономия достигается при использовании системы теплого пола, которую просто необходимо изолировать снизу, чтобы она не грела перекрытия или грунт.

Толщина утеплителя для пола

Выбрать тип утеплителя, наилучшим образом подходящий для вашего помещения — это только половина дела.

Важно, чтобы слой утеплителя был достаточной толщины, ведь даже самый лучший утеплитель не обеспечит достаточной теплоизоляции, если будет уложен слишком тонким слоем. С другой стороны, излишне толстый слой утеплителя уменьшает высоту потолков в помещении и является неоправданной тратой денег.
Базовые коэффициенты теплопроводности изоляционных материаловλ, Вт/мК
Эковата0,040
Минеральная вата URSA0.052
Минеральная вата ISOVER0.048
Каменная вата Rockwool0.045
Каменная вата Рагос0.045
Жесткие мин. ватные плиты0.085
Пенополистирол0.041
Пеностекло0.12
Пенопласт0.05
Гравий керамзитовый 8000.21
Гравий керамзитовый 2000.11

Какая должна быть толщина утеплителя для пола? Важно понимать, что необходимая толщина утеплителя зависит от климатических условий в вашей местности. Очевидно, что при использовании одного и того же утеплителя в однотипных домах в Сочи и в Норильске потребуется совершенно разная толщина слоя.

Поэтому нужно учитывать, что все рекомендации в статье даны для типичного климата средней полосы России, где температура зимой редко опускается ниже -25 градусов.

Если вы живете в более мягком или более суровом климате, то рекомендации нужно корректировать в большую или меньшую сторону. Рассмотрим основные типы теплоизоляции и необходимую толщину слоя при применении в различных типах перекрытий.

Факторы (ТП - теплый пол)Толщина утеплителя
ТП над отапливаемым помещением, в котором температура воздуха не ниже 18 градусов30 мм
ТП над отапливаемым помещением с температурой воздуха 10-17 градусов50 мм
ТП над отапливаемым помещением с температурой 0-10 градусов70 мм
ТП над неотапливаемым помещением100 мм
ТП на грунте в цокольном или подвальном этаже с заглублением менее 1,5 м120 мм
ТП на грунте в цокольном или подвальном этаже с заглублением 1,5м и более 60 мм

Особенности укладки

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

  • №1 — технология укладки плит

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

Особенности укладки

    Последовательность выполнения действий при укладке изоляционных плит:

  1. На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
  2. Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
  3. Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.

Особенности укладки

Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

  • №2 — монтаж рулонных материалов

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча.

Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами. Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Особенности укладки

Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами. Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем.

Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

  • №3 — схема монтажа матов

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Особенности укладки

Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент: при укладке матов не допускается задействовать металлический крепеж, поскольку он может повредить целостность не только теплоизолятора, но и гидроизоляции.

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.

Трубы теплого водяного пола Следующий этап — укладка труб теплого водяного пола. Расскажем все об их выборе и способах монтажа в отдельной статье.
