Ремонт LED ламп своими руками

Светодиодные лампы имеют ряд преимуществ перед другими осветительными приборами. Ремонт ЛЕД-ламп своими руками несложен, но нужно придерживаться определенных рекомендаций и хитростей.

Выгодами таких приборов являются экологичность, экономное потребление электроэнергии, длительный срок службы. В большинстве случаев LED-лампы китайского производства, поэтому нуждаются в ремонте, чаще всего в первый же год использования.

Вариантов поломок бывает много, именно о них мы поговорим в этой статье и покажем, как бороться с этими проблемами. Также рассмотрим, как проходит ремонт прожекторов, светодиодных лент, фонарей и люстр.

Ремонт лед ламп своими руками

Ремонт led ламп

Перед тем как приступать к ремонту светодиодной лампочки на 220 либо 12 вольт, необходимо ознакомиться с ее устройством. Конструкция предельно проста, лампу условно можно разделить на три части: корпус с цоколем и светофильтром, плата питания светодиодов, LED модуль.

Устройство светодиодной лампочки

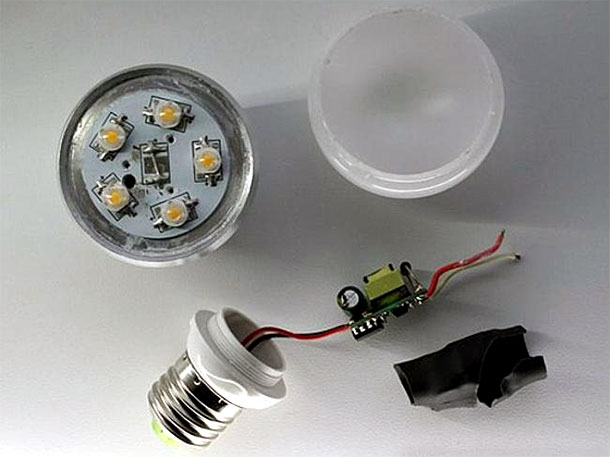

Разобрав аккуратно корпус, перед вами откроется внутренности электронной схемы. В большинстве своем китайские производители недорогих устройств, таких как «кукуруза» и им подобных светодиодных светоизлучателей, устанавливают бестрансформаторные конденсаторные источники тока. В этих схемах конденсатор выполняет роль ограничителя тока и напряжения.

Рабочее напряжение одного светодиода составляет 3.3 Вольта, а ток полупроводникового кристалла около 20- 50 мкА в зависимости от типа диода. Если эти параметры будут завышены, диод перегреется и кристалл пробьет, выйдет из строя.

Как же устроены лампочки LED. Последовательно в цепочку 50 — 60 светодиодов спаяны вместе, совместно образуя светоизлучающий элемент на напряжение 180 вольт. Силовой конденсатор с резистором ограничивает ток и напряжение до требуемого уровня.

Часто производители таких устройств идут на заведомый обман, и вот в чем: если увеличить ток через кристалл выше рабочего номинала, но в разумных пределах, то излучение от диода возрастет. В связи с этим так же станет выше тепловыделение, с которым можно непродолжительное время бороться.

Данная хитрость выгодно выделяет их на фоне конкурентов, ввиду большей яркости при одинаковой заявленной мощности. Однако приводит к падению светоизлучения или разрушению со временем и горькому разочарованию пользователя.

Итак, имея представление об устройстве электронной схемы нашей светодиодной лампы, которая не работает, рассмотрим, как отремонтировать ее в домашних условиях.

Первым делом производим визуальный осмотр микросхемы и самих диодов. В 80% случаях поломкой является сгоревший светодиод. Чтобы осуществить ремонт, нужно сначала найти диод, который зрительно отличается от остальных, например, наличием выраженной черной точки, как показано на фото ниже, после чего заменить его на новый.

Ремонт led ламп

Также может перегореть токоограничивающий резистор. Редко выходят из строя рабочие конденсаторы, своей поломкой выводя из строя остальные элементы LED устройства.

Раз вы изучаете данную страницу, мы надеемся, что у Вас есть паяльник и минимальные понятия в электронике. Теперь о методике поиска неисправности. Проверка диода возможна как мультиметром, так и кроной с ограничивающим резистором 1 кОм.

Поочередно ставя проводки на выводы светодиода, исправный будет светить. Мультиметр в положении прозвонка также заставит светодиод светиться, при соблюдении полярности.

Если со светоизлучателем проблемы не выявлено, тестером проверяем ограничивающий резистор, в большинстве схем его номинал около 100-200 Ом.

Также бичом современных схем является такое понятие, как «холодная пайка». Это когда со временем разрушается контакт в плохо залитом оловом месте пайки.

Цепь разрушается физически и разрывает целостность схемы, в результате чего светодиодная лампа не включается. Отремонтировать поломку можно путем повторного прогрева места контакта с нанесением на него флюса.

Редко встречающиеся неисправности — это пробой выпрямительного диода или конденсатора, который случается во время бросков напряжения. С помощью тестера можно установить это досконально. Выявив причину и заменив перегоревший элемент можно вернуть лампочкам рабочее состояние.

В более дорогих LED устройствах вместо конденсаторного блока питания стоит импульсный источник питания, который автоматически подстраивается под напряжение в сети, и регулируя его, на выходе держит постоянное значение напряжения и тока, не давая кристаллам диодов перегреваться, обеспечивая долгую службу и постоянный световой поток.

Ремонт led ламп

Метод поиска неисправности практически не отличается от вышеописанного, и скорее всего это будет холодная пайка на каком-либо из элементов. Ремонт светодиодной лампы в этом случае не составит труда.

Если же диодная лампочка не загорается либо мерцает, далеко не всегда причина в ее неисправности. В большинстве случае мигание происходит из-за того, что она подключена к выключателю с подсветкой.

В этом случае решить проблему можно, заменив выключатель на обычный. Также в качестве ремонта можно рассмотреть еще один простой способ исправить проблему отключить подсветку на выключателе, отсоединив диодную лампочку в нем.

Ремонт светодиодного светильника своими руками

Светодиодные светильники при относительно низком вольтаже и малом токе ярко горят. Но не китайские «змии», предназначенные для порта USB. Смысл:

На соответствующие клеммы разъёма светодиодного светильника подходят два провода. Первый садится на землю, второй заводится на шину +5 В.
Все хозяйство внутри металлического гибкого гофра идёт на конец светильника, где пристроился маленький светодиод.

Импровизированная лампочка охватывается небольшой линзой, и после поломки выглядит в точности, как на фото.

Ремонт светодиодного светильника своими руками

При ближайшем осмотре оказалось, что белый светодиод внутри соединён последовательно с ограничительным сопротивлением на 20 Ом. Оба выглядели слегка обгорелыми либо испачканными непонятной смолой.

    Резистор прозвонился нормально, а светодиод зажигаться отказался. При проверке на питании USB, потом от батарейки эффект остался нулевым. Ближайшее знакомство со светодиодом показало, что конструкция устройства предельно проста:

  1. Металлический мост разорван в середине с образованием провала. От краёв под основание светодиода выведены две ножки.
  2. Воздух из колбы откачан.
  3. Через пропасть перекинут тонкий пруток, по цвету напоминающий медный.
  4. Катод светодиода фактически больше анода, здесь продуцируется свечение по центру линзы (напоминая пулю).

В результате напрашивается вывод, что герметичность светодиода в силу неизвестных причин оказалась нарушена, что стало истинной причиной выхода из строя устройства. Произошла типичная реакция окисления. Проще – горение.

Сейчас с уверенностью говорим, что интенсивность свечения падала, пока светильник USB не погас совсем. При изучении технической документации аналогов (BL-L102UWC) обнаружились любопытные факты.

  • Прямое напряжение светодиода не должно превышать 4,5 В

Но реальным рабочим станет 2,7 В. Теперь понятно, что резистор играет ограничивающую роль по току и одновременно образует со светодиодом делитель. В результате выдерживаются рабочие параметры. Напрямую сопротивление p-n перехода светодиода, разумеется, никто не даёт, но несложно посчитать косвенным путём из вольт-амперной характеристики.

В рассматриваемом случае, к примеру, это R = 2,7 В / 30 мА = 2700 / 30 = 90 Ом.

При питании шины USB в пределах 5 – 5,25 В падение напряжение на светодиоде составит: U = 5 х 90 / (90 + 20) = 4,1 В. Это едва укладывается в допустимый диапазон. Таким образом, резистор потребуется заменить хотя бы на 90 Ом, чтобы не перегружать элемент.

  • Максимальный предел тока – 30 мА

Теперь посмотрим на ток. В Data Sheet написано, что максимальный предел составляет порядка 30 мА (по таблице W – white). В импульсе пик способен превышать это значение в 5 раз, при коэффициенте нагруженности цикла 0,1 (10% от периода) на частоте 1 кГц.

Это импульсные характеристики. Но подразумевается вывод, что неисправности светодиодных светильников подобного рода вызваны использованием слишком малого добавочного сопротивления. Недаром там почернело.

  • Обратное напряжение составляет 5 В

В таблице указано, что максимальное обратное напряжение составляет 5 В. Отдельные сайты уже выложили информацию, что даже тестером светодиод удаётся пробить. В действительности иначе. Любой мастер измерит разницу потенциалов в режиме прозвонки, выставив тестер должным образом, а для оценки напряжения применяя дополнительный.

Вольтаж обычно намного ниже. Впрочем, установка последовательно с нашим светодиодом резистора на 90 Ом ограждает чувствительный элемент от большинства гипотетических бед.

  • Максимальная мощность рассеивания — 120 мВт

Это показывает, в каком режиме работает светодиод. Не получится взять и умножить рабочий ток на напряжение и получить ответ в Вт.

Во-первых, часть энергии преобразуется в свет, во-вторых, сложно посчитать, сколько именно мощности отводится через кожух прибора в атмосферу комнаты. Понятно лишь – чем интенсивнее трудится светодиод, тем лучше его нужно охлаждать.

  • Светимость диода – 10000 мКд

Светимость выбранного светодиода составляет 10000 мКд. Как перевести в привычные ватты лампочки накала или менее знакомые Лм, указываемые на упаковке светодиодных источников света?

Пересчёт ведётся по формуле: Ф = I 2 П (1 – cos (а)), где Ф – световой поток в Лм, I – сила света в Кд, П = 3,14 – число Пи; а – угол половинной мощности (понятно, что меньше 180 градусов — форма плоскости катода ограничит телесный угол). Подставили значение а = 70 градусов и получили для нашей светимости 1000 мКд значение в 11,3 Лм.

Это значит, что семь десятков подобных светодиодов общей мощностью потребления 8 Вт вполне заменят верхнее освещение. В действительности внутри обычной лампочки стоит целая матрица аналогичного рода элементов. Плюс такого технического решения в полной безопасности.

Не рекомендуется пробовать светодиод сразу на порт USB, где по нормативам напряжение способно достигать 5,25 В. Лучше использовать батарейки на 3 либо 1,5 В. Обратите внимание, что на катод (находится посередине, чуть крупнее, нежели анод) подаётся отрицательный полюс (сторона таблетки, противоположная гладкой).

Тогда ток не обязательно ограничивать резистором, что упрощает процесс. Учитывая, что по стандарту USB 3 допустимый выходной ток составляет 900 мА, на один порт удаётся повесить целую гирлянду (20 – 30) светодиодов (к примеру, ленту). Это создаёт широкие возможности для освещения рабочего места либо части помещения.

Границы обычного порта можно существенно раздвинуть, применяя блоки питания. Наподобие показанного на фото. Как видно, на корпусе стоит значение выходного тока в 1,35 А. Это раздвигает границы.

Если умножить 1,35 А на 12 В, получается значение 15 Вт по мощности. Этого хватит, чтобы запитать светодиодную лампочку эквивалентной светимости 75 Вт (точнее, потребуется 10 Вт мощности питания). А это уже готовый и безопасный светильник.

Получается, придётся купить новый светодиод по цене от трети до половины от стоимости всего светильника. Полагаем, это отвратительный расклад. Провод USB легко позаимствовать от старой мышки, а разместить светодиод так, чтобы освещал непосредственно клавиатуру ноутбука.

Ремонт светодиодных люстр

Чтобы ремонт светодиодного осветительного прибора своими руками прошел быстро и привел к желаемому результату, к нему необходимо подготовиться.
Прежде всего, чтобы выяснить причину поломки (например, драйвера, светодиода и т.д.), необходимо снять люстру или бра с постоянного места локализации.

Для дальнейших действий вам обязательно нужна будет отвертка (крестообразная или с плоским концом). Иногда, когда может понадобиться клещи. Они нужны, если корпус прибора был соединен воедино при помощи скруток. Кроме клещей здесь понадобятся изоляционная лента и мультиметр, чтобы проверить исправность контактов.

Также, чтобы совершать манипуляции с мелкими элементами устройства светильника, нужно иметь под рукой пинцет. Если же необходимо будет провести паяльные работы, то без паяльника также не обойтись. Для замены светодиодов можно использовать дрель с различным набором сверл.

Обратите внимание! Проводить любые электротехнические работы незащищенными инструментами запрещено. На них всегда должна иметься защита.

Теперь, когда мы определились с приблизительным набором инструментов, можно приступать к ремонту люстры или другого типа светильника своими руками.

    Рассмотрим ремонт led-приборов на примере люстры. Наиболее просто проводить работные работы в ситуации, когда имеется простая люстра, не оснащенная пультом управления. Все такие устройства, как мы уже выяснили ранее, собираются по единому принципу. Схема таких приборов содержит всегда следующие элементы:

  1. светодиоды. Они могут быть объедены в компактный мост;
  2. конденсаторы (электролиты);
  3. несколько резисторов (сопротивления);
  4. катушка с обмоткой.

Напомним, что это самая простая схема работы светодиодной люстры.

    Ремонт в данной ситуации будет выглядеть следующим образом:

  1. снимаем светильник с потолка;
  2. разбираем его;
  3. теперь нужно внимательно рассмотреть плату прибора на предмет видимых дефектов драйвера, обрыва проводов и других компонентов электросхемы. Если такие дефекты отсутствуют, то это считается хорошим признаком;
  4. теперь снимаем плафон и изучаем внешний вид светодиодной ламы или размешенных в корпусе светодиодов. Наличие подгоревших мест на цоколе лампы или самых диодов свидетельствует об их неисправности;
  5. при обнаружении явных признаков повреждений (перегорание драйвера, светодиода, обрыв проводов и т.д.) ремонт предполагает либо замену поврежденного элемента, либо спаивание разорванных контактов.
Ремонт светодиодных люстр

Разобранная светодиодная люстра

Также в данной ситуации можно провести превентивные работы: подтянуть все винты, перепаковать все клеммники и т.д.

Ремонт светодиодных люстр

Прозвонка светодиодов

    Кроме этого, если причина поломки не выявляется, то необходимо провести проверку работоспособности цепи светодиодов. Для этого проводят следующие манипуляции (самый простой способ):

  • фиксируем светильники;
  • подаем на него питание. Лучше всего для приборов на 12 или 24 вольта использовать для этого отдельный блок питания;
  • прозвонить нужно все светодиоды. Для прозвонки можно использовать обычный пинцет при подключении лампы к питанию. Для этого нужно поочередно с помощью пинцета замыкать контакты на каждом диоде;
  • загорание лампы произойдет в момент обнаружения сгоревшего светодиода;
  • теперь осталось только заменить сгоревший диод и вернуть люстру на место.
Ремонт светодиодных люстр

Блочные светодиоды

Помните, что замена светодиодов перемычкой возможна только в том случае, когда их количество в общей цепи составляет не менее 10. В противном случае произойдет перегрузка конденсатора. В такой ситуации блочного типа светодиоды просто сгорят.

Ремонт светодиодной ленты

Светодиодные ленты широко используются в декоративной подсветке и функциональном освещении, но периодически они выходят из строя полностью или частично, в связи с этим возникает необходимость их ремонта или замены. Часто можно обойтись лишь заменой небольшого её участка, что сократит расходы на ремонт. В статье мы рассмотрим типовые проблемы с Led-лентой.

Прежде чем приступить к рассмотрению отмечу, что основной акцент будет сделан на распространённых лентах с питанием 12В, ленты на 24В аналогичны по конструкции, а в конце будут рассмотрены особенности ремонта сетевых (220В) лент.

    Прежде чем рассмотреть неисправности нужно разобраться из чего состоит светодиодная лента и почему она гибкая. Led-ленту можно разбить на две части:

  1. Гибкая печатная плата.
  2. Светодиоды и токоограничительные резисторы.
  3. С одной из сторон гибкая печатная плата покрыта клейким составом.
  4. На второй стороне нанесен металлизированный слой — токопроводящие дорожки. Они выполнены в виде тонких медных полос. SMD-светодиоды и токоограничительные резисторы припаяны на токопроводящие дорожки.
  5. Лицевая сторона может быть окрашена белым цветом, тогда дорожки не видны, их можно рассмотреть при близком изучении структуры ленты.

Если вести речь о белых светодиодах, то для их свечения необходимо напряжение около 3В, а лента питается от 12, как это сделано? Лента состоит из сегментов по три последовательно соединённых светодиода и 1 или больше резисторов.

Для работы трёх последовательно соединённых светодиодов нужно 8.5-9.5В, резисторы подбираются таким образом, чтобы обеспечить номинальный ток светодиодов и сжечь лишние пару вольт. Каждый такой сегмент работает от напряжения 12В.

В ленте такие сегменты по три светодиода подключены параллельно. Поэтому её можно резать в специально отмеченных местах на любую длину. Место разреза — это место соединения двух сегментов.

К бытовой электросети напряжением 220В переменного тока такая лента подключается с помощью блока питания, обычно импульсного с выходным напряжением 12В постоянки.

  • Неисправность #1 — не горит вся лента

Если при включении питания выяснилось, что лента вообще не светится, то нужно в первую очередь убедиться: включён ли блок питания в розетку? Затем проверить есть ли в розетке напряжение, лучше это делать контрольной лампой или мультиметром.

Если проверять индикаторной отверткой, то максимум, что получится выяснить — это наличие фазы, а ноля может не быть. Ещё один вариант — проверка двухпроводным индикатором напряжения.

Если розетка исправна, проверяем, цел ли провод, по которому на блок питания подают 220В. Для этого измерьте напряжения или проверьте его наличие контрольной лампой на клеммах блока питания, к которым он подсоединен, обычно эти клеммы обозначены буквами L (line) и N (neutral), или знаком «~».

Если напряжение есть, значит, проверяем напряжение 12V на выходе блока питания, опять-таки мультиметром или контрольной лампой на 12В, например, от габаритных огней автомобиля, как вариант — отрезком заведомо исправной светодиодной ленты.

Если напряжения нет, то нужно заменить или отремонтировать блок питания для светодиодной ленты, процедура его диагностики и ремонта была описана в статье ранее.

Если напряжение есть, нужно проверить исправность провода и есть ли напряжение на ленте. Если напряжения нет на контактах, где провод подключается к ленте, то, вероятно поврежден провод, нужно либо заменить его, либо найти повреждение и восстановить его целостность.

А может быть использован клеммник для подключения светодиодной ленты, тогда нужно проверить, есть ли контакт между подпружиненной пластиной и контактной площадкой, возможно, она окислилась, тогда её нужно зачистить от окисла и конструкция должна заработать.

    Если это не помогло проблема в ленте, вернее в гибкой печатной плате. Так как не светится лента полностью, то логичным будет вывод, что перегорела дорожка в первом сегменте. Чтобы это проверить, можно подать питание на выводы второго или третьего сегментов ленты и так далее пока она не за светится. Для этого можно выбрать один из вариантов:

  1. Подать питание перемкнув металлическим пинцетом плюсовые контактные площадки от тех, к которым подключен провод питания на те, которые находятся на стыке сегментов первого и последующих. Скорее всего, сгорела одна дорожка — плюсовая или минусовая, вряд ли могли сгореть обе одновременно.
  2. Припаять перемычку или сами провода питания к последующим сегментам.
  3. Подать питание от 12В аккумулятора, подойдут от источника бесперебойного питания или авто-мото техники.

Если на ленте есть силикиновое защитное покрытие, чтобы подать питание к контактным площадкам – покрытие нужно срезать или проткнуть иглой. Локализировав выгоревшую область её нужно заменить, состыковав новый отрезок ленты с оставшимся.

  • Неисправность #1.2 — лента горит до середины

Это частный случай описанной выше ситуации. Причина аналогична — в одном из сегментов перегорела дорожка. Способы диагностики и ремонта светодиодной ленты такие же — подавать питание на участки ленты расположенные после того места, которое вышло из строя.

  • Неисправность #2 — мерцает вся лента или её часть
    Причиной мерцания всей ленты может быть:

  1. Проблемы с блоком питания. Нужно убедиться в его исправности либо подключив ленту к заведомо исправному источнику напряжения, либо к аккумулятору. Либо можно наоборот подключить заведомо исправную ленту или лампочку к блоку питания.
  2. Если блок питания оказался в норме, то нужно убедиться в качестве контакта между его клеммами и проводами 12В питания LED-подсветки. После чего проверить соединение питающих проводов и самой ленты.
  3. Если и это оказалось в норме, тогда проверьте исправность ленты, подав питание на другие контактные площадки, как было описано выше. Если удалось найти проблемный участок его нужно заменить.
  4. Возможно, просто вышел срок службы светодиодов из-за их старения, перегрева или неправильного питания. Тогда всю ленту нужно заменить.
  • Неисправность #3 — не горит или мерцает один, или несколько кусков светодиодной ленты

Отдельные сегменты могут плохо светить, мерцать или вовсе потухнуть. Это может произойти из-за того, что резистор или один из светодиодов в соединенной последовательно цепи сгорел или поврежден.

По той же причине может наблюдаться и повышенная яркость отдельного участка. Возможно элементы в норме, а проблемы, опять же, с гибкими печатными дорожками платы.

Такой участок лучше всего незамедлительно вырезать и заменить исправным.

Ремонт светодиодных фонарей своими руками

Светодиодный ручной фонарь практичен и удобен. Вот только переключатель питания у него частенько выходит из строя. И тут остается либо покупать новый фонарь, либо ремонтировать. И, конечно же, своими руками…

С появлением сверхярких светодиодов возможности переносных фонарей значительно увеличились. Это обусловлено экономичностью светодиодов и высокой яркостью свечения.

Сейчас можно купить самые разнообразные конструкции — от маленьких и дешевых до больших, профессиональных и дорогих. И хотя они порой отличаются внешним видом и формой, состоят они из нескольких общих деталей — аккумулятор, светодиоды и переключатель.

Светодиоды обычно имеют довольно неплохое качество и долгий срок службы. То же касается и аккумуляторов — отличием могут быть только очень дешевые фонари сомнительных производителей.

Но выключатель, как в дорогих моделях, так и не очень, выходит из строя довольно быстро. Это происходит из-за того, что он совершает несколько десятков переключений за сутки и просто не выдерживает механических нагрузок.

Да и ток, потребляемый светодиодами, чаще всего находится на пределе его возможностей. Можно сказать, что это слабое звено во всей конструкции. Как же быть? Можно конечно побегать по базарам в поисках такого же выключателя и, возможно, вам удастся найти такой же. Но вскоре его постигнет та же участь, как и первого.

Есть простой и действенный метод выйти из этой неприятной ситуации — заменить «родной» выключатель на тумблер советского производства. Благо дело, такие без труда можно найти и за небольшие деньги.

В чем преимущество такого переключателя? Во-первых, качество механической части. Она сделана из прочных материалов, согласно технологии, а не экономии. Во-вторых, контакты такого прибора выполнены из серебра, что гарантирует хороший контакт и отсутствие подгораний. А это долгий срок работы и отсутствие «мерцаний» светового потока.

    Переключатели фонарей чаще всего имеют три положения:

  1. отключено;
  2. включен рассеянный свет (в некоторых конструкциях – встроенный светильник);
  3. включен фокусированный дальний свет.

Если придется ремонтировать фонарь с одним положением «ВКЛ», то можно подыскать соответствующий переключатель с таким же качеством, но на два положения.

Для замены трехпозиционного переключателя будет использован тумблер П2Т-3. Это переключатель на три положения, который может переключать одновременно две цепи. Он имеет вот такой вид.

На средний контакт, — левый или правый не имеет значения,- припаивается провод «+» от батареи. При переключении тумблера вправо — замыкается средний и левый контакты. При переключении влево — средний и правый.

  • Начать разборку фонаря следует со снятия переднего отражателя со светодиодом. Для этого проворачиваем его против часовой стрелки и тянем вперед. Отражатель должен сняться.
  • Далее для удобства работы — отключаем разъем передней части. Теперь откручиваем винты крепления.
  • Внимательно осмотрите фонарь, чтобы удалить все винты. Аккуратно разделяем корпус на две половины.
  • Отпаиваем от выключателя все три провода, предварительно пометив средний «общий».
  • Один провод в данной модели имеет ограничительный резистор. Это обеспечивает свечение светодиодов на пониженной яркости.
  • К новому тумблеру так и припаиваем через резистор.
  • Отмеченный прежде провод сажаем на средний контакт переключателя. Далее пытаемся установить тумблер в корпус. В данном случае он становится перпендикулярно корпусу, так как вдоль просто не помещается.
  • Теперь пытаемся соединить две половины корпуса вместе. Не стоит прилагать излишних усилий, чтобы ничего не сломать. Смотрим, чтобы по всем сторонам корпус сел на свое место.
  • Закручиваем винты крепления. Далее находим или изготавливаем из металла, стеклотекстолита или другого крепкого материала прямоугольную пластину с отверстием в центре. Она нужна для фиксации тумблера на корпусе. Придерживая переключатель изнутри, зажимаем крепежную гайку.
  • Теперь настало время соединить разъем и надеть отражатель. После того, как он сел на свое место, проворачиваем его по часовой стрелке для фиксации.
  • Работа окончена. Такая модернизация даст возможность фонарю работать бесперебойно долгие годы.

Неисправности светодиодных прожекторов и их устранение

    Наиболее часто встречающиеся признаки неправильно работающего прожектора:

  1. лампа не разгорается, хотя питание включено;
  2. мерцает световой диод;
  3. свечение слишком тусклое, так как лампа горит слабо — не на всю мощность;
  4. оттенок светового потока стал неестественным.

Также могут присутствовать и другие признаки, в том числе физическое нарушение структуры корпуса, деформация диода, перегоревшая электропроводка.

    Несколько полезных советов по ремонту и устранению неисправностей светодиодных прожекторов:

  • При замене матрицы обязательно обращать внимание на полярность.
  • Обязательно удалять отвердевшую теплопроводную пасту под матрицей.
  • Обезжиривание поверхности следует осуществлять спиртом.
  • При пайке не нужно перегревать поверхность. Время на пайку — до 2 секунд.
  • Если перегреть матрицу, произойдет разрушение кристаллов или же их новые характеристики не позволят нормально функционировать прожектору.

Чтобы отремонтировать прожектор большой мощности, достаточно знаний, применяемых при ремонте маломощных светильников. Никаких особых отличий между устройствами разной мощности не существует. Если матрица с большим количеством диодов не залита компаундным раствором, понадобится замена нерабочего диода.

Для выполнения операции необходим микропаяльник. Работать нужно аккуратно, чтобы не перегреть кристаллы. Если на перегоревших сопротивлениях невозможно разглядеть номиналы, не обойтись без инструкции к прожектору.

В ней должны быть указаны соответствующие данные. Починить прожектор может каждый. Однако для выполнения ремонтных работ требуются хотя бы базовые знания в области электротехники, а также навыки обращения с паяльником и мультиметром. Также необходимо умение читать схемы, чтобы разобраться с устройством прожектора.

Как починить светодиодную лампу на 220v

Приступать к ремонту светодиодной лампы следует с попытки ее разобрать. К сожалению, далеко не все образцы имеют разборный корпус, некоторые, китайского производства, одноразовые – их корпус спаивается еще на производстве, и разбор без повреждения внутренних узлов невозможен.

Не тратьте время, они стоят не так уж и дорого, чтобы пробовать их чинить своими руками. Но если вам интересно, то можете попробовать. Обычно начинать стоит с цоколя или рассеивателя, они держатся слабее основного корпуса, но и скрывают самые важные элементы лампочки – драйвер и блок светодиодов соответственно.

Начинаем ремонт LED-драйвера – прозваниваем его. С него следует начинать потому, что именно он первый стоит в очереди подачи тока на LED. Драйвер представляет собой сложную структуру, содержащую множество элементов, поэтому вооружаемся хорошей настольной лампой и лупой при необходимости.

Проверяем конденсаторы, резисторы, шлейфы. Это дело тонкое – даже визуально целые элементы могут иметь обрыв цепи внутри, поэтому придется проверить все. В большинстве лампочек конденсаторы и резисторы припаяны сверху, поэтому их можно заменить на новые (их перед установкой тоже прозвоните, чтобы лишнюю работу не делать).

Если есть другая разобранная лампочка с аналогичными параметрами, можно драйвер испытать на ней. Не работает – легче новую лампочку купить, работает – ремонт прошел успешно, следуем дальше.

Следует отметить, что именно таким способом выполняется доработка китайских люстр и китайских светодиодных лампочек, в том числе лампы «кукуруза».

Просматриваем все пути цепи от драйвера к LED, для профилактики протираем ватной палочкой, слегка смоченной спиртом – светодиодным лампам на 220 В это точно не повредит.

С помощью цифрового мультиметра прозваниваем светодиоды. Дальнейшие действия зависят от типа кристаллов. Если это один кристалл с линзой, впаянный в чип – придется выпаивать целиком весь чип, неисправности светодиодных элементов такого типа в домашних условиях починить практически невозможно (чтобы выпаять его, придется запастись паяльником с очень тонким наконечником).

Если сгорели SMD-диоды (а скорее всего, именно они и установлены в лампочке), то они спокойно выпаиваются и заменяются на новые (их перед установкой не забудьте проверить мультиметром, чтобы случайно не поставить перегоревшие кристаллы).

На этом этапе лампочка должна работать, т. к. проверены все важные узлы. Не работает – перепроверьте все еще раз, может, какой шлейф не протерли. Все равно не работает – с чистой совестью отправляйте в мусорное ведро. Если все в порядке – добро пожаловать в мир живой электротехники, приятного пользования.

Ремонт светодиодных ламп чаще всего можно выполнить в домашних условиях. Для этого достаточно иметь цифровой мультиметр, паяльник, ватные палочки и спирт. Тщательный осмотр всех важных узлов и элементов позволит выявить проблему с первого раза, а внимательное проведение работ – восстановить поврежденные участки.

Главное – не выкидывать лампочку при первых признаках поломки, чаще всего повреждения настолько простые, что их исправление выполнимо своими руками и займет совсем немного времени. А покупка качественных ламп (например, Gauss) даст вам гарантию от производителя.

Как проверить светодиодную лампочку

Обратите внимание на мощность лампы в ваттах и на мощность, равной ей лампы накаливания по версии производителя. А потом делаем небольшую проверку, используя таблицу соответствия мощностей и светового потока.

Цифры в таблице не следует воспринимать буквально, но порядок соотношения они дают.

Накаливания, ВтСветодиодная, ВтПоток света, Лм
253250
405400
608650
100141300
150222100

И табличка из второго источника, что бы можно было сравнить и выбрать что-то среднее. Хотя, они похожи.

Световой поток светодиодных ламп
Мощность, Вт357101220
Световой поток, Лм180 - 360420 - 540620 - 680840 - 920950 - 11701700 - 2200

То есть, например, если вам продали 8-ми ваттную лампу, на которой написано, что ее эквивалент 80 ватт обычной лампы накаливания, а световой поток указан 680Лм, то понятно даже первокласснику церковно-приходской школы, что вас немного обманывают.

На самом деле мощность такой лампы можно сравнить с 60-ваттной обычной лампочкой. И не более. Но это еще не говорит 100% о том, что данный товар некачественный. Может это, всего лишь маркетинговый ход, которым иногда не пренебрегают даже именитые бренды.

Второе, на что необходимо обратить внимание – наличие гарантии. На светодиодные лампы должна идти гарантия от двух лет и выше. Годовая гарантия дает основание заподозрить, что такая светодиодная лампа может проработать недолго, и выйдет из строя задолго до своих 25-30 тысяч часов работы.

Переменный ток, который питает все наши электроприборы в домашней сети, имеет частоту 50 Гц. Это значит, что все наши лампы накаливания включаются и выключаются с этой периодичностью, то есть мерцают. Но, в силу инертности спирали накаливания, она не успевает полностью остыть, и эти мерцания практически незаметны.

Светодиод же, включается мгновенно и так же мгновенно выключается. И, хотя мы не замечаем эти включения-выключения, но такие мерцания оказывают негативное влияния на наши глаза. Чтобы этого не было, и что бы светодиод служил дольше, в ЛЭД лампах устанавливаются специальные электрические схемы.

Такая внутренняя схема светодиодной лампы, которая управляет светящимися элементами, называется заграничным словом ДРАЙВЕР.

Реализован этот драйвер в разных светодиодных лампах по-разному — используются разные элементы, их количество и схемы подключения.
Производитель, который захотел сэкономить и удешевить свое изделие, ставит простой драйвер, который не обеспечивает всех требований к такому виду ламп.

У такой лампы, к тому же, скорей всего не будет соответствовать заявленная мощность той, что есть на упаковке. То есть, вы просто банально переплатите.

Как разобрать лед лампу

Прежде всего, необходима проверка поступления напряжения к контактам патрона. Для этого вкручивают исправную лампу, если свет загорится, предыдущий прибор неисправен. Причины выхода со строя светодиодной лампы могут быть самыми разными — диод перегорел или плата не в порядке.

Часто они перестают работать из-за конденсата, собравшегося внутри корпуса. В любом случае нужен ремонт с предварительной разборкой конструкции.

    Составными элементами светодиодной лампы являются:

  1. оболочка;
  2. цоколь;
  3. матрица с пакетом светодиодов;
  4. рассеиватель;
  5. драйвер.

Как разобрать лед лампу

Колба лампы негерметичная, поскольку в ней нет газов. Оболочка может быть изготовленной как из пластика, так и из стекла. Пластиковый светорассеиватель размещен вверху. Применяемые цоколи разнообразны.

Составляющими пакета являются группы светодиодов, напаянные на платы из текстолита или алюминия. Драйверы в виде индивидуальных блоков или встроенные в корпус, служат для трансформации входного напряжения до величины, наиболее подходящей для собранных в группы светодиодов. Наиболее популярны схемы питания трансформаторного вида.

Чтобы внутренняя часть стала доступной, нужно открыть клипсы крепления, удерживающие светорассеивающий купол. Если он присоединен к корпусу посредством винтов, их следует отвинтить. Есть еще один способ разборки, используемый для приборов, изготовленных с применением проклейки герметиком.

Для реализации потребуется шприц с иголкой, шило, растворитель. Чтобы отсоединить рассеиватель, предстоит удалить герметик, посредством которого он прикреплен к фиксирующему кольцу. По кромке проходят шилом и в канавку вводят растворитель, которым заправлен шприц. Спустя 30 секунд рассеиватель снимают путем прокручивания. Радиатор извлекают при помощи отвертки, светодиодную матрицу отпаивают.

Сгоревший светодиод легко выявить визуально. Он выдает себя наличием черной точки. Как вариант, чтобы лампа снова заработала, по краям негодного светодиода ставят перемычку, но лучше поменять его на новый.

Как отпаять светодиод от площадки

Современные светодиоды для ламп чаще всего выпускаются в SMD формате и представляют собой чипы, которые установлены на плате методом поверхностного монтажа. Чипами выступают светодиодные кристаллы, генерирующие цвет.

SMD светодиод

Попытки отпаять светодиод с помощью термофена как правило не увенчиваются успехом: светодиод никак не хочет отпаиваться.

Алюминиевый радиатор светодиодных ламп Дело в том, что с обратной стороны печатной платы находится алюминиевый радиатор, ведь светодиоды, как и все полупроводниковые приборы, очень не любят высокой температуры. Но даже и без радиатора, процесс отпаивания деталей с печатной платы намного сложнее и драматичней, нежели припаивание на плату новых деталей.

Отпаять светодиод проще всего следующим образом. Первое, что надо сделать, это убрать желтый эластичный светофильтр с помощью тонкой отвертки или иглы. Под ним окажется металлическая поверхность с кристаллом. На эту поверхность положить кусочек припоя и небольшое количество гелеобразного флюса. Хорошо разогретым паяльником мощностью не менее 60…80Вт прогревать этот «бутерброд» до тех пор, пока светодиод не отпаяется от платы.

Несколько лучших результатов можно добиться, если вместо припоя положить легкоплавкий сплав, например, сплав Вуда. Такой сплав в виде небольших лепешечек продается на радиорынках. Смешиваясь с основным припоем, как правило, бессвинцовым, сплав Вуда снижает температуру плавления бессвинцового припоя. Поэтому процесс отпаивания становится более легким и быстрым, вероятность перегреть печатную плату существенно снижается.

Еще один способ отпаять неисправный светодиод это термопинцет. Но этот инструмент есть не у всех, да и покупать его ради одноразового применения вряд ли стоит. Поэтому лучше воспользоваться самодельным П-образным жалом для паяльника.

П-образное

После того, как неисправный светодиод отпаян, остается заменить его на новый.

Схемы драйверов для светодиодов от сети 220в

Для подключения к сети 220 вольт используется драйвер, который является источником стабилизированного тока. Схема драйвера для светодиодов бывает двух видов: простая на гасящем конденсаторе; полноценная с использованием микросхем стабилизатора; Собрать драйвер на конденсаторе очень просто, требуется минимум деталей и времени.

Напряжение 220В снижается за счёт высоковольтного конденсатора, которое затем выпрямляется и немного стабилизируется. Она используется в дешевых светодиодных лампах. Основным недостатком является высокой уровень пульсаций света, который плохо действует на здоровье.

Но это индивидуально, некоторые этого вообще не замечают. Так же схему сложно рассчитывать из-за разброса характеристик электронных компонентов.

Схемы драйверов для светодиодов от сети 220в

Полноценная схема с использованием специализированных микросхем обеспечивает лучшую стабильность на выходе драйвера. Если драйвер хорошо справляется с нагрузкой, то коэффициент пульсаций будет не выше 10%, а в идеале 0%. Чтобы не делать драйвер своими руками, можно взять из неисправной лампочки или светильника, если проблема у них была не с питанием.

Схемы драйверов для светодиодов от сети 220в

Если у вас есть более-менее подходящий стабилизатор, но сила тока меньше или больше, то её можно подкорректировать с минимум усилий. Найдите технические характеристики на микросхему из драйвера.

Чаще всего количество Ампер на выходе задаётся резистором или несколькими резисторами, находящимися рядом с микросхемой. Добавив к ним еще сопротивление или убрав один из них можно получить необходимую силу тока. Единственное нельзя превышать указанную мощность.

Ремонт драйвера светодиодной лампы

Слабым местом драйверов являются токоограничивающие резисторы. Их проверяют в первую очередь. Заменить сгоревшие элементы можно такими же или ближайшими по величине сопротивления.

Проверка полупроводниковых диодов выпрямителя и конденсатора производится мультиметром в режиме проверки сопротивления. Однако есть более быстрый способ проверить исправность этого участка схемы. Для этого измеряется напряжение на конденсаторе фильтра.

Ожидаемая величина подсчитывается путем умножения паспортного напряжения на одном диоде на их количество. Если измеренное напряжение не соответствует требуемому или равно нулю, поиск продолжается: проверяется конденсатор и диоды. Если напряжение в норме – ищите обрыв между светодиодами и драйвером.

Проверку диодов мультиметром можно провести, не выпаивая их из платы. Короткое замыкание в диоде или его обрыв будут видны. При замыкании прибор в обоих направлениях покажет ноль, при обрыве сопротивление в прямом направлении будет не соответствовать сопротивлению открытого p-n-перехода.

Его вы узнаете на исправных элементах. Короткое замыкание в диодах дополнительно приводит к выходу из строя ограничительного резистора.

Ремонт драйвера светодиодной лампы

Ремонт трансформаторного драйвера немногим сложнее обычного. А вот с инверторным придется повозиться. Деталей в нем больше, а главное – в его состав всегда входит микросхема. Для того, чтобы сделать заключение о ее неисправности, понадобится либо изучит в деталях принцип работы драйвера, либо убедиться в исправности всех окружающих ее деталей.

Цветовая температура Не все светодиодные лампы светят одинаково — таблица цветовой температуры светодиодных ламп.




Источники: samelectrik.ru, 1posvetu.ru, vashtehnik.ru, electrik.info,220.guru, lampagid.ru, trushenk.com, sovet-ingenera.com, ccm-msk.ru, led-obzor.ru




Оцените, пожалуйста, статью, я старался :) (голосов: 1, оценка: 5,00 из 5)
Загрузка...

Задайте вопрос в комментариях

два × пять =
