Штроборезы для работ по бетону

Штроборезы по бетону предназначены для того, чтобы делать штробы (борозды или канавки) в камне, бетоне, газобетоне или других прочных строительных материалах. Штроборез позволяет быстро и точно «пробить» в стене или полу штробы нужной глубины и размера для прокладки электропроводки, размещения кабелей или разводки трубопроводов.

При выборе штробореза по бетону нужно обращать внимание на производителя и характер отзывов от пользователей. Некоторые марки мы рассмотрим в данной статье.

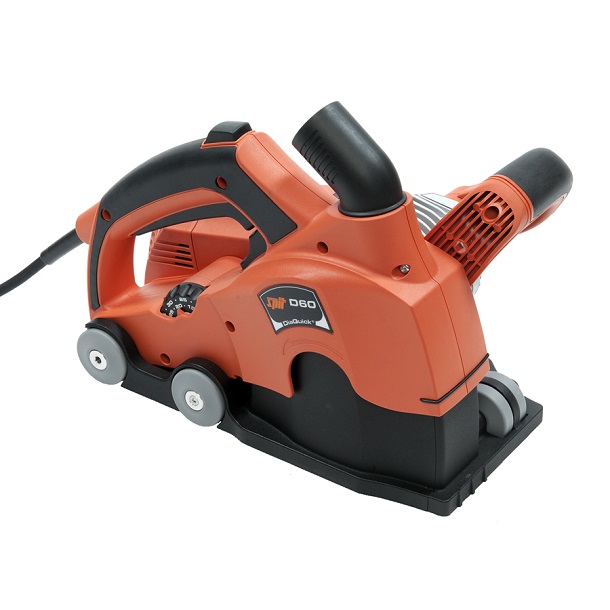

Штроборез – что это такое

В некотором роде ручной электрический штроборез можно сравнить с УШМ «болгаркой», имеющей насадку для штробления. Эти инструменты работают по одному принципу, и в качестве режущего инструмента у них выступает диск.

Такая схожесть в принципе действия двух этих инструментов позволила производителям взять за основу штробореза «болгарку». Некоторые модели этих электроинструментов даже имеют внешнее сходство.

Разница между ними заключается в том, что штроборез в отличие от «болгарки» делает одновременно две прорези. Он работает двумя спаренными дисками, расстояние между которыми обуславливает ширину штробы.

Кроме того, в отличие от УШМ, штроборезы (бороздоделы) оснащаются системой пылеудаления.

Принцип работы штробореза на удивление прост. Рабочий ведет инструмент по стене согласно предварительной разметке. При этом диски с алмазным напылением прорезают одновременно две параллельные канавки. После удаления перфоратором материала (бетона или кирпича) между ними получается штроба.

Если выполнять эту работу обычной «болгаркой», то времени на прорезку штроб понадобится в два раза больше. Именно для того, чтобы увеличить скорость устройства штроб при массовом производстве работ, был разработан этот инструмент.

Режущие диски размещены под прочными кожухами, поэтому при разломе или срыве диска обеспечивается практически полная защита работающего с инструментом от осколков.

Двигатель штробореза создает определенную вибрацию во время работы, которая может оказывать негативное влияние на состояние суставов рук работника.

Для комфортной и безопасной работы в современных моделях используется электронная система стабилизации, а рукоятки инструмента изготовляются эргономичными.

Двойной изоляцией оснащены профессиональные штроборезы, это дает возможность исключить полностью риски травматизма в результате воздействия электрического тока.

Назначение

Если говорить более определенно, штроборез по бетону необходим, когда требуется «спрятать» в глубину стены, потолка или пола:

По внешнему виду многие штроборезы действительно напоминают «болгарку». Есть даже модели, в которых использование инструмента под «болгарку» является одной из функций.

А по принципу действия они практически идентичны друг другу. Отличие лишь в том, что из-за присутствия второго диска мощность двигателя штробореза примерно в 2 раза выше, чем у «болгарки».

Борозды штроборез может делать в:

1. бетоне;
2. газобетоне;
3. кирпиче;
4. пеноблоках;
5. гипсу (гипсокартоне);
6. ракушечнике и т.д.

Обеспечение минимальной пыли осуществляется двумя основными путями:

Типы штроборезов

Штроборез относится к тем немногим электроинструментам, в которых сложно выделить бытовые и профессиональные модели. Все зависит от того, какой глубины и ширины штробы вам необходимы.

Для штробления бетона под электропроводку и компьютерные коммуникации вполне достаточно легких моделей весом около 3 кг и мощностью от 1100 Вт.

Для работы с трубами нужен уже тяжелый аппарат. Он весит более 8 кг и обладает мощностью от 2400 Вт.

В быту штроборез не нужен. Если же вам позарез нужно «пробить» одну-две канавки – возьмите напрокат у мастера или вызовите его самого.

Как выбрать штроборез для работы по бетону

Чтобы понять, какой именно штроборез вам нужен, сначала разберемся с таким понятием, как легкая и тяжелая машина (в последнем случае имеется в виду штроборез массой 9 кг). Надеюсь, вы понимаете, что таким аппаратом резать потолок не получится. Такая махина предназначена для выполнения напольных и настенных работ.

Мало того, если уж речь зашла о назначении той или иной модели штробореза, то следует понимать и то, что легкие штроборезы плохо справляются с широкими и глубокими канавками, которые, как правило, прорезают для водопроводных и канализационных труб. Здесь тяжелая модель оказывается на высоте.

С весом штроборезов вроде бы разобрались, теперь рассмотрим другие характеристики, оказывающие влияние на решение вопроса, как выбрать штроборез?

Важные моменты, на которые нужно обратить внимание

Проводя аналогию с «болгаркой», можно заметить разницу в мощности используемых моторов. Она достаточно существенная. Если «болгарка» небольшого размера приводится в движение мотором мощностью 800 Вт, то такого же плана штроборез запускается двигателем в 1400 Вт.

Обусловлено это тем, что на электродвигатель штробореза идет двойная нагрузка от двух пильных дисков, которые практически всегда работают в вязких материалах.

При выборе нужно обращать внимание на этот фактор – если вы приобретаете легкий штроборез мощностью менее 1400 Вт или тяжелую машину с полтора киловаттным двигателем, вы просто выбрасываете деньги на ветер.

Ширина и глубина борозды, которую способен сделать тот или иной штроборез – это самый важный критерий выбора. И здесь все зависит от ваших потребностей.

Если вы электрик, и максимальная канавка, необходимая для прокладки провода, не превышает ширины 20-30 мм и глубины 10 мм, то под эти параметры и нужно выбирать бороздодел.

Сантехникам, которым приходится делать штробы шириной до 60 мм, лучше приобретать более серьезную машину. А вот если речь идет о еще больших штробах, то придется купить однодисковую машинку, и каждую канавку прорезать по отдельности.

Практически во всех моделях штроборезов регулировка ширины борозды осуществляется ручным способом путем добавления между дисками специальных шайб – раскручивается гайка (как на «болгарке»), снимается один диск, добавляются или убираются прокладки, после чего все собирается назад в обратной последовательности.

Вспомогательные функции, облегчающие работу мастера

Функций, облегчающих и делающих работу безопасной, у этого инструмента хоть отбавляй, особенно, если говорить о штроборезе средней и высокой ценовой категории. Перечислим их по пунктам, так станет понятно, о каком серьезном инструменте идет речь.

1. Система поддерживания постоянной частоты вращения дисков.
   Когда диски начинают вязнуть в материале, возникают пиковые нагрузки. Инструмент автоматически увеличивает мощность, поддерживая таким образом стабильность работы.
2. Защита от перегрузок.
   Когда пиковые нагрузки превышают все допустимые пределы, он просто отключается. Такая защита предохранит дорогостоящий инструмент и его части от перегрева и выхода из строя.
3. Защита электродвигателя от изношенных щеток.
   Изношенные электрощетки практически в одночасье могут испортить дорогостоящий мотор штробореза. Защита может осуществляться двумя способами: инструмент либо оснащается специальным индикатором, либо на него устанавливаются щетки с отстрелом. Когда последние стачиваются до определенного уровня, из их серединки выскакивает подпружиненный диэлектрик, в результате чего пропадает контакт, и инструмент перестает работать.
4. Система «антиклин».
   Заклинивание дисков в штробе является насущной проблемой. Последствиями этого явления может стать выход из строя инструмента и даже травма человека. Когда нагрузка на диски резко увеличивается, специальная муфта переводит работу штробореза в холостой режим – мотор работает, а диски не вращаются.
5. Плавный пуск.
   Наличие этой функции характерно для мощных инструментов, работающих с дисками большого диаметра. Благодаря плавному пуску при старте диски раскручиваются постепенно, что приводит к снижению пусковых токов и резких нагрузок на двигатель.
6. Защита от случайного включения.
   Эта опция присутствует у всех модели без исключения. Реализуется она способом установки двойной кнопки пуска. Чтобы включить штроборез, придется одновременно нажать сразу две кнопки.
7. Пылезащита и пылеудаление.
   Наличие этой функции диктует специфика инструмента. Мало того, что практически все модели этого инструмента имеют специальный патрубок для отвода пыли посредством пылесоса, так еще и все его внутренности имеют отдельную защиту от пыли.

Кроме того, существует даже штроборез со встроенным пылесосом – его габариты, конечно, несколько увеличены, но такое неудобство компенсируется отсутствием необходимости носить за инструментом толстый шланг с отдельным пылесосом.

Правила пользования и ухода

Соблюдая эти несложные правила, вы надолго сохраните своего помощника в рабочем состоянии, а также сбережете свое здоровье:

1. Включайте и выключайте вилку шнура питания только при отключенном инструменте.
2. Обязательно используйте защитную обувь, одежду и очки. Желательно защищать и органы дыхания, т.к. выделяемая пыль при работе крайне вредна для здоровья.
3. При изменении ширины тщательно закрепляйте прокладочные шайбы.
4. При штроблении держите штроборез обеими руками и на безопасном расстоянии от себя.
5. После 2-3 минутного штробления выньте инструмент из штробы и дайте двигателю 15 секунд поработать без нагрузки. Это охладит его.
6. Не выжимайте из инструмента все. Придерживайтесь средней нагрузки.
7. Не работайте во влажных помещениях и с влажными поверхностями.
8. После работы протрите штроборез слегка влажной тряпкой, затем сухой, сложите в портфель или коробку и храните в сухом, теплом и недоступном для детей месте.

Подготовка к штроблению и начало работы

Предназначается штроборез для прорезания и разрезания пазов в минеральных материалах, например, каменной кладке, уличном покрытии, железобетоне без применения воды. Материалы, которые при обработке в воздух выделяют вредные для человека виды пара и пыли, не должны обрабатываться этим инструментом.

Необходимо убедиться перед началом работы в исправности электроинструмента. Нужно проверить, прежде всего, комплектность прибора и, конечно, надежность крепления режущего инструмента.

Рекомендуется также применять маску защитную P2. Также следует использовать беруши или наушники для защиты от повреждений органов слуха.

Вам понадобятся для работы со штроборезом специальные алмазные диски. Особенность их конструкции кроется в следующем: они состоят из определенных сегментов, благодаря которым срезанный диском материал из желоба выбрасывается наружу.

Также можно использовать для штробореза диски и другой конструкции, но из-за этого может увеличиваться их эффективность и износ.

А возникшие при работе сильные нагрузки могут привести к выходу из строя не только режущих дисков, но также самих электроинструментов. Лучше даже использовать недорогие алмазные диски (с малой концентрацией алмазов), чем непредусмотренные изготовителем.

Нужно убедиться перед включением штробореза, что не соприкасаются с обрабатываемой плоскостью режущие круги. Нельзя помещать штроборез на диски, когда они вращаются.

Работу штробореза проверяют на холостом ходу. Не рекомендуется использование дисков, вибрирующих во время работы или имеющих повреждения. Также не допускается использование изменивших свою геометрию дисков.

Производители и известные марки, обзор

К самой бюджетной продукции можно отнести штроборезы отечественных производителей Интерскол, Фиолент, Протон, а также Einhell и Sparky. Эта техника подойдет для решения редких бытовых задач. Если вам необходимо включать инструмент несколько раз в месяц, то эти штроборезы вполне справятся со своей функцией.

Нагружать их интенсивной работой не рекомендуется: велик шанс не гарантийной поломки. Как правило, самая дешевая техника редко оснащается полезными функциями, а также кейсами.

Выбирают продукцию этих производителей исходя из качества, надежности, удобства и эргономики. Как правило, именитые бренды используют высокачественную сталь для создания пильных дисков, что продлевает их срок службы и повышает точность работы.

В случае поломки на все изделия предоставляется полноценная гарантия и сервисное обслуживание во многих городах страны.

Makita SG1250

Этот легкий штроборез идеален для использования в домашних условиях. Мощность электромотора модели Makita SG1250 в 1800 Вт не позволяет отнести его к профессиональным.

Штроборез укомплектован двумя алмазными дисками диаметром 1500 мм и способен обеспечивать глубину резки до 45 мм.

Однако в ходе домашнего ремонта с его помощью можно запросто уложить в стены водяные трубы или новую электропроводку.

Достоинство штробореза Макита SG1250 состоит в высокой точности, которая обеспечивается с помощью встроенной электроники.

В среднем такой штроборез стоит порядка 18 тысяч рублей.

Hilti DCH 230

Этот мощный инструмент относится к категории профессиональных. Основное преимущество Hilti DCH 230 – это имеющийся в его конструкции ограничитель глубины, позволяющий существенно уменьшить количество пыли, образующейся в ходе работы.

Инструмент способен нарезать штробы глубиной до 85 мм, а также обеспечивать:

1. резку блоков минерального состава;
2. резку металлических балок и конструкций в ходе демонтажных работ;
3. расширение оконных и дверных проемов.

Такой штроборез стоит порядка 48 тысяч рублей.

Bosch GNF 35 CА

Штроборезов марки Bosch существует довольно много. Однако наибольшей популярностью среди них пользуется Bosch GNF 35 CА.

Он популярен как своим качеством, так и своим позиционированием, так как занимает среднее положение между штроборезами легкими и тяжелыми, что гарантирует его большую универсальность.

Изделие является очень надежным, как и большинство продукции марки Bosch. Имея мощность 1400 Вт, штроборез обеспечивает глубину резки до 35 мм. Его отличает очень эргономичная форма, наличие системы пылеудаления и электронной защиты от перегрузок.

Стоит штроборез Bosch GNF 35 CА около 19 тысяч рублей.

Интерскол ОМ-115/1300

Штроборез ОМ-115/1300 способен справляться с небольшими объемами работ.

При его небольшом весе, равном 3,2 кг, он очень удобен в работе. Мощность штробореза составляет 1350 Вт, глубина реза – 34 мм.

Цена этого изделия равняется 2,2 тысячам рублей.

Sturm AG8150S

При довольно малой мощности в 1500 Вт, штроборез Штурм AG8150S пользуется большой популярностью у профессионалов. Он имеет эргономичную форму корпуса, прост в управлении и отличается большим удобством в обслуживании.

Существенным аргументом в пользу штробореза Штурм является его цена – порядка 4 тысяч рублей.

PRORAB 9812

Данная модель, отличающаяся легкостью и большим удобством, является отличным вариантом для домашних мастеров.

Весит штроборез Прораб 5,2 кг, а его мощность равняется 1300 Вт. Он снабжен диском 125 мм. Большая простота регулировки глубины реза обеспечивается за счет ролика и удобного крепежного винта.

Штроборез способен нарезать штробы шириной до 26 мм и глубиной до 30 мм.

Стоимость инструмента начинается от 5,5 тысяч рублей.

Штроборез Зубр ЗШ-1500

Штроборез Зубр ЗШ-1500 является полезным при ремонте инструментом, при помощи которого можно быстро и очень качественно произвести продольные борозды в потолках и стенах. В дальнейшем получившиеся каналы используют для прокладки труб, электрических проводов, кабелей связи, проводов мультимедийных и других систем.

Зубр ЗШ-1500 оснащен двумя параллельно расположенными алмазными кругами диаметром 150 мм, которые способны прорезать отверстия шириной 3-45 мм.

Глубина канала может варьироваться от 10 до 45 мм. В конструкции инструмента предусмотрен механизм плавного пуска, предотвращающий резкий старт. Мощность 1500 Вт позволяет прибору осуществлять 7000 оборотов в одну минуту.

Возможности модели Зубр ЗШ-1500 определяют его достаточно высокую цену – от 8,8 тысяч рблей.

Насадка для штробления на болгарку

Стоимость профессионального штробореза колеблется в пределах 5−50 тыс.руб. Естественно, для бригады профессионалов или строительной фирмы такая сумма окупится довольно быстро.

А вот для мастера, делающего разовый ремонт в квартире или доме, такое приобретение совершенно не имеет смысла, так как кроме прорезки каналов штроборезом больше ничего сделать невозможно. Лучшим вариантом в таком случае будет его изготовление на базе обычной «болгарки».

Для этого:

Но при работе в помещении всё же желательно оборудовать кустарный штроборез кожухом для сбора пыли и защиты рабочего от мелких осколков бетона, выбрасываемых крутящимися дисками.

Диск для штробореза: основные виды

Современная промышленность предлагает широкий выбор режущего инструмента для обработки каменных материалов: бетона, кирпича, гранита, тротуарной плитки и т.п.

В зависимости от объема выполняемых задач в качестве привода алмазного круга используется: ручная универсальная углошлифовальная машинка («Болгарка»), ручной штроборез и стационарная отрезная машина.

В общем случае алмазный диск для штробореза по бетону представляет собой «основу» – металлический диск, изготовленный из инструментальной стали. По наружному периметру диска с помощью лазерной сварки закреплены «алмазные резцы».

Алмазные резцы в свою очередь представляют собой алмазную крошку, спеченную в единое целое с металлическим порошком. В центре диска имеется посадочное (точное) отверстие разного диаметра.

В зависимости от назначения и технологии резки, конструкция дисков имеет особенности:

1. Инструмент для «сухой» резки. Представляет собой сегментный диск. Алмазная крошка расположена по периметру инструмента секторами. Между секторами, для локализации тепловых напряжений выполнены технологические прорези, оканчивающиеся технологической радиусной расточкой.
2. Инструмент для «мокрой» резки. Работает в более щадящих условиях, поэтому алмазные резцы расположены по периметру диска сплошной лентой. Для локализации тепловых напряжений, равномерно по периметру диска пробиты отверстия. Обязательное условие эксплуатации – подача воды в зону реза для охлаждения.
3. Инструмент для резки железобетона (армированного материала). Диски этого типа отличаются увеличенной толщиной основы (диска) и увеличенным содержанием алмазов в алмазно-металлической «связке».

Маркировка алмазного диска, как правило, содержит три основных параметра, указанных в миллиметрах:

Пример маркировки – алмазный диск Husqvarna D 125/22 UP: наружный диаметр 125 мм, диаметр посадочного отверстия – 22 мм. Толщина диска не указана. Это говорит о том, что диск имеет минимально возможную толщину.

Строительный пылесос для штробореза по бетону

Строительный пылесос, предназначенный для работы в паре с штроборезом или бороздоделом, должен отвечать всем сопутствующим требованиям. Все эти требования связаны со спецификой работы инструмента, т.е. штроблением.

Эта строительная операция предполагает создание пазов в каменных, бетонных, кирпичных и других стенах из подобных материалов. В одной из предыдущих статей мы рассмотрели как правильно выполнять штробление стен под проводку и трубы.

Проблема штробления состоит в том, что она предполагает значительное образование пыли и мелкого строительного мусора, который при попадании в дыхательные пути мастера или окружающих может стать причиной серьёзных заболеваний. Таким образом, в паре с подобным инструментом используются пылесосы.

Обычный бытовой прибор, за редким исключением, с такой задачей не справится, поэтому применяются специализированные модели промышленного или индустриального типа. Все они выпускаются различными компаниями, в том числе и достаточно известными, завоевавшими мировое признание.

При этом можно подобрать идеально совместимую пару одного производителя, что в ряде случаев даёт экономию и преимущество в сервисном обслуживании.

Отличительной особенностью современных пылесосов этой фирмы является наличие розетки для подключения электроинструмента, коим также является пазорез. Именно эта опция позволяет максимально комфортно без лишних проводов синхронизировать работу двух инструментов.

Для этого предусмотрена специальная опция, которая, при условии подключения к пылесосу другого инструмента, включает при запуске устройства двигатель самого пылесоса. Поэтому весь образовавшийся мусор будет сразу же попадать в коллектор, при этом оставляя окружающее пространство и воздух не загрязненным.

Какой выбрать пылесос

Самый важный критерий выбора подобного устройства – совместимость моделей. В первую очередь это касается переходников, которые позволяют соединить работу двух устройств. Диаметр монтажного отверстия в штроборезе должен соответствовать адаптеру шланга или трубы пылесоса. То же касается и мощности устройств.

Karcher – является образцовой во всех смыслах фирмой по производству промышленных пылесосов. Но штроборезов эта компания не выпускает, хотя это не мешает ей выпускать чистящий инструмент, способный удалить кирпичную, бетонную и другую строительную пыль. Мощности у такого инструмента достаточно как электрической, так и всасывающей.

Поэтому переживать об его эффективности не стоит. Проблема пылесосов этой марки в другом. Основной фактор, который позволяет отказаться от выбора этой техники – сравнительно небольшой объём резервуара для мусора. К тому же для бетонной пыли придётся использовать одноразовые мешки, что не всегда удобно.

Однако в подобной технике предусматривается дополнительный выход, который используют для вывода мусора в систему мусоропровода или непосредственно за пределы помещения. К тому же подобный аппарат будет полезен и после использования на стройке.

Последние, но не по качеству изделия от Bosch. Строительные пылесосы этой фирмы также, как инструменты Makita, легко сочетаются между собой, т.к. Bosch выпускает и штроборезы. И, несмотря на достаточно невысокую скорость всасывания пыли, их рекомендуется использовать при работе со штроборезами.

Изделия этого бренда отличаются наличием системы отвода статического электричества, которое неизбежно появляется при сборе подобной пыли, но имеют достаточно малый объём контейнера для мусора.

Отзывы

Фиолент Б3-40 Ф0054

Купить Фиолент Б3-40 Ф0054 стоит в том случае, если вы желаете поддержать отечественного производителя.

Такая покупка окажется выгодной, если инструмент требуется для разовых работ, а не на постоянной основе. В таком случае вы просто не успеете заметить недостатков этой модели.

Достоинств же у нее хватает: на бытовом уровне штроборез вполне неплохо справляется с любой поверхностью — хоть с гипсовой штукатуркой, хоть с армированным бетоном. Однако, ширину паза придется определять вручную.

Основные плюсы:

1. Наличие двухпозиционной дополнительной рукоятки.
2. Наличие патрубка для подключения пылесоса.
3. Небольшой вес.
4. Высокая частота вращения шпинделя (9000 об/мин).

Минусы: Невозможность регулировки ширины канавки.

BOSCH GNF 35 CA Professional

Профессиональный штроборез для работы по кирпичу и бетону. Мощности двигателя в 1400 Вт хватает для штробления каналов глубиной 35 мм и шириной от 3 до 39 мм.

Как и другие профессиональные модели, инструмент предоставляет возможность регулировки ширины и глубины штробы.

Запатентованная система пылезащиты механизма значительно продлевает срок службы штробореза.

Основные плюсы:

1. множество средств защиты;
2. возможность подключения пылесоса;
3. регулировка ширины паза и глубины пропила;
4. высокая мощность.

Минусы: Высокая цена.

AEG MFE 1500

Штроборез AEG MFE 1500 предназначен для регулярной профессиональной работы. Наилучшим образом проявляет себя при штроблении кирпича. Может быть использован также для работ по бетону и камню.

Прибор имеет предохранитель от тепловой перегрузки, фиксирующийся шпиндель и прочие средства защиты.

Основные плюсы:

1. Регулируемая глубина пропила.
2. Регулируемая ширина паза.
3. Высокая надежность.
4. Простое управление.
5. Встроенный вентилятор охлаждения.
6. Возможность подключения пылесоса.
7. Высокая мощность.

Минусы: Высокая цена.

ЗУБР ЗШ-1500

Функциональный и надежный штроборез легко справляется как с кирпичом, так и с бетоном. Походит и для профессионалов, и для бытовых целей.

Есть система плавного пуска. К инструменту можно подключить технический пылесос, в результате чего объем пыли при работе значительно снизится.

ЗУБР ЗШ-1500 позволяет создать паз шириной от 3 до 45 мм. Регулировка производится путём изменения положения миниатюрного рычага.

Основные плюсы:

1. Наличие второй рукоятки.
2. Возможность регулировки ширины паза.
3. Система плавного пуска.
4. Хорошая мощность.

Минусы: Максимальная глубина пропила — 40 мм.
Подключается не ко всем пылесосам.
