Современная промышленность невозможна без надежных систем трубопроводов. Они используются в энергетике, нефтегазовой отрасли, химическом производстве, коммунальном хозяйстве и строительстве. Одним из ключевых элементов, обеспечивающих долговечность и безопасность трубопроводов, являются компенсаторы — устройства, предназначенные для поглощения деформаций, вызванных изменением температуры, давления или вибраций.
Заводы по изготовлению компенсаторов — ООО «Сталь-Контур» играют стратегическую роль в промышленной инфраструктуре: от их качества зависит надежность целых производственных комплексов и инженерных сетей.
Что такое компенсатор и зачем он нужен
Компенсатор — это элемент трубопровода, который компенсирует изменения длины трубы при нагреве, охлаждении или механическом воздействии. Без него система может деформироваться, треснуть или потерять герметичность.
Основные функции компенсаторов:
-
предотвращение разрушения труб при термических нагрузках;
-
снижение вибраций и шумов;
-
продление срока службы оборудования;
-
повышение надежности и безопасности эксплуатации.
Пример: в теплотрассах длиной несколько сотен метров трубы при изменении температуры на 100 °C могут удлиняться на десятки миллиметров. Без компенсаторов такие деформации привели бы к авариям и утечкам.
Виды компенсаторов
На современных заводах выпускается несколько основных типов компенсаторов, каждый из которых имеет свое назначение.
| Тип компенсатора | Конструкция | Область применения | Особенности |
|---|---|---|---|
| Линзовый | Состоит из металлических линз, сваренных в пакет | Тепловые сети, паропроводы | Прост в обслуживании, выдерживает высокие температуры |

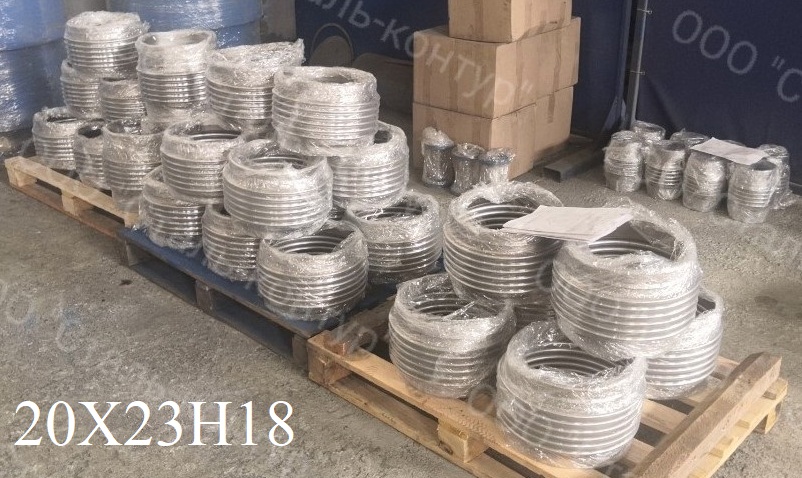

| Сильфонный | Гофрированная металлическая оболочка (сильфон) | Энергетика, химия, нефть и газ | Компактен, герметичен, компенсирует большие деформации |
| Поворотный (угловой) | Оснащён шарнирами | Сложные трубопроводы с угловыми поворотами | Работает на компенсацию угловых перемещений |
| Резиновый | Изготавливается из эластомеров | Водоснабжение, канализация, вентиляция | Гасит вибрации и шум, не подходит для высоких температур |
| Сальниковый | Использует уплотнения и скользящие элементы | Высокое давление, паровые магистрали | Позволяет регулировать длину вручную |
Производственный процесс на заводе по изготовлению компенсаторов
Производство компенсаторов требует высокой точности, сертифицированных материалов и контроля качества на каждом этапе.
1. Проектирование
На этом этапе инженеры рассчитывают параметры компенсатора:
-
тип и диапазон компенсируемых деформаций;
-
рабочие давление и температура;
-
материал корпуса и гофр;
-
способ монтажа и требования заказчика.
Для проектирования применяются современные CAD/CAM-системы, которые позволяют моделировать поведение изделия под нагрузкой.
2. Подготовка материалов
Основным материалом является нержавеющая или легированная сталь, устойчивая к коррозии и температурным колебаниям. Для резиновых моделей — армированные эластомеры.
3. Формирование сильфона
Это один из самых ответственных этапов. Металлическая заготовка подвергается формовке под высоким давлением, создавая гофры — волнистую структуру, обеспечивающую гибкость и прочность.
4. Сварка и сборка
Сильфон соединяется с фланцами, патрубками или другими элементами. Применяется аргонно-дуговая сварка, гарантирующая герметичность и точность швов.
5. Испытания и контроль качества
Каждый компенсатор проходит:
-
гидравлические испытания (проверка герметичности под давлением),
-
ультразвуковую диагностику сварных швов,
-
вибрационные тесты,
-
сертификацию по отраслевым стандартам (ГОСТ, ISO, EN).
Современные технологии и инновации
Современные заводы активно внедряют цифровое проектирование, лазерную сварку и 3D-контроль геометрии изделий. Это снижает количество брака и повышает точность изготовления.
Инновационные направления:
-
использование композитных материалов для снижения массы изделий;
-
применение роботизированных сварочных комплексов;
-
внедрение интеллектуальных компенсаторов с датчиками деформации и температуры, интегрированных в систему мониторинга промышленного объекта.
