Обратный клапан на вентиляцию в квартире

Обратный клапан на вентиляцию в квартире позволяет ей работать эффективно, особенно в кухне и ванной комнате. Его устанавливают как в естественных, так и в принудительных системах.

Такое устройство можно купить в магазине, но все чаще жители делают его своими руками. Процесс монтажа несложный и много времени не займет.

В данной статье мы рассмотрим информацию о том, для чего используют обратный клапан в вентиляции, его назначении, видах и установке специалистами или своими руками. После установки такого устройства можно забыть о любых посторонних запахах в своей квартире.

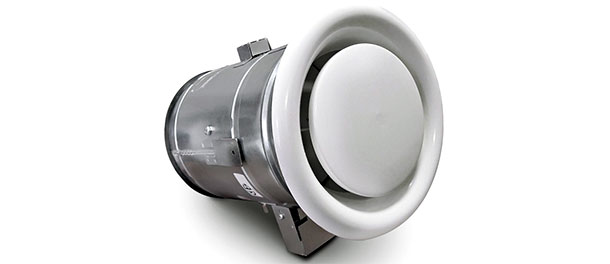

Обратный клапан на вентиляцию в квартире

Для чего нужен обратный клапан

Обратный (антивозвратный) клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру.

Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

    Основными причинами, при наличии которых следует установить обратный клапан, являются:

  • Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
  • Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
  • В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
  • В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
  • Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Обратный клапан вентиляции

Как уже стало понятно, обратный клапан — важный элемент системы вентиляции. Это специальная лопасть, которая имеет такой диаметр, чтобы полностью перекрыть рабочий модуль с задней части, и крепится она на оси вентилятора.

Клапан разработан специально, чтобы не пропускать обратную тягу, то есть воздух, который уже был вытянут из помещения, или же воздушный поток (с улицы, вентиляционного канала и т.д.) вместе с прочими загрязнениями.

Обратный клапан вентиляции

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс.

Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

    Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

  1. по материалу изготовления;
  2. по форме;
  3. по способу функционирования;
  4. по месту установки;
  5. по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем.

Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Вентиляционная решетка с обратным клапаном

Вентиляционная решетка с обратным клапаном

Вентиляционные решетки с обратным клапаном – это отличное решение в вытяжных системах вентиляции помещений. Суть такова: загрязненный воздух принудительно движется наружу из помещения через вентиляционный канал, и своим давлением поднимает клапан.

При отсутствии давления клапан под собственным весом опускается и предотвращает попадание воздуха извне внутрь помещения.

Несложно догадаться, что речь идет не о естественном вентилировании, а только о механическом, принудительного типа. Хотя заслонка устроена так, что она легко открывается и закрывается, естественный ход воздуха не в состоянии ее поднять. Разве что при наличии огромной силы сквозняков, что в условиях дома или квартиры не представляется возможным.

Основное отличие от похожего аналога – инерционных решеток – состоит в необходимости применения принудительной вентиляции. Как правило, такие конструкции чаще всего устанавливаются на выходе вентиляционной шахты под обычную кухонную вытяжку.

    Конструкция вентиляционных решеток с обратным клапаном очень проста и незатейлива. Можно выделить несколько частей:

  • фланец для присоединения воздушного канала;
  • неподвижная часть (решетка);
  • подвижная часть (заслонка-клапан).

Сечение, в котором представлены подобные конструкции, обычно прямоугольное, но бывают и круглые варианты. Фланец для воздухоотвода всегда имеет круглое сечение. Разница состоит только в диаметре, который может быть от 110 до 150 мм.

Неподвижная часть выполняет две функции: декоративную (скрывает частично клапан) и защитную (защищает подвижную часть от механического воздействия чего-либо).

Сама заслонка представлена в виде прямоугольного или круглого лепестка, который открывается в одну сторону. Соединение с основным корпусом подвижное, но без привлечения каких-либо металлических деталей. Это делается специально для того, чтобы избежать коррозии металла и, как следствие, заклинивания в открытом или полуоткрытом состоянии.

Материал, из которого выполняется подобная вент решетка – пластмасса. Поскольку конструкция часто находится в зоне повышенной влажности, то применение металлических подвижных и неподвижных частей не рекомендуется.

Впрочем, в быту можно встретить самодельные решетки из оцинкованной стали. Но ручаться за их долговечную и безотказную работу никто не может.

    В зависимости от конструкции, обратные клапаны для вентиляции бывают:

  1. Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
  2. С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
  3. Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
  4. Бабочка. Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.

Вытяжной вентилятор с обратным клапаном

Вытяжной вентилятор с обратным клапаном

Вентиляторы с обратным клапаном по типу делятся на осевые и центробежные. Основными их характеристиками, на которые нужно обращать внимание при подборе, являются: расход воздуха в метрах кубических в час, потребляемая мощность в ваттах и уровень шума.

Разные модели могут включаться периодически, по желанию, или работать постоянно. Обратные клапаны у них бывают пластиковыми, металлическими или из тонкой пленки; они различаются также по месту установки и форме.

    Преимущества вентиляторов с обратным клапаном:

  • Современный изысканный дизайн (производители разрабатывают такие приборы не только надежными, но и подходящими под любой интерьер).
  • Высокая производительность и бесшумная работа.
  • Эффективное удаление влаги, пыли, затхлого и отработанного воздуха из помещений.
  • Влагозащищенное исполнение.
  • В основе корпуса используется термо- или светоустойчивый пластик.
  • Малое энергопотребление и длительный срок службы.
  • Простой настенный или потолочный монтаж, легкое обслуживание.
  • Снижение теплопотерь дома и увеличение энергоэффективности вентиляции.
  • Управление ручное или автоматическое: включение от стационарного или шнуркового выключателя, по датчику влажности, датчику движения или освещенности, по таймеру, с регулируемой задержкой выключения.

Таким образом, прежде чем собираетесь купить вентилятор для ванной именно с обратным клапаном, хорошо узнайте, как работает модель, достаточная ли у нее производительность для Вашего помещения, какой уровень шума и сколько энергии потребляет.

Насколько экономично и удобно управление, какая степень влагозащищенности, какая электро- и пожаробезопасность этой модели, какие особенности установки и обслуживания. Это небольшое устройство отвечает за здоровый климат у Вас дома, поэтому стоит по больше узнать о нем заранее.

    Так же важно знать, что монтаж вентилятора должен производиться правильно. Качество установки определяет и эффективность работы прибора. Среди ошибок, которые часто допускают неопытные монтажники:

  1. Бытовой вытяжной вентилятор с обратным клапаном. Не правильно определяется место установки. Перед началом крепления, важно провести некоторые расчеты, учесть высоту потолка, ширину стен и прочее. И только исходя из этих данных нужно планировать монтаж.
  2. Вытяжной вентилятор крепится по средине стены не напротив душевой. В результате, вытяжка не затрагивает углы и там образуется грибок, а направленность не в ту сторону приводит к бесполезности, ведь рядом с источником влаги так и остается плохой воздух.
  3. Правильным вариантом будет установить агрегат именно в углу с направлением к ванной/душевой — так мы исключим, так называемые, ‘мертвые зоны’ и захватим весь объем помещения, а вытяжка будет работать именно со стороны источника проблем (все остальные участки очистятся с помощью вытяжки с двери).

В итоге мы имеет следующее: нужно правильно подходить и к подбору подходящего вентилятора, и учитывать особенности вашего дома, его расположения, и монтаж вентилятора.

Чтобы исключить все ошибки, которые может допустить монтажник, лучше всего заказывать такие работы у фирмы, которая специализируется непосредственно на этом оборудовании и имеет большой опыт с установкой вентиляционного оборудования.

Вытяжка с обратным клапаном

Санузел – это комната с повышенной влажностью. Естественной вентиляции для данного помещения, в большинстве случаев, недостаточно. Улучшить воздухообмен поможет вытяжка с обратным клапаном в ванную комнату. В качестве принудительного вытяжного устройства чаще всего используется осевой или канальный (радиальный) вентилятор.

Осевой вентилятор представляет собой самую обычную крыльчатку, насаженную на вал. Плюсами подобного устройства являются его простота, надежность и стоимость. К минусам можно отнести шумность и небольшую мощность.

Обычно подобные агрегаты устанавливают в небольших санузлах, общей кубатурой до 15 м3. Также подобные устройства требуют наличия прямого горизонтального участка воздуховода протяженностью не менее 3 метров для того, чтобы обеспечить минимальное аэродинамическое сопротивление.

Вытяжка с обратным клапаном

Канальный вентилятор устанавливается непосредственно в воздуховод. Он более тихий и продуктивный, но и цена его несколько выше, чем у осевых аналогов.

    Помимо этого, в зависимости от выбранной модели, любой из типов вентилятора может быть оснащен рядом дополнительных функций:

  • Режим постоянного проветривания. Такие модели работают постоянно. Они оснащены датчиком влажности воздуха. В зависимости от показаний меняется скорость вращения лопастей. Несмотря на непрерывную работу, такие вытяжные устройства довольно экономные.
  • Таймер отключения. Экономит время и электроэнергию. Такие приборы не требуют выключения. Через заданный промежуток времени вентилятор самостоятельно прекращает работу.
  • Датчик движения. Аналог таймера. Только при наличии этой функции не требуется даже включать вытяжку. Она включается автоматически, и выключается через заданный промежуток времени, после последнего движения в помещении.
  • Защита от попадания брызг. Полезная функция для ванной комнаты. Особенно, если вентиляционное отверстие расположено над ванной или душем. Минимальный уровень защиты прибора должен быть не ниже IP5.

Отдельно стоит остановиться на обратном клапане.

    Наличие этой детали поможет решить сразу несколько проблем:

  1. Попадание в помещение отработанных воздушных масс из вентиляционной шахты.
  2. При сложной системе вентиляционных каналов клапан поможет регулировать направление и скорость воздухопотока.
  3. В частных домах наличие клапана поможет сократить теплопотери, не давая холодному уличному воздуху проникать в помещение.

Все большее распространение получают вытяжки для ванной комнаты с обратным клапаном, сделанные единой конструкцией. Это очень удобно, так как установленный на вытяжку клапан идеально подходит по размеру, материалу и способу открытия к конкретной модели вытяжного агрегата.

Можно, конечно, приобрести клапан отдельно, но перед подобной покупкой стоит посоветоваться со специалистом.

При неправильном выборе этот девайс может наглухо перекрывать вентиляционный канал при выключенной вытяжке, лишая санузел естественного вентилирования.

Установка обратного клапана на вентиляцию

    Обратный клапан для вентиляции монтируется просто. Вам достаточно иметь:

  • обратный клапан;
  • инструкцию по сборке;
  • шуруповерт (можно ограничиться обычными отвертками);
  • саморезы;
  • уплотнитель (или силикон).

Сначала вам предстоит произвести демонтаж вентилятора, который вы успешно использовали. В отверстие для вентиляции устанавливаем корпус обратного клапана и делаем отметки на местах предполагаемого крепежа. Корпус предстоит извлечь, и на полученных отметинах вам необходимо просверлить отверстия.

Возвращаем корпус на прежнее место и через полученные отверстия наносим отметины на стенки колодца для вентиляции. Снова извлекаем клапан, и на полученных отметинах предстоит проделать отверстия.

Воспользоваться перфоратором у вас точно не получится, поэтому предстоит применить шлямбур (устройство для получения отверстий в бетонных основаниях механическим способом).

В отверстия забиваем дюбеля соответствующего размера. Остается только вернуть обратный клапан на место и завернуть до упора все крепежные элементы. Обратите внимание на получившиеся отверстия или зазоры между корпусом обратного клапана и колодцем для вентиляции.

Если их размер виден невооруженным глазом, то предстоит дополнить монтаж обратного клапана герметизацией. Самое простое — засиликонить все зазоры.

Обратите внимание! Игнорировать этот момент никак нельзя, так как воздушная тяга будет недостаточной для перекрывания шторок клапана. Вентиляции это не повредит, но свою основную функцию клапан выполнять или не будет, или будет не в полной мере.

После выполнения всех описанных работ предстоит установить вентилятор на прежнее место. На этом можно считать миссию выполненной: вентиляция работать будет надежно, обратный клапан не пропустит в ваш дом посторонние запахи.

Установка обратного клапана на вентиляцию

В настоящее время в продаже стали появляться обратные клапаны, которые не предполагают столь кардинальных перемен. Такие устройства монтируются не за вентилятором, а непосредственно перед ним. Такие своеобразные клапаны являются накладными.

Работают они нисколько не хуже описанных ранее. Особенность только в том, что клапан будет несколько выступать над плоскостью стены. При хорошем оформлении корпуса это может быть самым простым решением проблем вентиляции, причем придаст это устройство дизайну комнаты своеобразный шарм.

И еще необходимо добавить несколько слов о широком ассортименте клапанов на современном рынке строительных материалов. Выбор очень широк по различным параметрам. Особенно это касается корпуса клапана.

Производители всего оборудования для вентиляции понимают, что универсальных размеров вентиляционных шахт не существует, поэтому по максимуму решено было обеспечить товаром весь рынок по всем направлениям.

Существуют обратные клапаны, предназначенные для различного сечения вентиляционных колодцев. Особенно надежно проявляют себя обратные клапаны квадратного сечения. Особенность их в том, что они не боятся различного рода перекосов и очень легко монтируются в колодцы любого сечения. Такими устройствами можно надежно обеспечить вентиляцию в любом доме.

Обратный клапан для вентиляции своими руками

Обязательно ли покупать готовый обратный клапан? Решать этот вопрос вам предстоит самостоятельно. Как вы уже догадались, сделать такой обратный клапан вполне по силам практически любому мужчине.

Более сложные конструкции изготавливать самостоятельно нет смысла по той причине, что уйдет на это много времени и затраты будут несоизмеримо выше, чем при покупке готового изделия. Ценовая разбежка на клапаны довольно ощутима. Простейшие конструкции в десятки раз дешевле, чем более сложные собратья.

Кстати, дорогие обратные клапаны в розничную торговлю не поступают, так как они продаются в комплекте с вентиляторами.

Смысл в этом большой: конструкция клапана рассчитывается под определенную модель вентилятора, поэтому и работать он будет идеально именно в тандеме с этим вентилятором. В другом наборе несоответствие может очень сильно сказаться на работе одного из устройств.

Особенно актуальна установка обратного клапана вентиляции своими руками для жильцов последних этажей домов, где распространена проблема затягивания «чужих» запахов через воздуховоды общеобменной системы.

Обратный клапан для вентиляции своими руками Для основания обратного клапана кухонной вентиляции подойдет толстый пластик или текстолит. Понадобиться пластина размером перекрывающая выход вытяжного канала и толщиной не более 4 мм. На пластине делается разметка: решетка размером с отверстие вентилятора, а также отверстия для крепления к стене (по углам) и для крепления вентилятора.

Чем больше ячейки решетки, тем плотнее должен быть материал для створок!

Чтобы между основанием и вентилятором не «гулял» воздух, используется резиновая прокладка.

Обратный клапан для вентиляции своими руками Чтобы предотвратить не только обратную тягу в вентиляции квартиры многоквартирного дома, но и проникновение насекомых, на решетку основания крепится мелкая пластиковая сеточка или даже капрон от колгот. Последний легко заменяется. А чтобы жильцов не беспокоила вибрация от двигателя вентилятора, при установке используются амортизаторы из резинки.

Створки используются из толстого полиэтилена (не менее 0,1мм). Пленка должна быть идеально гладкой, мельчайшая волнистость нарушит герметичность вентиляции, и обратная тяга в квартире многоквартирного дома возобновится. Крепить створки можно на скотч с тканевым основанием.

Вырезать створки рекомендуем по месту, из уже приклеенного куска пленки. Причем, если она слегка помялась во время работы, ее необходимо поменять. Две створки разрезаются между собой только в самом конце процесса. Резать нужно острым строительным лезвием.

Чтобы между самодельным пластиковым обратным клапаном для вентиляции и стеной не было щели, используйте самоклеящуюся поролоновую ленту.
В процессе эксплуатации необходимо периодически очищать или менять пластиковую сетку, забивающуюся пылью.

При правильном изготовлении такой самодельный пластиковый обратный клапан для вентиляции прослужит не один год. А жильцы квартиры надолго избавятся от обратной тяги, характерной для вентиляции многоквартирных домов.

Как выбрать обратный клапан

Естественно, что потребитель выбирает обратный клапан для вентиляции, цена которого соответствует качеству изделия.

В некоторых моделях предусмотрены вытяжные вентиляторы, в этом случае стоимость устройства будет, несомненно, выше. Кроме этого на цену оказывает влияние размеры обратного клапана, материал из которого он изготовлен, вид сечения, предназначение, производитель.

В среднем, стоимость обратного клапана варьируется от 300 рублей до 3500.

Эффективная работа обратного клапана зависит во многом от скорости прохождения воздушного потока через вентиляционный канал. Необходимо, чтобы лопасти приходили в движение даже от малейшей подвижки воздуха, поскольку недостаточная тяга является первой причиной не эффективной работы всей вентиляционной системы, устроенной по естественному принципу.

Чтобы усилить тягу, в вентканалы устанавливают в комплекте с обратными клапанами вытяжные вентиляторы.

Без наличия этих приборов обратный клапан будет служить всего лишь заслонкой, которая перекрывает доступ воздуха. Вентиляторы также следует выбирать, исходя из требуемой мощности, которая рассчитывается, опираясь на величину объема помещения.

Немалое участие в корректной работе обратного клапана принимают такие факторы, как климатические особенности данного региона – температура, преобладающее направление ветра и его скорость. Низкая температура приводит к обледенению клапана, а ветер способствует быстрейшему засорению вентиляционных каналов.

Сегодня производители утверждают, что большой популярностью пользуется пластиковый обратный клапан для вентиляции, чья пропускная способность составляет – 4-6 м/сек. Помимо этого он не создает шума, и может использоваться при работе вытяжных вентиляторов, и как самостоятельный прибор.

На выбор может повлиять даже внешний вид декоративной решетки, которая также, в какой-то мере, выполняет функцию обратного клапана, хоть и минимальную.

Оснастить свою квартиру или дом обратным клапаном можно, купив его и пригласив для монтажа специалиста, но можно сделать и своими руками. Выбор за вами.
