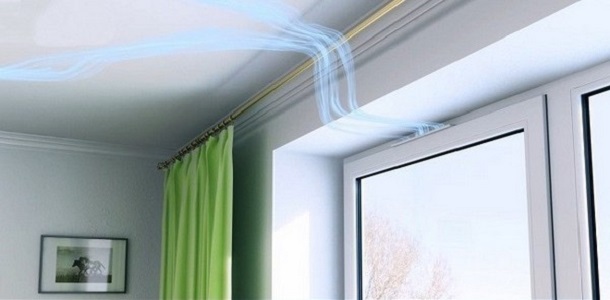

Вентиляционные клапаны на пластиковые окна

Сегодня трудно встретить дом без установленных ПВХ окон. Вентиляционный клапан на пластиковые окна выполняет одну из важных функций — помогает свежему воздуху попадать в помещение.

Установка пластиковых окон влечет за собой ухудшение микроклимата — помещение буквально «консервируется». Это хорошо для сохранения тепла, но при этом отсутствует микровентиляция, что приводит к проблемам со здоровьем и появлению грибка в комнате. Воздух становится спертым, болит голова от недостатка кислорода.

Можно конечно выставить «режим проветривания» на ПВХ окне, но это либо не обеспечит требуемый объем воздуха, либо устроит настоящий сквозняк. Вентиляционный клапан на пластиковое окно решит эту проблему и поможет свежему воздуху попасть в помещение.

Пластиковые окна с вентиляцией

Вентиляция пластиковых окон имеет предельно важное значение для поддержания комфортной и здоровой обстановки в помещении. О ней мы и расскажем более подробно.

Пластиковые окна с вентиляцией

В течение последних лет всё большую популярность для строительства приобретает использование герметичных пластиковых, алюминиевых или деревянных окон со стеклопакетами.

Стоит признать, что такая тенденция выглядит вполне логично. Ведь окна обеспечивают существенную экономию энергии, снижая затраты на обогрев жилья и делая его действительно гораздо комфортнее – несомненные преимущества современных окон.

Пластиковые окна приобрели большую популярность благодаря привлекательному соотношению теплотехнических свойств и заявленной стоимости, преимущества дополняются доступностью и сравнительной дешевизной обслуживания в дальнейшем.

Но практика подтверждает не только важные преимущества, но и выявляет также некоторые недостатки и специфические проблемы использования герметичных окон, в основном санитарно-гигиенического характера. Пластиковые окна, как лидер по уровню продаж, в большей мере подвергаются такой критике.

Приточная вентиляция пластиковых окон (климат-контроль) является специальным устройством, с помощью которого может быть обеспечен ограниченный, предварительно рассчитанный поток свежего воздуха при закрытом окне – в пределах 20-35 м3/ч. Монтаж производится в раму и створку, может устанавливаться и уже для стоящих окон.

    Вентиляция пластиковых окон наследует преимущества современного окна ПВХ, обеспечивая:

  • Лучшее снабжение кислорода, позволяя избавиться от загрязнений воздуха.
  • Предотвращает появление конденсата на стеклопакетах и откосах, который может стать причиной грибковой плесени.
  • Защита для помещения от пыли, осадков, насекомых, тополиного пуха.
  • Тяга для каминов и печей.
  • Сокращение расходов для эффективного обогрева помещений.

По действующим Строительным нормам и правилам воздухообмен для жилых объектов должен быть равен 3 м3/ч на 1 кв. метр жилого пространства. Для санузлов и кухни показатель должен составлять 60-90 м3/ч, хотя реальные показатели для закрытых пластиковых, деревянных и алюминиевых окон сегодня не достигают и 6 м3/ч.

Статистика подтверждает, что в крупных городах жителям приходится находиться в закрытых помещениях практически 80% своей жизни. При вдыхании воздуха в организме человека остаются бактерии, вирусы, грибы.

Даже придумано специальное название для болезненного состояния, которое возникает из-за влияния закрытого помещения – Sick building syndrome (синдром больного до­ма).

Поступление чистого воздуха для зданий массовой застройки обеспечивается благодаря естественной вентиляции через щели, сохраняющиеся в дверях и окнах, в помещении смешивается с загрязненным воздухом, удаляясь через вытяжные каналы, находящиеся в кухне или санузлах. Подобная вентиляция отличается своей простотой использования и экономичностью.

При монтаже пластиковых окон герметичные двери с небольшой воздухопроницаемостью, сохраняются с не функционирующей вентиляцией, что приводит к повышению уровня относительной влажности, доводя до опасных показателей содержание в воздухе вредных веществ.

При условии плохого проветривания помещения, живущие или работающие в нем люди сталкиваются со снижением иммунитета, различными заболеваниями в виде хронической мигрени, бронхиальной астмы, аллергии, бронхита, насморка и сердечнососудистых болезней.

Как предотвратить такие последствия? Среди самых экономичных и доступных решений следует отметить ежечасное проветривание помещений самостоятельно или монтаж приточной оконной вентиляции (климат-контроль), которая позволит пропускать в помещение свежий воздух.

Следует отметить низкую эффективность открывания створки окна, ведь из-за этого нарушается температурный режим, в помещении резко изменяется температура, что может стать причиной простуды, ухудшая при этом звукоизоляцию в помещении – порой это серьезная проблема, когда окна выходят на транспортные магистрали или оживленные площади.

Чтобы обеспечить стабильную воздушную циркуляцию для квартир, домов, коттеджей, гостиниц и прочих объектов, где требуется поддержание здорового микроклимата, рекомендован монтаж приточной вентиляции для пластиковых окон, также конструкций из алюминия, алюминия со стеклопакетами, устанавливая качественные клапаны вентиляции на пластиковые окна.

Проще говоря, вентиляция окон – это замена отработанного воздуха свежим. Такой воздухообмен может быть сделан двумя основными способами: естественным и искусственным. Естественная вентиляция – в её основе лежит разница в плотности воздуха в холодном состоянии (снаружи) и теплом (в помещении).

В результате этой разницы теплый воздух из помещения, который легче, движется вверх и замещается поступающим извне более прохладным воздухом. Такая вентиляция происходит в полезном диапазоне температур и лучше подходит для зимы.

Механическая вентиляция – воздухообмен осуществляется с помощью одного или нескольких вентиляционных устройств, преимуществом которой является действие независимо от погодных условий (ветер, температура воздуха и другие).

Разрушительные последствия плохой вентиляции в окнах

Конденсат на стеклопакетах, грибок на стенах, сквозняк в процессе проветривания – это лишь некоторые из проблем, связанные с несоответствием пластиковых окон той роли, за которую они должны отвечать в системе вентиляции здания.

Приготовление пищи, стирка, купание, а также дыхание и материалы отделки мебели и помещения — все это загрязняет воздух или усиливает влажность в доме. Результатом воздействия этих факторов является не только снижение комфорта, но и угроза здоровью, а иногда и жизни членов семьи.

Достаточно вспомнить о плесени и грибках, которые могут вызвать аллергию, либо вредной окиси углерода (угарного газа), которая в закупоренном помещении может привести к летальному исходу.

Из-за этих факторов и их негативных последствий очень важно выбрать правильные пластиковые окна и способ их установки для надлежащей вентиляции помещений.

Микровентиляция в пластиковых окнах

Микровентиляция, это режим, в который переводиться окно, способствующее поступлению потока свежего воздуха, но не образующее сильных сквозняков. Однако зачем это нужно?

Все дело в конструкции металлопластикового окна, все устройство которого направлено на максимальное сбережение тепла. А значит, и в зимнее и летнее время если оставить систему без внимания ситуация будет одна и та же – полная герметичность жилья.

    В плане энергосбережения, особенно в холодное время года, это значительный плюс, но со временем могут появиться такие нюансы:

  1. Запотевание окон ПВХ.
  2. Конденсат на поверхности подоконника и оконных откосов. Сырость в результате станет причиной образования плесени и грибка.
  3. На кухне, как в одном из самых влажных помещений, это приведет к подобному эффекту, только со стенами и потолком.
  4. Спертый и застоявшийся воздух сделает некомфортным проживание в квартире или доме.

Именно микропроветриванием устранение этих неблагоприятных факторов становится возможным. Даже незначительный приток свежего воздуха, и отвод «отработанного» обеспечат нужный для организма климат.

Обеспечить воздухообмен можно без вмешательства в конструкцию металлопластикового окна, и специальной фурнитуры.

  • Сезонная регулировка

Это не совсем то, микропроветривание пластиковых окон, которое нужно, но все же таким способом можно обеспечить минимальный приток воздуха с улицы.

Металлопластиковые системы имеют регулировку по сезонам. То есть соответственно времени года (зима/лето) можно менять степень прижима створки. Причем делается это поворотом 1-2 штифтов в нужное положение. Как это сделать?

На торце открытой створки есть эксцентрик, имеющий маркировку в виде точки или риски. После установки она направлена вверх, это нейтральное положение для межсезонья (весна/осень).

Для перевода створки, нужно вооружиться шестигранником (обычно 6мм), и провернуть метку на улицу (летний режим), или внутрь помещения на зиму.
Что это дает? Летом створка прижимается неплотно, образуя небольшой зазор, через который будет поступать минимальное количество воздуха.

  • Щелевое проветривание

Это установка режима микропроветривания без дополнительной фурнитуры. Все металлопластиковые пакеты имеют следующие функции: открыть/закрыть, и проветривания (створка с наклоном). Но, есть еще один вариант – минимального проветривания без образования сквозняка.

Для этого нужно рукоятку управления режимами створки, при повороте на отпирание выставить под углом в 45 градусов относительно горизонтали. Таким образом, между створкой и рамой образуется небольшой зазор до 3 мм, через который будет просачиваться свежий воздух.

Однако, чтобы в первом и втором варианте микропроветривание нормально функционировало, нужно обеспечить качественную вытяжку старого застоявшегося воздуха. Для чего стоит прочистить вытяжные каналы, или установить принудительное проветривание с вентиляторами.

Фурнитура для микропроветривания

Фурнитура для микропроветривания

    Это самый качественный способ обеспечить качественное вентилирование помещений в жилье. Добиться этого можно с помощью установки следующих дополнительных элементов:

  1. Гребенки.
  2. Приточного вентиляционного клапана.

Гребенка представляет собой устройство, которое монтируется внутри помещения, в виде зубчатой рейки. При переводе окна на режим микропроветривания, можно установить створку с различным по ширине зазором.

Сама рейка крепиться на раму стеклопакета, а зацеп чаще всего возле поворотной рукоятки. Такое простое устройство можно установить на любое поворотно-откидное пластиковое окно. Единственный недостаток системы, хрупкость и недолговечность материала.

Однако самый совершенный способ микровентиляции, это установить приточный клапан, который будет обеспечивать постоянный воздухообмен.

Приточный клапан на окна ПВХ

Преимущества использования пластиковых окон оценили многие жители квартир и частных домов. Удобные, красивые и практичные окна позволяют снизить теплопотери и повысить шумоизоляцию помещения. Однако наряду с достоинствами потребители отметили и один существенный минус – недостаток вентиляции.

Этот фактор ухудшает микроклимат помещения – повышается влажность, воздух становится спертым, а люди, находящиеся в доме начинают испытывать нехватку кислорода. Как результат, на стенах и откосах помещения появляется плесень, а концентрация токсических веществ увеличивается.

Приточный клапан на окна ПВХ

Для нормального существования надо восстановить достаточную циркуляцию воздуха. Проветривание квартиры путем открывания оконных форточек сводит к нулю все плюсы герметичного «пластика» и значительно снижает эффективность обогрева. Решить вопрос позволяют приточные клапаны.

Приточный клапан – устройство, устанавливаемое на верхней створке окна в горизонтальном положении, которое выполняет вытяжную функцию. Клапан поддерживает оптимальный микроклимат в комнате, устраняет конденсат на стеклопакете и раме.
    Целесообразность применение приточного клапана на пластиковых окнах обусловлена рядом преимуществ:

  • световой проем окна остается неизменным;
  • в квартире не возникают сквозняки, как при обычном проветривании;
  • приток свежего воздуха на достаточном уровне;
  • во время работы клапана нет потерь тепла, а звукоизоляция помещения остается на прежнем уровне;
  • возможность регулировать работу клапана;
  • простота установки и эксплуатации.
    Недостатки:

  1. В зимнее время некоторые модели клапанов обмерзают.
  2. Если у Вас ручной клапан, придется часто регулировать его в зависимости от погодных условий, количества людей в помещении и других климатических показателей. Так как клапан располагается в верхней части окна, возможно, необходимо будет вставать на стул или стремянку, чтобы отрегулировать работу устройства – все зависит от высоты самих окон.
  3. Устройство, как правило, не снабжено фильтрами, поэтому в воздух могут попадать частицы уличной пыли и других загрязнителей.

Как работает приточный клапан

Как работает приточный клапан

    Оконный клапан приточной вентиляции состоит из следующих узлов:

  1. Внешняя часть – «воздухозаборник», устанавливается с наружной стороны рамы. Обязательное условие – наличие козырька над воздухозаборником, который препятствует попаданию в клапан дождя, снега и т.д.
  2. Телескопический канал – проходит сквозь раму. Элемент фрезеруется в пластиковый корпус окна и фиксируется гильзой.
  3. Внутренняя часть, устанавливаемая изнутри помещения. Наиболее сложный узел, который комплектуется выпускной форсункой, простейшим фильтром и механизмом регулировки пропускной способности.

Грамотно оборудовать оконную приточную вентиляцию можно лишь понимая механизм ее работы. Это особенно важно, так как для установки клапана самой распространенной конструкции необходимо будет прорезать в окне отверстие 1 см шириной и около 30 см длиной.

По окончанию работ оно закрывается корпусом клапана. Снять клапан не получится, чтобы не открыть вентиляционную щель на профиле окна.

Приточный клапан для окон ПВХ является частью пассивной вентиляции. Холодный воздух засасывается внутрь помещения и выталкивает более теплый воздух в вытяжные вентканалы.

Движение обеспечивается благодаря разнице давлений, поэтому естественная вентиляция действует при температуре воздуха на улице менее +5 градусов. Летом пассивная вентиляция будет работать лишь при принудительной вытяжке.

    Таким образом, для работы приточного клапана необходимы условия:

  • В квартире обязательно должна быть исправна вытяжная естественная вентиляция. Чтобы проверить ее работу следует закрыть дверь в квартиру, приоткрыть окно в помещении, максимально отдаленном от вентканала и приложить листочек бумаги к решетке.
  • Если он удержится, с вытяжкой все в порядке. Даже когда вытяжка тянет плоховато, клапан немного улучшит состояние воздуха в квартире, но эффективность его будет низкой;
  • Температура воздуха на улице меньше +5 градусов;
  • Между помещениями в квартире должен быть свободный воздухообмен. То есть, двери открыты или под ними остаются щели шириной 2 см. Можно проделать в нижней части дверей вентиляционные отверстия общей площадью 130 кв. см. для дверей санузла и 200 кв. см. для кухни;
  • Чтобы из подъезда не было подсоса воздуха, следует максимально герметизировать входную дверь.

Многие владельцы боятся обмерзания вентиляционного приточного клапана для окон ПВХ. Действительно, если клапан приточной вентиляции отрегулирован неправильно, явление возможно. Об этом говорят многочисленные отзывы владельцев пластиковых окон. В сильные морозы клапан нельзя закрывать полностью.

Тогда он будет прогреваться теплым воздухом из помещения и обледенение пластикового окна с вентиляцией исключено. Если вентиляционный клапан необходимо перекрыть полностью, снаружи заклеивается щель для подачи воздуха. Щель закрывается очень тщательно, обеспечивая полную непроницаемость.

А вот увеличения шума в квартире после установки на пластиковое окно клапана приточной вентиляции пугаться не следует. Щель для подачи воздуха совсем мала, поэтому шумоизоляция снизится незначительно, что подтверждается отзывами на приточные клапаны вентиляции для пластиковых окон.

Приточный клапан Air Box

Корпус клапана крепиться в верхней части оконной створки. В месте установки клапана заменяются два фрагмента стандартного оконного уплотнителя на специальный. Возможна установка на уже смонтированные окна.

Приточный клапан Air Box

    Особенности клапана Air-Box:

  1. Легкий и быстрый монтаж. В процессе установки не производиться фрезеровка профилей окна, уличный козырек отсутствует.
  2. Компактный корпус клапана. После установки клапана в окно его корпус практически не изменяет общий дизайн окна.
  3. Плавная регулировка количества воздуха поступающего в помещение. На корпусе приточного клапана расположена ручка регулятор.
  4. Перемещая ее слева на право клапан можно полностью открыть, закрыть или плавно выбрать промежуточное положение
  5. Отсутствует защита от порывов ветра.
  6. Меньший объем поступающего воздуха по сравнению с клапанами Ventair и Aereco.
  7. Возможна установка только на поворотные створки.

Приточный клапан для окна Аир Бокс выпускается в трех комплектациях: Standart, Comfort без фрезеровки и Comfort-S.

Технические характеристикиStandartComfort   без фрезеровкиComfort-S
Воздухопроницаемость при статическом давлении 10 Па, куб.м./час4.82042
Звукоизоляция от транспортного шума RA, дБА323232
Сопротивление теплопередаче, м 2 * O C/Вт0.590.580.58
Способ регулировки объёма поступающего воздухаавтоматическийручнойручной
Габаритные размеры комплекта ммЗависит от профиля:(2x125)x43x14
(2x125)x32x12
(2x125)x21x12
350x32x13370x27x12
Цветбелый, RAL по заказубелый, RAL по заказубелый, RAL по заказу
МатериалАБС, ПВХАБС, ПВХАБС, ПВХ
Минимально возможная  ширина створки30см35см40см

Установка приточного клапана на пластиковое окно

    В комплект для установки вентиляционного приспособления входит:

  • клапан;
  • уплотнитель;
  • крепеж.
    Монтаж не требует профессиональных навыков, он прост и понятен, а компания-изготовитель прилагает подробную пошаговую инструкцию.

  1. Первый шаг – разметка профиля рамы под укладку специального уплотнителя, идущего в комплекте. Он, в отличие от уже установленного, не прижимается плотно, а позволяет воздуху поступать в комнату.
  2. Работа выполняется при открытой оконной створке. Желательно поместить клапан посередине окна. Измерив длину рамы, легко вычислить, сколько сантиметров отступить от каждой стороны, чтобы приспособление в 35 см оказалось в центре.
  3. Канцелярским ножом по разметке надрезают и вынимают оконный уплотнитель. На его место вставляет отрезок из комплекта.
  4. Разметку с рамы необходимо точно перенести на створку. Уплотнитель на ней также вырезается и вынимается по размеру клапана, на 35 см.
  5. В паз створки вставляются три маленьких кусочка уплотнителя. Их необходимо расположить около трех выступающих частей клапана, которые предназначены для фиксации саморезами на окне.
  6. С корпуса клапана снимают защитную пленку двухстороннего скотча, фиксирующего приспособление на створке. Аккуратно приклеив вентиляционное устройство к створке, закрутите отверткой саморезы в специальные отверстия.
  7. Между закрепленными участками укладываются два отрезка уплотнителя по 16 см каждый.
  8. Установка завершена, теперь пластиковое окно не будет покрываться каплями влаги, а воздух в квартире будет свежим. Благодаря расположению вентиляционного отверстия, уличный воздух попадает под потолок и только смешавшись с теплым опускается вниз.

Приточный клапан на пластиковые окна своими руками

Приточный вентиляционный клапан на пластиковое окно можно установить самостоятельно. Домашний мастер со стажем потратит на это не больше часа.

    Понадобятся следующие инструменты:

  • линейка;
  • отвертка или шуруповерт;
  • острый нож;
  • клапан.

Проветриватель для пластиковых окон своими руками устанавливается на откидную створку окна. Предварительно нужно сделать разметку посередине верхней части створки с помощью линейки.

Порядок работ зависит от конструкции клапана. Так в одних случаях для оборудования окна с вентиляцией нужно только заменить участок уплотнителя на прилагающийся в комплекте.

Для других моделей придется делать щель в профиле. Выбирая вентиляционный клапан для алюминиевых окон, предпочтительнее остановиться на первом варианте, так как выпилить приточную щель аккуратно в домашних условиях сложно.

Фирмы-производители обычно снабжают свои устройства подробными инструкциями, позволяющими оборудовать вентиляцию пластикового окна своими руками.

Вентиляционный клапан можно установить на окно двумя способами: с перфорацией и без. Рассмотрим оба варианта.

Приточный клапан на пластиковые окна своими руками

    Последовательность монтажа климатического клапана с перфорацией:

  1. Подготовка инструментов: электрическая дрель; электролобзик; напильник; сверла на 5-10 мм; строительный нож; шаблон для разметки контуров клапана; герметик.
  2. С помощью шаблона нанести контур расположения приточного клапана. Маркер надо приложить к верхней створке. Для этой работы створку окна лучше снять, так как разметка выполняется с наружной и с внутренней стороны детали.
  3. По разметке просверлить несколько сквозных отверстий 5-миллимитровым сверлом. Этот ряд послужит базой для более крупной перфорации.
  4. Подготовленные отверстия рассверлить сверлом в 10 мм. Для удобства расположения клапана отверстия сверлятся с внутренней стороны оконной створки.
  5. Расширение приточного клапана. Между парой крайних отверстий электролобзиком вырезать остатки материала. В результате проделанной работы должна получиться сквозная щель. Края отверстия отшлифовать напильником.
  6. Монтажную планку клапана установить на поверхность наплава створки и закрепить саморезами. Деталь предварительно надо обработать герметиком.
  7. В наплавке рамы выполнить фрезировку паза. Положение приточного клапана разметить по шаблону, а затем вырезать паз при помощи электролобзика и напильника.
  8. На наружную поверхность рамы установить внешнюю часть климатического клапана с козырьком. Фиксация детали происходит саморезами, уплотнение – герметиком.
  9. Собрать створку и установить ее на место – на петли рамы.
  10. Проверить положение отверстий в створке и наплаве рамы.
  11. Зафиксировать внутреннюю часть клапана на монтажную планку. В качестве крепежных элементов использовать клипсы и защелки.
  12. Отрегулировать работу клапана.

Приточный клапан на пластиковые окна своими руками

    Рассмотрим, как установить на пластиковое окно приточный клапан, не прибегая к перфорации:

  • Для монтажных работ подготовить: обычная отвертка-крестовина; канцелярский нож; маркер и линейка.
  • Открыть оконную створку и убрать часть уплотнителя, который герметизирует щель между рамой и створкой. Старая прокладка срезается ножом с наплава рамы. На освободившееся место наклеить специальную прокладку, которая поставляется в комплекте с приточным клапаном.
  • Непосредственный монтаж клапана:
  • в пазы от уплотнителя установить три заглушки «юбкой» вниз;
  • зафиксировать клапан на наплыве створки – устройство крепится сверху по направлению кронштейнами к окну;
  • закрепить клапан саморезами, пропущенными через кронштейны;
  • в паз между кронштейнами установить уплотнитель.
  • В данном случае щель между клапаном и уплотнителем на раме работает как вентиляционный канал.

Регулировка и эксплуатация приточного оконного клапана

Приточным клапаном можно управлять вручную и автоматически. Автоматика – более удобна и обычно дополнена датчиком гигрорегулирования. При уменьшении влажности поток воздуха сокращается, и наоборот – циркуляция воздуха увеличивается при повышении влажности в помещении.

Регулировка и эксплуатация приточного оконного клапана

При ручном управлении можно допустить ошибки, которые иногда приводят к переохлаждению помещения и обмерзанию климатического клапана.

Важно! В сильные морозы приточный клапан нельзя полностью перекрывать

Уход за вентиляционным клапаном сводиться к выполнению чистки каждые 6 месяцев. Пыль с наружного козырька можно удалять с помощью пылесоса, а корпус протирать влажной тряпочкой.

Для чистки нельзя использовать химические средства. Кроме того, надо воздержаться от прочистки устройства под струей проточной воды. При проведении в помещении ремонтных работ клапан надо прикрыть – это защитит его от грязи и пыли.

Приточный клапан на окна ПВХ – практичное и нужное приобретение, которое улучшает микроклимат в доме. Можно выполнить установку приточного клапана на пластиковые окна своими руками. Способ монтажа зависит от модели клапана и его комплектации.
