Выбираем обжимку для наконечников электрического кабеля

В каждом доме, квартире или гараже есть подключение к электрическим сетям, где часто возникает необходимость ремонтировать старую проводку или прокладывать новую. При прокладке электропроводки требуется соединять кабеля, и делать это надежно, в этом залог корректной работы электрических приборов и безопасности. Лучше всего это сделать с помощью обжимок для наконечников электрического кабеля.

При неплотном соединении проводов, например, скруткой или пайкой, место соединения нагревается, что чаще всего приводит к пожару. Такое ненадежное соединение не обеспечивает должную пропускную способность и вызывает нестабильность в электрической сети, что влечет за собой выход электрооборудования из строя.

Этих недостатков лишен способ соединения с помощью обжима (опрессовки) наконечников для проводов. Для этого используют специальный инструмент — кримперы (обжимки), которые обеспечивают плотный и качественный контакт.

Обжимка для наконечников электрического кабеля

Опрессовка наконечников кабеля — для чего нужна

    Для чего нужна опрессовка:

  • Строго говоря, опрессовка проводов это примерно то же самое, что и в других сферах деятельности.
  • Создание максимально плотного соединения путём применения механического усилия.
  • Создание (по возможности) неразрывного соединения, выдерживающего значительные физические нагрузки на разрыв.
  • Возможность обеспечения непрерывности потока (у нас ток) при самых сложных условиях эксплуатации.
  • Скорость монтажа без потери качества соединения.

Из этого и будем исходить, ведь нам часто нужна именно опрессовка наконечников кабеля, хотя мы про это и не знаем ничего. Хотя кажется всё просто:

Опрессовка наконечников кабеля - для чего нужна

Вот в такую штучку с ручкой сунем кабель, как следует обожмём бока входа, и можно будет прикрутить это дело куда угодно. Кстати, такие гильзы для опрессовки проводов продаются где угодно, так что их можно купить очень недорого. Как и инструмент, ведь наконечники для проводов под опрессовку своими руками и плоскогубцами не обжать.

Так что, для разовой работы это будет не самое бюджетное решение. Тем более, если не понимать, чем опрессовка проводов выгодно отличается от других способов монтажа кабеля.

Прежде всего, опрессовка проводов касается только многожильных кабелей. Это стоит иметь в виду, так как надёжное соединение одной жилы даже при самых мощных механических нагрузках получить не получится.

Второй очень важный момент. Количество жил имеет значение, но диаметр кабеля нет. Именно поэтому опрессовывают самые тонкие кабели, усилия обжима у которых минимальны.

И третье. Опрессовка наконечников кабеля невозможна без специального инструмента, который создан для выполнения этой процедуры.

И главное. Что мы получаем в результате опрессовки? Мы получаем фактически «холодную сварку» при помощи механического усилия всех жил обжимаемого кабеля с наконечником, без использования пайки или иных температурных воздействий.

В этом и состоит смысл опрессовки проводов – создание прочного соединения быстро и без применения привычного для электрика способа надёжной коммутации.

Мы просто так сильно вжимаем кабель в наконечник, что это соединение становится неразъёмным. Ну и скорость монтажа, конечно, значимый фактор для подключений в электропроводке. Даже в опрессовке есть ограничения по прилагаемому усилию, поэтому не стоит слишком сильно давить кабель и наконечник. Во всём нужна мера.

Почему именно опрессовка

Пайка многожильного провода не самая простая операция, ведь необходимо оголить все жилы, убедиться, что они чистые с точки зрения контакта и только после этого приступать к пайке. Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.

Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

Здесь как раз возникает момент, как выбрать гильзы для опрессовки проводов правильно, ведь они изготавливаются из разных материалов и имеют очень точно прописанные характеристики токов.

Проблема в том, что размер этих гильз невелик, и маркировка непонятна для тех, кто не является специалистом. Но перед этим давайте определим разницу между гильзой и наконечником для опрессовки кабелей.

Это типичные гильзы:

Почему именно опрессовка

При её помощи можно «удлинить» кабель, как одинакового сечения, так и разного.

А это типичный наконечник:

Почему именно опрессовка

И вот как раз на обоих фото хорошо видно, что места для полной маркировки практически нет, в отличие от таких гильз и наконечников:

Почему именно опрессовка

Поэтому рекомендация может быть только одна – хорошо маркированные изделия будут стоить дороже, при этом не маркированные ничуть не хуже. Просто потребуется консультация с продавцом, как правило, они хорошо ориентируются в данной проблематике.

    Ещё одним моментом, которого нет даже в маркировке, является момент затягивания гильзы или наконечника при обжиме. А они совершенно разные для разных типов наконечников, таких как:

  1. кольцевые наконечники (НКИ);
  2. вилочные наконечники (НВИ);
  3. штыревые круглые наконечники (НШКИ);
  4. плоские (штекерные) разъёмы (РПИ-П, РПИ-М, РШИ-П, РШИ-М и др.);
  5. ответвители прокалывающего типа (ОВ).

Здесь необходимо вернуться к инструменту, которым обеспечивается опрессовка проводов, ведь на каждом инструменте указаны размеры при стандартной форме губок, а само усилие точно отмеряется диаметрами. Так что, если не ошиблись с диаметром, чрезмерного усилия приложить не сможете.

И, несмотря на то, что наконечники для проводов под опрессовку разные, при одинаковом диаметре и усилие, и стандарт инструмента будут одни и те же. Жаль, что этот параметр на маркировке не отражается. Видимо потому, что обычно такую работу делают профессионалы, а не домашние электрики.

Но как раз стандарты и позволяют домашним электрикам запасти универсальные обжимные клещи и без особых проблем заниматься опрессовкой наконечников кабеля в своих целях. Освоить эту процедуру довольно просто, а технологически она одинакова для обжима коннектора RG-45 и наконечника для трёхфазного автомата.

При опрессовке многожильного кабеля без специальных смазок не обойтись. Поэтому используйте гильзы и наконечники, которые уже имеют такую смазку внутри. В любом случае это одноразовая операция. Снять гильзу или наконечник, чтобы переставить в другое место не получится.

В итоге Вы, освоив установку гильз и наконечников, получите возможность быстро восстановить нужное соединение, без проблем осуществить ремонт, а также соединение, которое, по сути, в ремонте не будет нуждаться много лет.

Наконечники для проводов под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки.

Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта.

Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Наконечники для проводов под опрессовку

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

    Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:

  • с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
  • под опрессовку электролитический луженный с разными отверстиями под крепления.
    Маркировка этого вида наконечников следующая:

  1. без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
  2. с покрытием, ТМЛ – Х – У.

Наконечники для проводов под опрессовку

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно.

Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

Наконечники для проводов под опрессовку

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Обжимка для проводов — типы

    Выбирая инструмент для обжима проводов — обжимник (или по-другому crimper), необходимо учитывать тип наконечников. В зависимости от назначения они бывают:

  • цилиндрической формы;
  • вилочными;
  • петлевыми;
  • соединительными;
  • ножевыми.

Кроме того, важен диапазон опрессовки, который показывает максимальное и минимальное сечение кабеля. При работе с проводами диаметром от 0,25 до 16 мм используют ручные пресс клещи. Они подходят для прокладки и ремонта компьютерных сетей, телефонных линий и других слаботочных систем.

Обжим проводов автомобильного аккумулятора, наконечников для кабеля диаметром не более 120 мм и монтаж подстанций выполняют с помощью инструмента с гидравлическим приводом.

При больших объемах целесообразно использовать электропассатижи, которые могут работать в автоматическом или полуавтоматическом режиме.

    Помимо привода и типа наконечников при выборе инструмента для их обжима следует обращать внимание и на другие характеристики, среди которых можно выделить:

  1. Дополнительную изоляцию. Обычно для изготовления ручек клещей служит пластик, но у некоторых моделей есть еще и вставки из резины. Она не проводит электричество и снижает вероятность поражения током.
  2. Лезвие на рабочей части инструмента. Оно позволяет отрезать кабель и обходиться без дополнительного оснащения.
  3. Если необходимо выполнить опрессовку гильз неодинакового размера в большом количестве, то лучше выбрать клещи с поворотными матрицами или регулируемым пуансоном.
  4. За счет особенностей конструкции они могут использоваться для работы с проводами разного сечения. Опрессовку наконечников небольшого диаметра проводят с помощью клещей с фигурными губками.

Пресс клещи для обжима наконечников проводов

Для опрессовки изолированных и неизолированных наконечников, с целью закрепления их на концах проводов различного сечения, применяют ручные пресс-клещи, называемые кримперами. Кримперы относятся к профессиональному инструменту для электромонтажа, и выпускаются многими фирмами — производителями ручных инструментов.

Пресс клещи для обжима наконечников проводов

С помощью пресс-клещей можно опрессовывать наконечники различных типов: кольцевые, вилочные, штыревые, штекерные, втулочные и плоские разъемы, соединительные гильзы и другие типы наконечников.

Губки клещей называются матрицей, на ней расположены углубления специальной формы под разные диаметры обжимаемых проводов, гибких многожильных и однопроволочных жестких, и соответственно, под различные наконечники.

Для многожильных подходят изолированные наконечники, для однопроволочных жестких— неизолированные.

Пресс клещи для обжима наконечников проводов

Наконечники как таковые являются удобным средством надежного подключения розеток, автоматических выключателей, УЗО, светильников, выключателей, люстр, счетчиков и многих других приборов.

Для опрессовки жил значительного сечения, более 16 квадратных миллиметров, служат гидравлические прессы, но для нужд профессионального электромонтажа подойдут и ручные пресс-клещи, кримперы.

Пресс клещи для обжима наконечников проводов

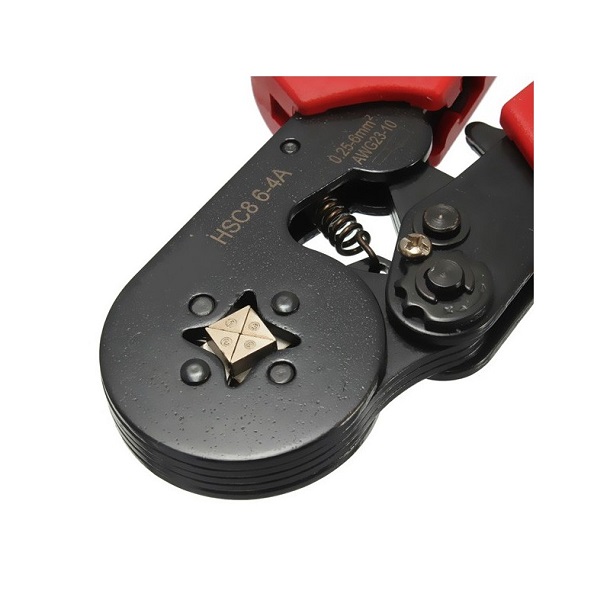

Пресс-клещи (кримперы) бывают разными. Есть специализированные кримперы, например, для обжима только телефонных разъемов 4P4C и 4P2C, а также многофункциональные, сочетающие в себе, например, еще и стриппер — инструмент для снятия изоляции. Есть кримперы для оптоволоконных разъемов, для разъемов D-sub, и т.д.

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки. Такое устройство позволяет одной рукой осуществить обжим наконечника.

Особенно удобны кримперы с храповым механизмом, блокирующим розжим до полного завершения опрессовки наконечника, чтобы не получилось недоопрессовки. Если обжим нужно прервать по причине, например, ошибки с диаметром провода или наконечника, то храповый механизм может быть разблокирован вручную.

Часто расположенные на губках обжимы промаркированы разными цветами, например, красным цветом отмечен обжим для провода сечением от 0,25 до 1,5 кв.мм, синим — от 1,5 до 2,5 кв.мм, желтым — от 4 до 6 кв.мм.

Это нужно чтобы не запутаться и не ошибиться с диаметром провода и с наконечником. Кстати, сами изолированные наконечники также имеют цветные манжеты соответствующих цветов.

Пресс клещи для обжима наконечников проводов

Процесс опрессовки довольно прост. Например, нужно обжать провод ПуГВ 1х4,0 кв.мм. Для этого берут необходимый наконечник, например, нам нужен кольцевой, и мы выбрали НКИ 6.0-4, который подходит для проводов сечением от 4 до 6 кв.мм.

Сначала с провода снимают изоляцию на длину трубчатой части наконечника, чтобы получить контактную часть, жилы провода немного скручивают, надевают наконечник, чтобы провод немного (примерно на 1 мм) выступал за манжету, а изоляция упиралась в металл.

Наконечник устанавливают в матрицу пресс-клещей, в нашем случае — в желтую, и осуществляют обжим, придерживая провод. Происходит вдавливание по профилю наконечника в провод. Затем проверяют прочность полученной опрессовки.

Пресс клещи для обжима наконечников проводов

При помощи пресс-клещей можно обжимать различные разъемы, опрессовывать разнообразные провода, выбирать любые необходимые клеммы и наконечники.

Среди обширного ассортимента кримперов, представленных на рынке сегодня, каждый профессионал-монтажник легко подберет инструмент по своему профилю. Это может быть просто кримпер или кримпер-стриппер, многофункциональный, или только для одного типа разъемов, например RJ45.

Обжимные клещи для автомобильных клемм

Клещи для обжимки клемм автопроводов – это автоинструмент, благодаря которому хорошо сращиваются провода внутри гильзы и соединяется кабель с наконечником. Применение этого инструмента в автомастерской существенно увеличивает скорость и качество работ по ремонту электропроводки Вашей машины или Вашего клиента.

Причем этот инструмент не относится к исключительно профессиональному оборудованию, а потому может быть применен при частном ремонте автомобиля в гараже.

Клещи для обжима автомобильных клемм делятся на 2 разновидности: диафрагмальные или функционирующие по типу обыкновенных пассатижей. Последние сдавливают детали с 2 сторон.

Они имеют на губках специальные отверстия, которые позволяют правильно направлять и корректировать ремонтируемые детали. Эти инструменты считаются универсальными, поскольку с их помощью можно добраться до проблемных зон с разных сторон и проекций.

Диафрагмальные клещи для обжима осуществляют корректировку элементов с 4 или 6 сторон. Более точные свойства инструментария зависят от функций диафрагмы. Этот механизм обеспечивает очень плотный обжим кабеля.

Помимо этого, благодаря особенностям оборудования оно может подстраиваться под гильзы разных размеров, что обеспечивает его многофункциональность.

Но диафрагмальные клещи для обжимки имеют определенный недостаток. Их можно применять только в том случае, если в гильзу провода вставлены с одной стороны. Иначе клещи будут находиться на проводе из-за особенностей строения своей головки.

Пресс гидравлический ручной для опрессовки кабельных наконечников

Пресс гидравлический ручной для опрессовки кабельных наконечников

Гидравлический ручной пресс предназначен для опрессовки кабельных наконечников и гильз шестигранником, сечением до 70 мм². Медные наконечники и гильзы не должны превышать площадь сечения 50 мм².

    Приобретая гидравлический ручной пресс, необходимо учитывать:

  • Имеется ли в конструкции клапан ограничения давления. Такие изделия более надежны, они предотвращают перегрузку пресса от давления.
  • Тип прессующей головки, которая может быть открытого и закрытого типа.
    При работе прессом с закрытой головкой, необходимо:

  1. предварительно открыть стопор;
  2. вытянуть матрицу;
  3. поставить провода и наконечник;
  4. устройство закрыть.

И лишь после этого можно начинать обжимку кабеля. Для проводов небольших сечений процесс значительно проще. Если пресс имеет С-образную головку открытого типа, провода можно прессовать быстро в любом месте.

    Диаметр рабочего сечения. Модели делятся на подгруппы, которые работают с кабелями:

  • До 70 мм².
  • До 120 мм².
  • До 300 мм².
  • До 400 мм².

С увеличением мощности пресса, увеличивается его масса. Некоторые изготовители уменьшают вес за счет применения для корпуса легких алюминиевых сплавов. Все гидравлические прессы рассчитаны на опрессовку медных и алюминиевых проводов.

В комплекте с прессом имеются сменные матрицы для опрессовки. Наиболее современные модели, оснащаются вращающимися головками и устройством быстрого хода.

Внутри устройства, с одной стороны имеется рабочий поршень с манжетой — для его возврата в исходное положение, смонтирована пружина. С другой стороны установлены нагнетательный цилиндр и плунжер.

Пресс гидравлический ручной для опрессовки кабельных наконечников

Основные составляющие ручного пресса для наконечников

    На рисунке:

  1. Поз. 1 – ось.
  2. Поз. 2 – головка.
  3. Поз. 3 – полуформы матрицы.
  4. Поз. 4 – винт.
  5. Поз. 5 и 6 – ручки.
    При качании рычага, расположенного на корпусе пресса:

  • Плунжер насоса совершает возвратно-поступательное движение.
  • В цилиндре создается избыточное давление.
  • Масло под давлением начинает поступать в рабочий цилиндр, перемещая рабочий поршень.
  • Поршень, воздействуя на матрицу, создает нужное давление на наконечник.
  • В конструкции установлен двухходовой плунжер.
  • На холостом ходу контур, обеспечивающий быстрое нагнетание жидкости в рабочий цилиндр, открыт. В конце холостого хода начинает открываться второй контур, развивающий максимальное усилие.
  • Возвратная пружина, при открытом запорном клапане, который соединяет через каналы рабочую полость цилиндра и масляный баллон, возвращает поршень в исходное положение.
  • Пресс для обжима кабельных наконечников снабжен предохранительным клапаном, который при превышении давления в системе, начинает перепускать некоторый объем масла назад в масляный баллон.
Пресс гидравлический ручной для опрессовки кабельных наконечников

Изготовление наконечников

Как обжать наконечники для проводов без инструмента

Как обжать наконечники для проводов без инструмента

Что делать если у вас под рукой нет специальных инструментов для опрессовки или просто не хочется их покупать, если нужно обжать всего лишь один или два наконечника?

Многие сталкиваясь с этой проблемой прибегают к неправильным способам, которые в дальнейшем только ухудшают контакт, не обеспечивая надежного соединения.

Они начинают расплющивать наконечник молотками, просто сдавливать его в слесарных тисках, сминать пассатижами, запрессовывать зубилом. Все эти методы не верные и не приносят нужного результата. После такой самодеятельности получается плохой контакт с его дальнейшим нагревом в процессе работы.

Правда некоторые умудряются и гидравлическим прессом обжать наконечник так, что провод спокойно вылезает из него, стоит потянуть с небольшим усилием.

Есть другие способы обжатия наконечниками силовых проводов с применением подручных средств, которые можно встретить практически у каждого в гараже или дома.

Запрессовка кернером

Самый простой и быстрый способ – это запрессовка с помощью кернера.

    Для этого вам потребуется:

  1. обыкновенный молоток;
  2. сам наконечник, не важно какого вида и производителя;
  3. тиски либо кувалда;
  4. кернер или в крайнем случае, одноразово можно использовать гвоздь на 200мм.
    Процесс очень прост и незамысловат:

  • вставляете наконечник в провод;
  • кладете его на жесткую поверхность – наковальню, тиски, широкую сторону кувалды;
  • и равномерными ударами молотка по кернеру делаете точечные вмятины на наконечнике. Сначала с одной стороны, потом с другой.

Запрессовка кернером

При этом не нужно, как многие делают, предварительно расплющивать наконечник молотком. В процессе ударов это произойдет в любом случае.
Количество керн, то есть лунок от ударного воздействия на металл, зависит от длины наконечника.

При этом на обратной стороне наконечника, точки опрессовки не должны быть симметричны тем, что на лицевой части, а смещены на пару миллиметров.

Самое главное при этом не продырявить наконечник насквозь и контролировать силу удара. Поэтому если вы используете для этого гвоздь 200мм, прежде всего следует его затупить.

В итоге у вас получится достаточный контакт, который конечно не сравним с опрессовкой профессиональным инструментом ПГР-70, но при отсутствии сверхноминальных нагрузок прослужит долго. Самое главное в этом способе правильно подобрать сечение провода и наконечника. Заявленное сечение очень часто бывает меньше фактического.

Для надежного контакта провод должен плотно входить внутрь гильзы без всякой слабины. Поэтому данный момент всегда проверяется вручную, не стоит слепо доверять цифрам на оболочке кабеля и на лопатке наконечника.

Запрессовка кернером

Соединение провода и наконечника пайкой

Соединение провода и наконечника пайкой

Есть и другие простые способы соединения наконечников с проводами без использования пресса. Для радиолюбителей, у кого нет проблем с припоями и другими приспособами, подойдет обыкновенная пайка.

Это не совсем можно назвать обжатием, но все же является способом соединения без использования специального опрессовочного инструмента.

  1. Провод облуживается, наконечник внутри тоже. При этом в верхней его части, где лопатка, в гильзе нужно просверлить маленькое отверстие.
  2. Зачищенный конец кабеля заводится внутрь, после чего вся конструкция (кабель+наконечник) обматывается стекловолоконной лентой.
  3. Подогревается газовой горелкой и в отверстие сверху начинает заливаться расплавленное олово.
  4. При постоянном прогреве горелкой, оно будет легко проникать между жилами провода и стенками гильзы. Стекловолокно при этом будет препятствовать вытеканию олова.

Некоторые поступают еще проще. Кладут олово внутрь наконечника, нагревают все это дело горелкой или даже на газовой плите и потом вставляют туда облуженный кабель.

Соединение провода и наконечника пайкой

Чтобы не повредить изоляцию на конце провода, можно для прогрева использовать строительный фен:

Соединение провода и наконечника пайкой

Опрессовка винтом и тисками

Если у вас нет паяльных принадлежностей, а обжим точкой с помощью кернера вы считаете недостаточно надежным, то остается третий способ.

Подбираете достаточно длинный винт с резьбой, чтобы он перекрывал прессуемую часть гильзы. Диаметр винта должен быть не большим, дабы не продавить и не смять сам наконечник.

Опрессовка винтом и тисками

Располагаете этот винт вдоль наконечника. После чего всю конструкцию сжимаете в тисках. В итоге должна получится примерно вот такая форма прессовки.

Опрессовка винтом и тисками

Если одного винта недостаточно, поверх вдавленного накладывается второй и сжимается еще раз. Можно изначально использовать 2 винта, только установленных с разных сторон гильзы. Главное не переборщить и не разорвать гильзу.

Опрессовка винтом и тисками

Чтобы винт не смещался его можно зафиксировать изолентой. В целом, подводя итог можно сказать, что данные три метода имеют право на жизнь, и многие только так и соединяют провода силового кабеля и наконечники.

Однако только заводским специализированным инструментом можно создать надежный и долговечный контакт, про который вы забудете сразу же после опрессовки, и он не будет вас тревожить в течение всего периода работы.

Authors
Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.


Оцените, пожалуйста, статью: (голосов: 2, оценка: 5,00 из 5)
Загрузка...

Задайте вопрос в комментариях

четыре − четыре =
