Клеммные колодки Вага – лучшее решение для соединения проводов

Для надежного и безопасного соединения проводов нужно использовать специальные приспособления, одними из которых являются клеммные колодки Вага (Wago). Данные электроустановочные изделия помогут надёжно и безопасно закрепить контакты между собой. Благодаря наличию специальных пружинящих узлов выполнить соединение проводов можно без использования специального инструмента.

Если выбирать модели с увеличенным количеством узлов для крепления, то можно подключить одновременно много проводов. Также клеммы можно применять, если необходимо совместить провода из разного материала: известно, что подключение алюминиевого и медного провода напрямую недопустимо.

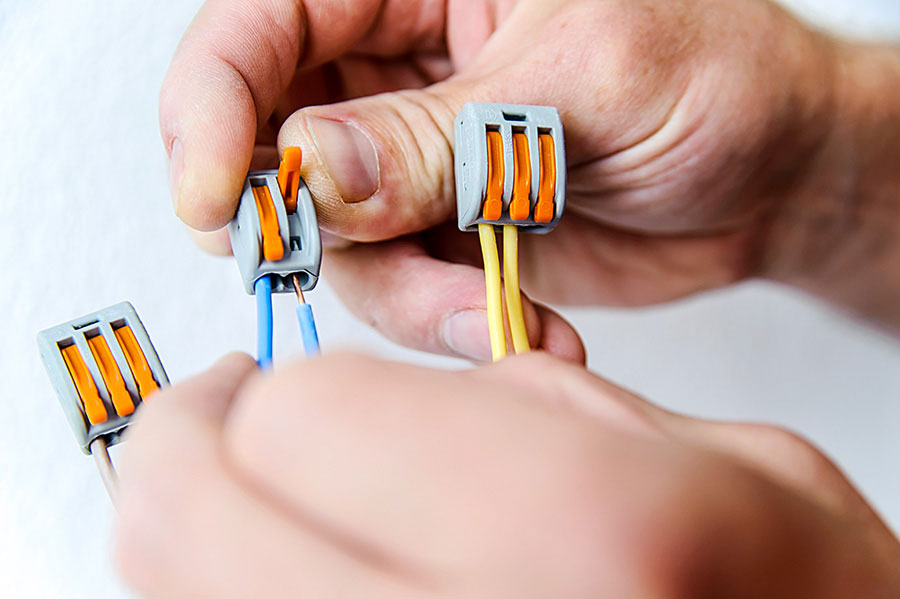

Вага для соединения проводов

Для чего нужны клеммники WAGO

Всем известно, что при электромонтаже часто возникает необходимость соединить вместе сразу несколько проводов. В этом случае использовать клеммники для соединения проводов является наилучшим решением.

В отличие от скруток или спаек, являющихся, по сути, неразъемными соединениями, клеммники Wago позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Конечно, в особо ответственных случаях можно использовать и пайку, но в большинстве соединений, которые будут работать в нормальных условиях, применения клеммников Wago вполне достаточно.

Как уже упоминалось, работа с клеммами Wago не требует использования дополнительного инструмента. Единственное, что может потребоваться, это специальный инструмент для зачистки от изоляции.
После этого провод просто вставляется в разъем и фиксируется в нем. Другим важным преимуществом клемм Wago является то, что они позволяют надежно соединять или наращивать провода, сделанные из разных материалов и разного сечения.

Как известно, соединять, например, медные и алюминиевые проводники с помощью обычной скрутки недопустимо. Кроме прочего, применение клеммников Wago позволяет экономить место в распределительной коробке или щитке, а само соединение получается аккуратным и надежным.

Клеммники Вага, характеристики

При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.

В отличие от скруток и спаек, клеммники Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

А главное – они позволяют надежно соединять или наращивать провода, сделанные из разных материалов и разного сечения. С их помощью можно соединять одножильные и многожильные провода. В зависимости от места установки и требований к соединению, выпускаются клеммники различных серий.

Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.

Внутренняя конструкция клеммы WAGO

Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима.
Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.

Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.

Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.

Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.

    Преимущества клемм WAGO:

  1. Быстрый и легкий монтаж за секунды.
  2. Соединение не требующее дополнительной изоляции.
  3. Возможность соединять проводники различного сечения из различных материалов.
  4. При необходимости соединение может быть легко переделано.
  5. Возможность производить диагностику цепи без её разрыва.
  6. Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

Wago клеммники официальный сайт

ООО «ВАГО Контакт Рус» было основано в 2007 г. и является дочерней компанией WAGO Kontakttechnik GmbH & Co. KG (Германия).

    Главный офис располагается в Москве, кроме того для удобства заказчиков работают филиалы в 7 городах России:

  1. Санкт-Петербурге;
  2. Новосибирске;
  3. Екатеринбурге;
  4. Ростове-на-Дону;
  5. Казани;
  6. Самаре;
  7. Чебоксарах.

Вся необходимая информация о продукции WAGO на русском языке и контактах офисов в России доступна на официальном сайте www.wago.ru

Разновидности

В обиходе под названием «клеммы Ваго» или просто «ваги» обычно подразумевают проходные коннекторы, предназначенные для соединения проводов в распаечных коробках и подрозетниках, подключения светильников и тому подобное.

На самом деле эта компания выпускает еще и специальные ультратонкие клеммы для установки на DIN-рейки в электрошкафах, а также коннекторы, предназначенные для монтажных плат. Тем не менее для подавляющего большинства людей, связанных с электрикой, «ваги» – это именно проходные клеммы для сетей питания и освещения.
    Они делятся на 3 основных типа:

  • Неразъемные, с плоскопружинным зажимом. Предназначены для одножильных проводников (например, кабеля ВВГ), либо многожильных, но обжатых специальным наконечником. Одноразового применения.
  • Разъемные, они же – универсальные, с рычажковым зажимом CAGE-CLUMP. Предназначены как для одножильных, так и для многожильных проводников без наконечников. Стоят примерно вдвое дороже неразъемных.
  • «Ускоренного монтажа», с зажимом FIT-CLUMP. Предназначаются для проводников любого типа, имеют особенность – врезной контакт, прокалывающий изоляцию провода. Соответственно, предварительная зачистка кабеля становится не нужна.

Среди всего многообразия выпускаемой WAGO продукцией можно выделить всего 3–4 серии коннекторов, которые могут понадобиться при бытовом ремонте или строительных работах в большинстве случаев.

    Это:

  1. серии 773 и 273;
  2. серия 222;
  3. серия 224;
  4. серия 243.

В чем же между ними разница?

Серия 773/273

Серия 773/273

Это как раз те самые, ставшие своеобразным стандартом неразъемные самозажимные клеммы одноразового действия, с плоскопружинным зажимом, предназначенные для одножильных либо оконеченных многожильных кабелей. На самом деле такой контактор можно использовать 2–3 раза – провод из него выкручивается, если действовать аккуратно.

Но поступать так можно лишь в крайнем случае, так как качество зажима от каждой расстыковки существенно ухудшается. Большинство моделей серии 773 рассчитаны на провода сечением от 0.75 до 2.5 мм квадратных. Количество посадочных гнезд – от 2 до 8. Корпус – либо прозрачный, с цветной вставкой, либо черный или серый. Максимальное напряжение – 400 В, ток – 24 А. Все клеммники рассчитаны на переменный ток.

Медь vs алюминий

Разница в цвете имеет для этих коннекторов принципиальное значение. Дело в том, что прозрачные с цветной вставкой предназначены для соединения медных жил, а вот черно-серые – для алюминиевых. Последние отличаются наличием в гнезде специальной контактной смазки.

Клеммники WAGO любого из этих типов являются хорошим решением, если надо соединить алюминий с медью (как известно, напрямую скручивать их вообще нельзя). Лучше брать черный или серый коннектор, удалив из гнезда, предназначенного под медь, контактную пасту. Можно поступить наоборот – взять прозрачный с цветной вставкой (похожий на кубик Лего) и внести купленную отдельно пасту в гнездо под алюминий.

Кстати говоря, только под алюминий идет отдельно взятая серия 273. Она рассчитана на сечение 1.5–4 мм и имеет двойной предел максимального тока – 24 А на алюминий и 32, если удалить контактную пасту – на медь.

Серия 221

Wago 221

Все больше набирают популярность клеммы Ваго 221, они удобны тем, что конструкция позволяет визуально проверить контакт без лишних трудностей, т.к. зажимы имеют прозрачный корпус. Размер клеммников WAGO 221 серии уменьшен на 40% по сравнению с серией 222.

Серия 222

Wago 222

Представляет собой многоразовые коннекторы с зажимом «Кейдж-кламп». Диапазон сечений подключаемых проводов очень широк – от 0,08 до 2,5 мм квадратных, при этом нет разницы – одна жесткая жила в кабеле или же это гибкий многопроволочный проводник.

Данные зажимы рассчитаны на напряжение до 400 В и силу переменного тока в 32 А, то есть могут применяться в промышленных трехфазных сетях для подключения достаточно мощных устройств и аппаратов. Вариант исполнения – только для медных проводов, то есть без контактной пасты (но ее можно купить и нанести отдельно).

Коннекторы этой модели легко и просто открываются и закрываются рычажком, поэтому переподключения проводов можно проводить неоднократно. Существуют дополнительные серии клеммников этой схемы, например, 221 – уменьшенные размеры, полупрозрачный материал корпуса, для менее сложных условий эксплуатации, и 862 – наоборот, многополюсные клеммные колодки, предназначенные для промышленности и выдерживающие до 500 В.

Серия 224

Серия 224

По заявлению изготовителя, эта модели этой серии предназначены преимущественно для быстрого и надежного подключения светильников, в первую очередь потолочных – типа люстр. С одной стороны у них неразъемный плоскопружинный зажим (сюда подключается провод от щитка), с другой – разъемный, Cage Clump.

В отличие от предыдущих описанных образцов, здесь подключение проводов идет стык-в-стык, тогда как в 773 и 222/221 сериях жилы вставляются параллельно друг другу. Выпускаются модели как с контактной пастой (для алюминия), так и без нее.

Серия 243

Серия 243

Конструктивно это аналог 773-й линейки, но «заточенный» под малые сечения – 0,6-0,8 мм. Максимально допустимый ток составляет всего 6 А, максимальное напряжение – 100 В. Эти коннекторы применяются в различных слаботочных сетях – охранная и пожарная сигнализация, телефония, видеосвязь и тому подобное. Их отличительная особенность – система пазов и стыков, позволяющая формировать единый блок из нескольких клемм.

Клеммники на DIN-рейку

Клеммники на DIN-рейку

Сюда входит очень большое семейство различных клемм, предназначенных для стационарного монтажа в электрощитках на стандартный DIN-рельс. Они отличаются сверхузким профилем, могут иметь заземление, предохранитель, размыкатель, индикатор-светодиод, а также зажимы различных конструкций.

Как правило, они размыкаемые – либо Cage Clump, либо Fit Clump: это сделано с целью, с одной стороны, увеличить скорость монтажных работ, с другой – облегчить возможный в будущем ремонт.
Примеры серий с зажимом Fit Clump, прорезающим изоляцию – 280, 285, 290.

Клеммники Ваго цена

Клеммники WAGO можно купить практически повсеместно по вполне доступным ценам. На сайте WAGO приводится список из 32 партнёров этой фирмы, большинство из них зарегистрировано в Москве.

Цены на октябрь 2018
ИзделиеФирмаРозничная цена, руб.Оптовая цена, руб.
221-412Чип и Дип33,0021,00
221-412Тинко18,2019,08
221-412ЭТМ23,1021,91
222-412Чип и Дип28,0019,60
222-412Тинко15,9115,18
222-412ЭТМ20,5019,45

Как видим разброс цен весьма существенен, все зависит какой именно тип Вам необходим. Например, в своей квартире я использую многоразовые клеммники Wago на 3 контакта сечением от 0,2 до 4,0 кв.мм. Их примерная стоимость составляет 40 рублей за штуку. Согласитесь, что не совсем дешево, но оно того стоит.

Цена универсальных (многоразовых) примерно в 1,5-2 раза больше чем у одноразовых, но преимущества перекрывают цену.

Соединение проводов

Здесь Вашему вниманию будут предложены некоторые советы как правильно соединить провода в плане обеспечения надежного контакта. Если Вас интересует соединение проводов при монтаже электропроводки в соответствии с определенной схемой, то посетите эту страницу.

    Общие требования к соединению проводов следующие:

  • Медные и алюминиевые провода непосредственно между собой соединять нельзя. При таком соединении они активно окисляются, электрический контакт при этом ухудшается, происходит нагрев, чреватый возгоранием проводки.
  • Необходимо обеспечить надежную изоляцию места соединения.
  • При наличии в месте его расположения влаги следует обеспечить необходимую герметичность.

Теперь, собственно, об основных способах, которые позволяют соединить провода удобно и надежно.
Самый древний из них – скрутка. Повторяю, что таким способом можно соединять провода только из одинаковых материалов. Не самый лучший способ, но весьма распространенный.

Основное требование – обеспечить надежность контакта. Для этого провода следует навивать под достаточно большим углом, причем заканчивать процесс навивки следует пассатижами, прилагая достаточное усилие сжатия их губок.

Изоляцию можно выполнять разными способами, например изоляционной лентой, термоусадочной трубкой, полиэтиленовыми колпачками, но удобнее и лучше использовать соединительные изолирующие зажимы (СИЗ), которые помимо изоляции обеспечивают дополнительную фиксацию контакта.

Поскольку СИЗ имеет внутри винтовую пружину скручивать провода и накручивать на них СИЗ следует по часовой стрелке. Концы проводов на скрутке лучше ровно обкусить. Можно использовать винтовые клеммные соединители. На мой взгляд, не самый удобный и лучший способ соединить провода.

Привожу его потому, что он достаточно часто используется при подключении таких электробытовых приборов, как люстр, бра, других осветительных приборов. Достаточно удобны в работе соединители WAGO. В русской транскрипции они известны как ВАГО, ВАГА, ВАГИ. Для того, чтобы при их помощи соединить провода, достаточно вставить зачищенные проводники в соответствующие отверстия.

Соединители WAGO выпускаются под разное количество проводов, но следует помнить, что все посадочные места одного соединителя между собой имеют электрический контакт. Поэтому, чтобы, например, соединить ноль и фазу их потребуется две штуки. Не забывайте: соединители выбираются в зависимости от количества, сечения проводов, максимально коммутируемых токов, напряжений, мощностей.

Ну а, справедливости ради, надо заметить, что самое надежное соединение проводов – это сварка. Правда процесс этот более трудоемкий, поэтому о нем упоминают не часто.

Что лучше скрутка или зажим Wago

Все мы знаем, рвется там, где тонко. Так же и в электрической цепи – при аварийных режимах обрыв происходит в первую очередь в месте соединения проводов, а не в самом проводе. Происходит это за счет появления переходного сопротивления в месте соединения проводов, следовательно, чем лучше контакт – тем меньше переходное сопротивление, тем надежнее электрическая цепь.

В домашней электропроводке раньше, наверное, в 90% случаев соединения делались скрутками проводов с последующей пайкой или сваркой, но зачастую и просто так. Иногда применялись и болтовые соединения, клеммные зажимы. Но наука не стоит на месте и вот на помощь электрикам были изобретены самозажимные клеммы, сейчас их еще называет зажимы Wago.

Работать стало проще, веселей, при расключении в распредкоробке знай успевай вставлять провода в зажимы, все очень просто – вставил и забыл. Не надо снимать много изоляции с провода, достаточно 10-12мм, не надо скручивать провода, изолировать. Единственный минус – это невозможность соединения зажимами Wago гибких проводов.

А чем скрутка хуже? Неужели она так плоха и проигрывает по всем статьям ваговскому зажиму? Как-то обидно мне стало за нее, особенно когда читаешь на форумах – «Скрутка вне закона!», или «Скрутку применяют только дилетанты, это прошлый век!» и т.п.

Вот я себя дилетантом не считаю и много соединений сделал с помощью скруток – со сваркой и без нее и считаю, что грамотная сделанная скрутка ничуть не хуже современных зажимов типа Wago. Я решил провести испытания этих двух соединений и выяснить как они ведут себя при различных режимах работы – номинальном, работа на максимуме и аварийный режим – сильный перегруз провода по току.

Взял четыре обрезка медного провода сечением 2,5 квадрата, два из них соединил скруткой, другие два – ваговским зажимом, купленным в магазине и предназначенным для этого сечения проводов.

Раньше я уже «пытал» ваговский зажим и пытался измерить параметры переходного сопротивления. Сопротивление мне измерить так и не удалось, так как не нашел прибора, тут требуется микроомметр.
Тогда я стал рассуждать так: если есть переходное сопротивление, значит в этом месте будет происходить нагрев при протекании электрического тока выше допустимого.

От нагрева будет плавиться изоляция на проводе и, если в скрутке переходное сопротивление больше, то и температура будет больше, а изоляция начнет плавиться раньше. Значит, надо включить через эти два соединения одинаковую нагрузку, причем с током больше допустимого за одинаковое время при одной и той же температуре в помещении. После чего можно будет косвенно сделать вывод: какое соединение проводов лучше – скрутка или зажим Wago.

Для проверки своих предположений я собрал свой испытательный стенд. Провода соединил последовательно через зажимы модульных автоматов, а как известно при последовательном соединении двух проводников электрический ток одинаковый. Это значит, что в любой момент времени через испытываемые соединения ток будет протекать один и тот же.

Осталось только подключить нагрузку и измерить температуру на скрутке и зажиме для сравнения. Сначала решил ток сделать чуть больше номинального – 30 ампер. Температуру мерял пирометром и тепловизором. Через 1,5 часа испытаний температура на скрутке стала максимум 43,9 градусов, у зажима Wago – 56,9. Разница небольшая. Но она есть! Пока скрутка выигрывает.

Причем скрутку я даже не сваривал – просто туго скрутил провода и все. Оставил провода под этим током еще на 3,5 часа и следующие измерения показали, что температура не изменилась.

Следующий этап – включил нагрузку с током 50 ампер. Уже через 20 минут температура стала 82 градуса у скрутки и 96,4 у ваговского зажима. Продержал под этим током три часа. Температура не изменилась, изоляция не оплавлялась.

Медные провода выдерживают двухкратный допустимый ток, правда они в одной изоляции и расположены на воздухе, то есть теплообмен у них лучше, чем у допустим проводов под штукатуркой. Конечно, если эти же провода уложить в стену под штукатурку, то греться они стали бы гораздо сильнее.

И напоследок решил включить провода на 80 ампер, что бы увидеть, что же произойдет при трехкратно допустимом токе. И вот тут я своими глазами увидел как скрутка выдерживает ток, а зажим Wago от нагрева стал сам плавиться и стала вздуваться и покрываться пузырями изоляция провода причем оплавление начинается от ваговского зажима! У скрутки же видно, что провод нагревается равномерно по всей длине от начала до конца.

Буквально через две минуты испытания я закончил. Изоляция на проводах вздулась и почернела. Можно делать выводы: скрутка выиграла по всем статьям!

Я увидел, что переходное сопротивление у провода, соединенного скруткой практически равно нулю, а вот у ваговского зажима оно есть и значительно больше. Так что ярым противникам скруток есть достойный ответ в споре между скруткой и зажимом Wago: не надо быть столь категоричными и слепо отвергать то, что применялось десятилетиями – я о скрутке конечно.

Ну а в пользу ваговского зажима хочу сказать, что его вполне можно применять там, где ток не превышает допустимого, а так же есть доступ для обслуживания этого контактного соединения.

Клеммники Ваго как пользоваться

Чаще всего клеммники Wago используются в распределительных щитах и коробках, а также для подключения осветительного или иного оборудования. С их помощью можно соединять одножильные и многожильные провода. В зависимости от места установки и требований к соединению выпускаются разъемы различных серий.

Клеммы Wago доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, и многоразовые, в которых он фиксируется путем отведения специального зажима. Как пользоваться клеммниками Wago рассмотрим оба варианта на примере двух наиболее популярных серий.

Клеммники Wago 222 серии предполагают многоразовое использование. Для фиксации провода используется специальный рычажок оранжевого цвета. Он позволяет с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи.

Каждый проводник вставляется в отдельное разъемное гнездо. В основе клеммника применяется плоско-пружинный зажим, позволяющий фиксировать проводники сечением до 4,0 мм2.

Чтобы осуществить монтаж с помощью такой клеммы, следует зачистить изоляцию провода примерно на 1 см, приподнять флажок-зажим, вставить провод и отпустить зажим. Соединение готово! Благодаря компактному размеру клеммы ее размещение возможно в любом месте, включая компактные коробки под выключатели и розетки. При этом такой вид клеммника не требует опрессовки многожильного проводника.

Клеммы Wago 773 серии предназначены для однократного соединения и только одножильных проводников. Можно соединять и многожильные, но перед этим их наконечники следует опрессовать. Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Соединение происходит аналогично: зачищается провод и вставляется до упора. Но, в отличие от разъемного, здесь отсутствует рычажок, а фиксация осуществляется с помощью внутреннего зажима, закусывающего провод и не позволяющего ему выйти обратно.

В случае крайней необходимости можно, прокручивая и применяя достаточное усилие, вынуть провод из клеммника. Но делать это настоятельно не рекомендуется, так как при этом происходит деформация фиксирующего контакта и надежность последующего соединения не гарантирована.

Преимущества клеммников «Ваго»

Преимущества клеммников «Ваго»

По сути, описываемая клемма представляет собой зажим плоскопружинного типа, но после доработки специалистами компании «Ваго» получила приведенные ниже преимущества.

  1. Для каждого из кабелей предусматривается отдельный зажим.
  2. Размеры клеммников весьма компактны.
  3. Благодаря высокому качеству подключения вероятность неаккуратного монтажа из-за «человеческого фактора» полностью исключается.
  4. Токонесущие элементы безупречно защищены от случайных прикосновений.
  5. При эксплуатации проводники не повреждаются и не деформируются.

Но главное достоинство все же – это повышенная безопасность и надежность. Ведь если, к примеру, обустраивается скрытая проводка в потолке, то хочется быть уверенным, что она не замкнет, не сгорит внутри клеммника или не станет причиной других неприятностей. Но, невзирая на такую надежность, во всех описываемых клеммниках предусматривается возможность контроля и доступа.

Клеммники WAGO отзывы

Профессиональные электрики и простые люди делятся отзывами о работе с клеммниками Ваго:

На сегодняшний день известно множество способов соединения проводов. Это скрутка, сизы и клеммники с гайкой. Скрутку нельзя использовать по ГОСТу, так как создается высокое сопротивление в сети, результатом чего может быть воспламенение проводки. С сизами и обычными клеммниками возникает проблема снижения уровня сопротивления, и трудоемкий монтаж при использовании различных проводов (алюминий и медь, разное сечение провода и т. д.)
Я рекомендую использовать WAGи, благодаря простому механизму, соединение происходит очень быстро. Вставляется провод в отверстие и зажимается клипсой в одно движение, справится даже ребенок. WAGO собрана так чтобы максимально компенсировать сопротивление в сети, уменьшить риск возгорания. Соединять можно абсолютно любые провода: и медь, и алюминий, разные по сечению провода, жесткий и гибкий кабель. Советую тем, кто заботится о пожаробезопасности дома, хочет сделать качественный и быстрый ремонт.

Подключил пока отопление в доме (теплый пол) с использованием этих клемм, понравилось. Для одножильных проводов вообще замечательно, для многожильных только 222 серия (зажимные). Мощности везде небольшие, до 1,5-2 кВт, пока ведут себя отлично. Всего сделал около 50-ти соединения с использованием клемм, буду и дальше использовать.

В процессе электромонтажа в доме электрических проводов наткнулся на такой способ соединения, где для выполнения этой задачи требуется всего несколько секунд. Конечно этот способ соединения довольно удобный и самое главное – быстрый. Данное соединение выполняется с помощью соединительной клеммы от компании WAGO серии 222. Купил упаковку из 5 штук, в каждой клемме по пять выводов, внутри эти выводы имеют общую пластину. Удобно использовать эту клемму для освещения, когда требуется параллельно подключать провода.
