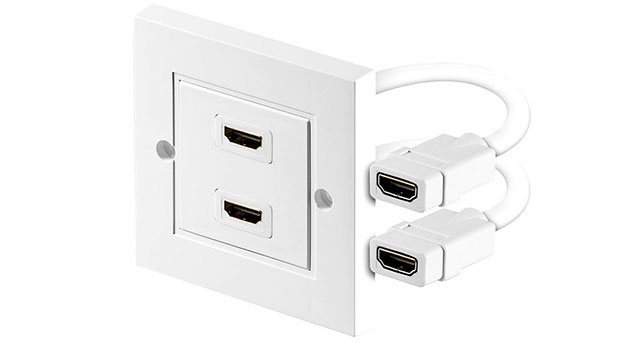

HDMI розетка в стену

Для подключения и передачи изображение высокого разрешения широко используется интерфейс HDMI. Такие разъемы есть практически на всех современных телевизорах, компьютерах и планшетах. Установка HDMI розетки в стену позволит использовать скрытые кабели и избавиться от портящих интерьер помещения проводов.

HDMI розетка для чего нужна

HDMI – это цифровой интерфейс для передачи звуковых и графических данных высокого качества между различными устройствами.

В наше время все больше бытовой техники и электроники (телевизоры, персональные компьютеры, ноутбуки и даже мобильные гаджеты) оборудуются разъемами HDMI, которые позволяют обмениваться мультимедийными файлами на сверхвысоких скоростях и воспроизводить их практически без потерь качества.

В некоторых случаях интерфейс HDMI может оказаться просто незаменимым. Представьте ситуацию: Вы хотите посмотреть любимый фильм или семейные фото на большом экране телевизора, но последние хранятся на ноутбуке и занимают слишком много места, чтобы полностью поместиться на обычной флешке.

Что же, совсем не обязательно отказывать себе в удовольствии, ограничиваясь малым экраном или тратя время на «порционную» пересылку мультимедиа на съемный носитель. Именно для таких случаев существует интерфейс HDMI, который позволяет соединять устройства между собой с помощью кабеля и наслаждаться зрелищным изображением и реалистичным звуком.

Единственная проблема, вызванная таким решением – избыток проводов, которые протягиваются по всему дому, портят интерьер и даже могут привести к падениям и травмам.

Желательно проложить для провода небольшой канал, роль которого может играть обычная пластиковая труба небольшого диаметра – это позволит без проблем заменить мультимедийный кабель в случае поломки.

Виды HDMI розеток

При проведении ремонта в квартире стоит заранее задуматься о возможности установки таких розеток около предполагаемой видеотехники. Рассмотрим 2 основных вида этих устройств.

В зависимости от места монтажа и назначения такие розетки могут быть приемными или передающими. Это наиболее дешевые устройства, особенностью которых является невозможность трансляции качественного сигнала на расстояние, превышающее несколько метров.

Главное отличие этих устройств от розеток предыдущего типа – это усилитель, который значительно увеличивает дальность передачи сигнала (до 45 метров).

Кроме того, для подключения активных HDMI-розеток не нужно использовать специальный шнур, поскольку это выполняется кабелями «витая пара». Конечно, такой способ подключения нельзя назвать оптимальным, однако он часто применяется из-за дороговизны кабеля HDMI.

Поскольку стоимость модификации с усилителем гораздо выше, чем ее пассивного аналога, то в большинстве случаев она используется только для установки на выходе из ресивера, а на панели мультимедийного устройства устанавливается разъем без усилителя.

При этом в случае использования активных розеток с обеих сторон дальность передачи видеосигнала существенно возрастает.

Пассивные и активные

Пассивные розетки бывают или приемными, или передающими, или мультифункциональными с одним либо двумя разъемами. К тому же, кроме HDMI-интерфейса, она может иметь и другие, например, звуковые разъемы, телефонные, разъем антенны. Недостаток этих конструкций заключается в невозможности передачи контента на расстояния дальше 10 метров.

Хотя в жилых помещениях это неактуально. Активное же решение способно передать сигнал высокой четкости на расстояние до 45 метров. Это возможно благодаря тому, что в такие HDMI-розетки встроен специальный усилитель.

В этом случае не потребуется специального кабеля. Передача ведется по двум кабелям типа “витая пара”. Так, контент в 1080p с помощью этого активного устройства может быть передан на расстояние до тридцати метров, контент в 1080i – до 45 метров.

Виды HDMI разъемов

Поскольку подключаемые устройства отличаются по габаритам, в них используется интерфейс HDMI разных типов.

Выделяют пять основных модификаций таких разъемов:
1. Стандарт А. Наиболее популярное на сегодняшний день решение для подключения устройств с большими экранами, к которым прежде всего относятся телевизоры, игровые консоли, а также мониторы компьютеров. Такой разъем оснащен 19 контактами и позволяет передавать изображение разрешением 1920 × 1080.
2. Стандарт В. Сегодня встречается редко. Такой разъем имеет 29 контактов, что позволяет передавать изображение разрешением 3840 × 2400. Как и предыдущий тип, эти устройства поддерживают протокол DVI-D.
3. Mini-HDMI (Стандарт С). Такие разъемы предназначены для портативной техники. Для подключения к устройствам, оборудованными коннекторами типа А, используются специальные переходники.
4. Micro-HDMI (Стандарт D). Предназначен для установки на мобильные телефоны и планшеты. Имея все те же 19 контактов, такой разъем отличается вдвое меньшим размером, чем изделия предыдущего типа.
5. Стандарт Е. Предназначен для использования во внутренних аудио- и видеосистемах автомобилей. Отличается повышенным качеством изоляции, что обеспечивает высокую устойчивость к воздействиям вибраций, а также температурных колебаний в широком диапазоне.

Виды HDMI кабелей

Все выпускаемые сегодня HDMI кабели имеют специальную маркировку, отображающую их тип. Выбор той или иной модели зависит в первую очередь от возможностей и технических характеристик подключаемых устройств.

Так, тип A — это стандарт, который является самым популярным среди простых пользователей. Ввели его в далеком 2002 году. В одной из первых реализаций конструкция имела девятнадцать контактов и оснащалась специальным переходником. Это оборудование поддерживало DVI-D. Данная технология позволяла получать высококачественную HDTV-картинку.

Эта конструкция отличалась в два раза большей пропускной способностью. С ее помощью можно было просматривать контент в разрешении, в три раза превышающем привычное HD. С-тип. Его миру предложили в 2006 году. Он достаточно распространен.

Его знают под названием mini HDMI. Он предназначен для более комфортной работы с портативными мультимедийными устройствами. Здесь 19 контактов, а если использовать особый переходник, то эта mini-розетка легко соединяется с разъемом типа «A». D-тип получил широкую известность и популярность в 2009-м. Это HDMI-розетки микротипа. Здесь 19 контактов.

Такие разъемы применяются для мобильных устройств, планшетов, смартфонов. Размер конструкции меньше, чем USB-розетка, а также чем розетка C-типа. Существует еще E-тип. Этот стандарт был разработан также в 2009 году.

Создали его для работы в мультимедиасистемах на транспортных средствах. Такие конструкции могут использоваться в условиях вибраций, перепадов температур.

Как подключить

Рассмотрим этот момент на примере самых популярных типов розеток.

Так, это типы A и С. Оба типа имеют одинаковое число контактов. Разница в них — лишь в расположении элементов. Большой разъем предусматривает расположение контактов в два ряда, тогда как мини-вариант имеет контакты в один ряд. Просто прикрутите нужные контакты к клеммам в розетке. Что касается нумерации, то она может быть разной.

Так, для A четные номера вы найдете в нижнем ряду. Нечетные расположены в верхнем. Для мини-разъема каждый контакт можно найти под его номером. Современная электроника использует множество разъемов. Если у вас установлена «A»-розетка, переходник HDMI поможет подключать смартфон к телевизору, чтобы посмотреть новый сериал.

Разъем HDMI распиновка на русском

HDMI — интерфейс для передачи видеосигнала высокой четкости, все современные видеокарты и телевизоры оснащены именно им, аналоговый s-video уходит в прошлое.

HDMI пришел на замену аналоговых интерфейсов скарт и rca, основное отличие HDMI и DVI в размерах, а также первый поддерживает передачу многоканальных цифровых аудиосигналов. HDMI распиновка приведена ниже.

Вывод	Название	Описание
1	TMDS Data2+	Видеосигнал TMDS Data2+ (пара 2)
2	TMDS Data2 SHIELD	Экран видеосигнала TMDS Data2
3	TMDS Data2-	Видеосигнал TMDS Data2- (пара 2)
4	TMDS Data1+	Видеосигнал TMDS Data1+ (пара 1)
5	TMDS Data1 SHIELD	Экран видеосигналах TMDS Data1
6	TMDS Data1-	Видеосигнал TMDS Data1- (пара 1)
7	TMDS Data0+	Видеосигнал TMDS Data0+ (пара 0)
8	TMDS Data0 SHIELD	Экран видеосигнала TMDS Data0
9	TMDS Data0-	Видеосигнал TMDS Data0- (пара 0)
10	TMDS Clock+	Тактовая частота видеосигнала TMDS+
11	TMDS Clock SHIELD	Экран тактовой частоты видеосигнала TMDS
12	TMDS Clock-	Тактовая частота видеосигнала TMDS-
13	CEC	Сигнал СЕС
14	Recerved	Зарезервирован (в кабеле, но не подключен к устройству)
15	SCL	Сигнал SCL
16	SDA	Сигнал SDA
17	DDC/CEC GND	Земля для DDC и CEC
18	+5V PowerR	Питание +5 В
19	Hot Plug Detect	Датчик «горячего подключения»

Распиновка hdmi кабеля по сути ничем не отличается от распиновки разъема, просто получается зеркальное отображение.

Распиновка HDMI кабеля по цветам

HDMI кабель разбит на 5 групп по 3 жилы. И еще 4 жилы идут отдельно. Разъем обеспечивает коммутацию четырех групп экранированных симметричных цепей для передачи цифровых видеосигналов (экран из алюминиевой фольги), отдельных проводов служебных данных и питания.

Номер контакта	Назначение	Цвет провода	Примечание
1	Видеосигнал 2+	Белый	Красная группа
2	Видеосигнал 2 экран	Экран
3	Видеосигнал 2-	Красный
4	Видеосигнал 1+	Белый	Зеленая группа
5	Видеосигнал 1 экран	Экран
6	Видеосигнал 1-	Зеленый
7	Видеосигнал 0+	Белый	Синяя группа
8	Видеосигнал 0 экран	Экран
9	Видеосигнал 0-	Синий
10	Такт +	Белый
11	Такт экран	Экран
12	Такт —	Коричневый
13	Служебный сигнал CEC	Белый
14	Утилита	Белый	Желтая группа
15	Сигнал SCL асимметричной шины	Оранжевый
16	Сигнал SDA асимметричной шины	Желтый
17	Земля	Экран	Желтая группа
18	Питание +5 В	Красный
19	Детектор подключения	Желтый	Желтая группа

Единой цветовой маркировки жил не существует и у каждого производителя кабеля может быть своя маркировка. В тестовом экземпляре HDMI кабеля использовалась именно такая.

Распиновка HDMI кабеля на звук

Звук в современных телевизорах или приставках иногда только через HDMI выходит (без обычных выходов аудио или как на наушники, то есть нет старого аудио выхода). Поэтому приходится думать как «извлечь» звуковой сигнал из ейчдимиай гнезда.

Для этого можно купить на Али специальный аудиоадаптер (600 руб.) в виде маленькой коробочки, что извлекает звук из сигнала идущего по HDMI и выводит его в аналоговом виде на два разъема RCA тюльпан или в цифровом на оптический SPDIF.

Розетки под телевизор на стене

Как и любой электроприбор, телевизор нуждается в собственной розетке – использование удлинителей не только портит весь вид, но и является небезопасным.

Вот почему важно уделить особое внимание расположению розеток для ТВ. Мы рассмотрим способы установки розеток для телевизора с учетом их высоты и расположения на стене.

Основной задачей при установке розетки является подача напряжения для работы телевизора.

Однако не следует забывать об эстетической составляющей:
1. Провода должны быть полностью скрыты из поля видимости в любом направлении. Это значит, что их не должно быть видно не только с фронтальной зоны, но и с боков.
2. Должна быть возможность отрегулировать положение телевизора таким образом, чтобы прижать его к стене – только так можно добиться максимальной реалистичности, ТВ кажется чуть ли не вмурованным в стену.
3. Расположение розетки не должно стать препятствием для установки кронштейнов, обеспечивающих полную поддержку далеко не легкого по весу агрегата.

Итак, розетку для телевизора лучше всего делать за ним таким образом, чтобы она не нарушала функциональность другого важного оборудования. Однако и здесь есть нюансы – в наш век цифровых технологий очень быстро набирает популярность спутниковое телевидение, которое поставляется в виде специальных приемников-ресиверов.

Для этих приборов также нужна отдельная розетка. Основная проблема при использовании такого оборудования – необходимость время от времени его перезагружать путем полного отключения от питания, то есть выдергиванием вилки из розетки.

Если установить двойную розетку за телевизором, такая возможность будет отсутствовать, и придется каждый раз снимать тяжелый телевизор со стены.

Это не самый лучший вариант, поэтому при наличии спутниковых ресиверов розетку и для ТВ, и для приемников лучше обустроить рядом с телевизором – только так можно обеспечить беспрепятственный доступ к ней в любое время. Это касается и музыкальных центров.

Определять высоту розеток для ТВ нужно в зависимости от того, на какой высоте расположен сам телевизор. Если в спальне просмотр телепередач осуществляется только в положении лежа, высота розетки может составить около двух метров, а в гостиной – всего 120 см.

Можно самостоятельно рассчитать высоту установки с помощью нехитрой формулы:

Например, телевизор высотой 46 см расположен на уровне 120 см от пола. Высота установки розетки составит 120 + 23 = 153 см.

Эта формула актуальна в том случае, если спутникового телевидения нет, а вещание производится от общей антенны. Розетка располагается за телевизором.

При этом нужно учитывать конструкцию задней панели – нужно найти в ней такие пустоты, в которые легко поместится розетка, и не будет препятствий для подключения другого оборудования или установки кронштейнов.

При выборе розеток следует в первую очередь определить тип проводки. В многоквартирных домах с бетонными стенами наиболее оптимальны розетки скрытого монтажа.

Сложнее обстоит дело с наружной проводкой, наиболее часто встречающейся в частных деревянных домах, на дачах. Из-за конструктивных особенностей строения здесь используются только накладные розетки. Кабель проводится по стене снаружи, и закрывается декоративными кабель-каналами.

Можно без труда подобрать подходящую цветовую схему (например, под дереов) так, что на фоне деревянной поверхности их будет едва видно. Безусловно, при открытом монтаже не может быть и речи об установке розетки на стене за телевизором, поскольку ее размеры не позволят утопить ТВ в стену.

В данном случае можно расположить розетку максимально близко к боковому краю прибора или утопить провода от телевизора в кабель-канал, а розетку спрятать за тумбой.

Рассматривая вопрос о том, сколько розеток нужно для телевизора на стену, нужно просто рассчитать количество сопутствующего оборудования. О розетке для ресиверов спутникового телевидения мы уже говорили.

Обычно он оснащен USB портом для питания, но использовать имеющиеся порты в самом телевизоре крайне не рекомендуется, поэтому его придется подключать через адаптер к обычной розетке.

Розетки HDMI для скрытой проводки

Скрытая прокладка кабеля — это особенность современных интерьеров. Чтобы дизайн квартиры оставался изысканным, придумана специальная розетка HDMI. Подключение ее очень простое. Просто заложите во время ремонта в стену мультимедийный кабель и вставьте его в соединитель в розетке.

Вот и все. Это очень просто и доступно – вы наслаждаетесь мультимедийным контентом высокой четкости без проводов.

Рассмотрим модель вставной розетки Star HDMI для скрытой проводки.

Недорогая присоединительная розетка HDMI для установочных коробок 65 мм под штукатуркой или в полых стенах. С согнутым на 90° HDMI; двойной муфтой и белой пластмассовой рамкой.

HDMI розетка Legrand

Эта компания известна как производитель качественных розеток, разъемов, выключателей и многого другого. Если вы пользуетесь мультимедиа, то эти детали смогут помочь в организации кабелей. Они не будут путаться. Все розетки отлично подходят для монтажа проводов в стене. Компания предлагает несколько серий своих устройств. Они различаются материалом.

Установить их сможет каждый. Среди преимуществ, которыми обладает HDMI-розетка Legrand, можно выделить высокое качество исполнения, стильный дизайн, высокую функциональность. Так, изделия Legrand проходят строгий контроль на производстве и считаются одними из самых надежных. Их создают только из наиболее качественных материалов.

Созданные для комфорта и высокого качества аудио и видео, эти розетки отлично впишутся в совершенно любой интерьер. Серии, изготовленные с использованием слоновой кости, титана и других высококачественных материалов, поразит своей красотой и изяществом.

Это по-настоящему изысканные и необычайно стильные изделия. Они могут быть круглыми либо квадратными. Выберите свой вариант из множества представленных.

Эти розетки максимально функциональны и могут работать со всеми без исключения системами.

Вы можете соединять всю электронику. Это ноутбуки, телевизоры, даже мобильные устройства. Предлагаются розетки только с HDMI-интерфейсом или же с добавлением других разъемов.

Какой HDMI для 4k?

HDMI кабели для 4K. Длинные HDMI кабели сопротивляются разрешению 4K, в то время как короткие справляются с ним без проблем. Мы протестируем, сравним и одновременно расскажем про разные HDMI кабели. Какой кабель HDMI следует приобрести? Ответ — тот, который работает.

Но проблема в том, что до этого момента я никого не проверял, и ни я не вы не знаете какой именно из кабелей вам подойдет. И в дополнение к этому есть огромная разница между сигналом 1080P и требованиями к 4K, полному разрешению, глубине цвета, кадрам в секунду и высокодинамичному диапазону (HDR).

Современные кабели стали намного лучше, и то, что раньше (в 2010 году) было сложной задачей для длинных кабелей и сигнала 1080P, теперь так же просто как прогулка в парке. Ловушка с этими кабелями заключается в том, что требования к ним постоянно возрастают.

Важно понимать, что кабель является лишь связующим звеном между тем, что мы определяем как Источник, например, Blu-ray проигрыватель и Приемник, обычно монитор или проектор, предназначенный для отображения медиаконтента для зрителя.

Это может быть также HDMI свитч в Вашей системе для организации вывода на разные приемники домашнего кинотеатра. Иными словами – в реальности у сигнала бывают сложные пути прохождения и разные причины по которым возможно возникновение помех.

Функциональность – величина переменная Я утверждаю, что функция HDMI-кабеля зависит от ситуации и, соответственно, видео и аудио будут работать или нет. Источник должен послать сигнал определенного минимального качества и приемник должен иметь строгое соответствие определенному стандарту, чтобы иметь возможность его получать.

И в заключении – еще одним неблагоприятным фактором является способ прокладки – прокладывая HDMI среди других кабелей в гофре не удивляйтесь дальнейшему ухудшению качества передачи сигнала с длиной. Кабели и разъемы также подвержены износу. Если согнуть кабель по слишком узкому радиусу — это повлияет на производительность кабеля.

Также в быту распространен способ спрятать слишком длинный кабель путем его намотки вокруг близлежащих стальных объектов – а это тоже увеличивает риск неисправности, что и было обнаружено в тесте (потому что таким образом мы получаем индуктивную катушку, которая для высокочастотного сигнала работает как фильтр).

Консорциум HDMI обнаружил, что 4K сигнал более чувствителен к радиочастотным помехам, например Wi-Fi сетей, и сейчас планируется включить этот тест в будущий сертификат и классификацию HDMI кабелей.

Например, свисток Google Cast непосредственно рядом с HDMI-соединением, или WiFi – роутер, установленный выше стойки вашего домашнего кинотеатра могут разрушить Ваши мечты о 4K контенте, в то время как 1080P сигнал в той же ситуации будет отлично передаваться.

Алгоритм тестирования Несмотря на знание того, что именно совокупность факторов в каждой ситуации определяет успех или неудачу, хорошо спроектированный HDMI кабель должен обладать некоторыми основными свойствами.

Когда известно, что и источник и приемник хорошо соответствуют спецификации, кабель должен, по меньшей мере, полностью отвечать собственной спецификации.

Это можно проверить. Насколько хорошо кабель работает смотанный петлями? Плохо? Быть может тогда он лучше заработает будучи выпрямлен и протестирован заново? Тест выполняется с оборудованием от Murideo Six-G и Six-A — это названия, соответственно, генератора и анализатора.

Тест прост: Генератор посылает сигнал с определенным разрешением и частотой через кабель к Анализатору, который определяет один из трех возможных результатов: Нет сигнала — Анализатор не может обнаружить считываемый сигнал.

Ошибка. Блоки связываются и устанавливают стабильную связь, но в сигнале есть переходные ошибки. Существуют несоответствия между сопоставимыми контрольными суммами, предполагающими ошибочную передачу. Пройден — передача сигнала бит-правильна, все работает.

Испытательное оборудование не является более сложным, чем указано выше. Все как в жизни — либо работает, либо не работает, либо возникают проблемы при передаче. Этот тестер не предназначен для лабораторий, не имеет задачи определить, почему что-то не работает, а скорее предназначен для работы на объектах в качестве помощи для установления наличия достаточных условий для корректной работы кабелей.

Тестеры также анализируют некоторые другие важные проблемы, связанные с HDMI. Несмотря на то, что ни один из протестированных кабелей не обнаружил подобных проблем, о них стоит упомянуть: 5 Volt — кабель проводит 5V сигнал на корпус.

DDC — Канал Отображения Данных — используется для установления протокола, когда источник и приемник обмениваются метаданными для представления друг другу.

Например, дисплей может отправлять информацию о собственном разрешении и частоте обновления, а ресивер домашнего кинотеатра может сообщить источнику, какие аудиоформаты он способен декодировать, есть ли 3D-совместимые устройства, и т.п.

HPD (Hot plug detect) — обнаружение горячей замены — является постоянным сигналом для определения того, действительно ли какое-либо устройство находится на другом конце.

Если кабель очень длинный, некачественной конструкции или был поврежден, эта функция может не работать, в результате чего ни одно из устройств не будет знать о существовании друг друга. Лично я столкнулся какой-то из этих проблем, когда кабель был поврежден, и не было другого выбора, кроме как заменить его.

Кодирование следует методу, называемому 8b/10b и во многих случаях шифруется в соответствии с HDCP для защиты авторских прав производителя. Более подробная информация нам не требуется. Тем не менее, мы намерены выделить некоторые проблемы, недоразумения и трюки-уловки, распространенные на рынке HDMI.

В принципе: кабель должен передавать сигнал между источником и приемником, сохраняя целостность сигнала, достаточную для приема и декодирования так же хорошо, как и при передаче. Это все, на что способен кабель. Кабель не может улучшить видео или аудио. Кабель не может добавлять оттенки серого, теплые цветовые тона или детали.

Из-за кабеля бас не может стать более твердым или вокал – более душевным. Сигнал либо достигает схемы приемника целым, либо он ухудшается (передается с ошибками), либо ухудшается настолько, что вообще не читается. Любые предполагаемые улучшения сигнала по кабелю — это просто вздор. Естественно — чтобы заставить вас платить больше, чем вам нужно.

У вас есть опыт улучшения видео и аудио новым HDMI кабелем? Ну, помимо чистой радости от новинки и последующего воображения, вы можете испытать настоящие улучшения. Возможно старый кабель был поврежден или имел плохую конструкцию, создающую помехи, а новый кабель стал намного лучше в сохранении исходной целостности сигнала.

Не стала исключением и шведская компания Supra, выпустившая высококачественные провода HDMI-HDMI версии 2.0, которые отличаются высокой пропускной способностью и поддержкой современного аудио/видеоконтента.
